在导正架系统 ELGUIDER 中,卷料幅面经历四次 90° 转向。该幅面导正系统基于一个带有两根转向辊的可摆动调节框架。其旋转点虚拟位于进料路径内。只有围绕这个旋转点摆动后才可以对幅面进行侧向导正。前提条件是始终存在足够的幅面张力,能确保幅面和调节辊之间力的传递。

应用范围

通过最优化充分利用弹性范围,旋转架尤其适用于狭窄空间的幅面导正。

应用

幅面张力、弹性模量和所需纠偏量越大,进料长度、出料长度和传送长度就必须设计得越长。根据经验,这些区段的长度应为幅面宽度的 60 - 100 %。电眼的位置必须尽可能靠近调节辊的后面。

图例说明

A = 进料口上的幅面张力分布 | B = 出料口上的幅面张力分布 | K = 幅面纠偏 | a = 纠偏角度最大 ±5° | σ1 = 幅面基本张力 | σ2 = 通过辊子框架在进料口上的摆动运动实现张力分布 | σ3 = 通过辊子框架在出料口上的摆动运动实现张力分布 | 1 = 旋转点 | 2 = 进料辊 | 3 = 辊子框架 | 4 = 传感器 | 5 = 固定辊 | LÜ = 传送长度 | L1 = 进料长度 | L2 = 出料长度 | AB = 工作宽度

请求可用的下载

我们会立即向您发送所有可用的组件和系统文件。

*Required field

旋转架系统

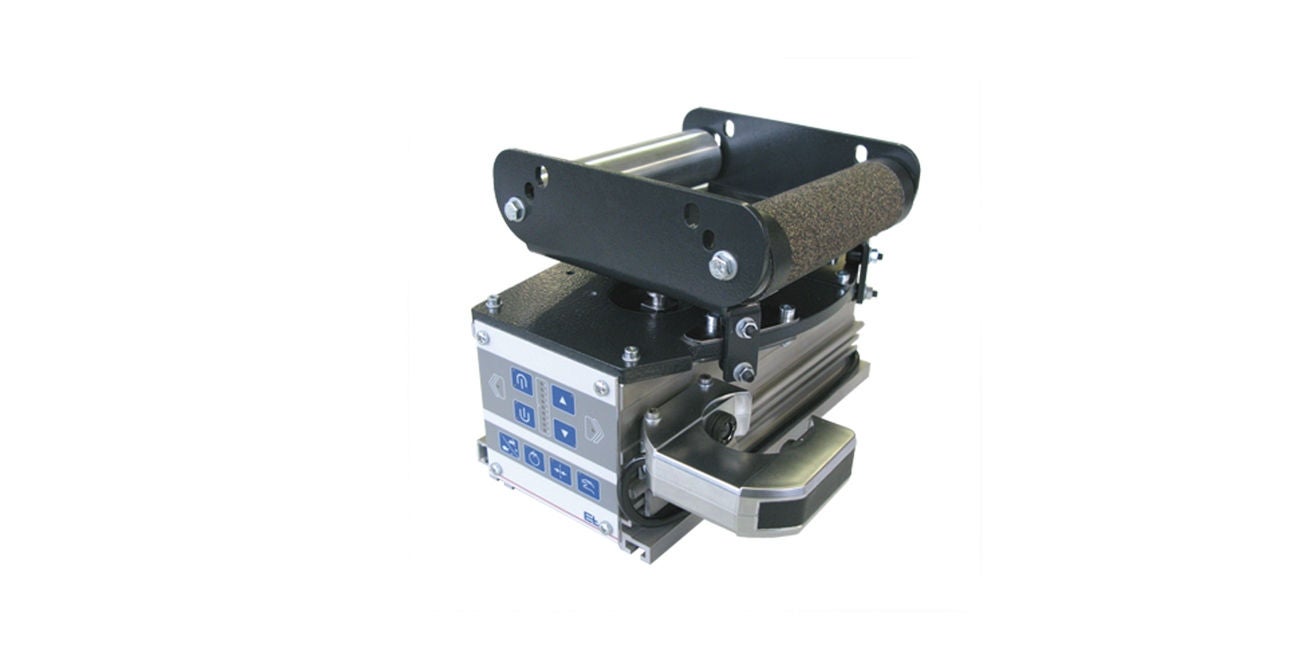

导正架系统 ELGUIDER DRS10

内置操作和控制装置的高度紧凑型导正架,用于 160 至 300 mm 的额定宽度和最大 200 N 的幅面张力

More info

导正架系统 ELGUIDER DRS20

内置操作和控制装置的高度紧凑型导正架,用于 200 至 450 mm 的额定宽度和最大 200 N 的幅面张力

More info

导正架系统 ELGUIDER DRB14

高度紧凑型导正架,采用无刷驱动技术,包括集成的操作和控制装置,用于 160 至 450 mm 的额定宽度和最大 300 N 的幅面张力

More info

导正架系统 ELGUIDER DRB23

高度紧凑型导正架,采用无刷驱动技术,包括集成的操作和控制装置,用于 300 至 700 mm 的额定宽度和最大 700 N 的幅面张力

More info

导正架系统 ELGUIDER DRB33

框架式导正架系统,采用无磨损的无刷驱动技术,用于 400 至 3800 mm 的额定宽度和最大 700 N 的幅面张力

More info

导正架系统 ELGUIDER DRB25

高度紧凑型导正架,采用无刷驱动技术,包括集成的操作和控制装置,用于 400 至 1100 mm 的额定宽度和最大 700 N 的幅面张力

More info

系统组件

超声波边缘传感器 POE FX 46

紧凑型超声波探边传感器,带数字分析功能,视野范围 ±3 mm

More info

超声波边缘传感器 PoE FX 42

具有数字式评估功能的超声波探边传感器,视野范围 ±3 mm,叉口宽度 30、60 和 124 mm

More info

超声波边缘传感器 PoE FX 52

具有数字式评估功能的超声波探边传感器,视野范围 ±10 mm,叉口宽度 30、60 和 124 mm

More info

红外线探边传感器 PoE FR 46

紧凑型红外线透射光传感器,测量范围 ±2.5 mm,分辨率 0.01 mm

More info

红外线探边传感器 PoE FR 54

采用逆反射原理的红外线探边传感器,测量范围 ±10 mm,分辨率 0.02 mm

More info

红外线宽频带传感器 PoE FR 61

红外线宽频带传感器的测量范围高达 160 mm、320 mm 或 480 mm

More info

蓝光宽频带传感器 PoE FR 65

侦测范围介于 160 / 320 和 480 mm 之间的蓝光透射光电眼

More info

红外线宽频带电眼 FE 45

用于幅面中心、幅面边缘侦测和宽度测量的数字式红外线宽频带传感器,管距(净跨度)为 80 mm

More info

红外线宽频带电眼 FE 46

用于幅面中心、幅面边缘侦测和宽度测量的数字式红外线宽频带传感器,管距(净跨度)为 160 mm

More info

彩线扫描传感器 FE 52

用于侦测彩色对线和色彩对比度的数字式彩色矩阵电眼

More info

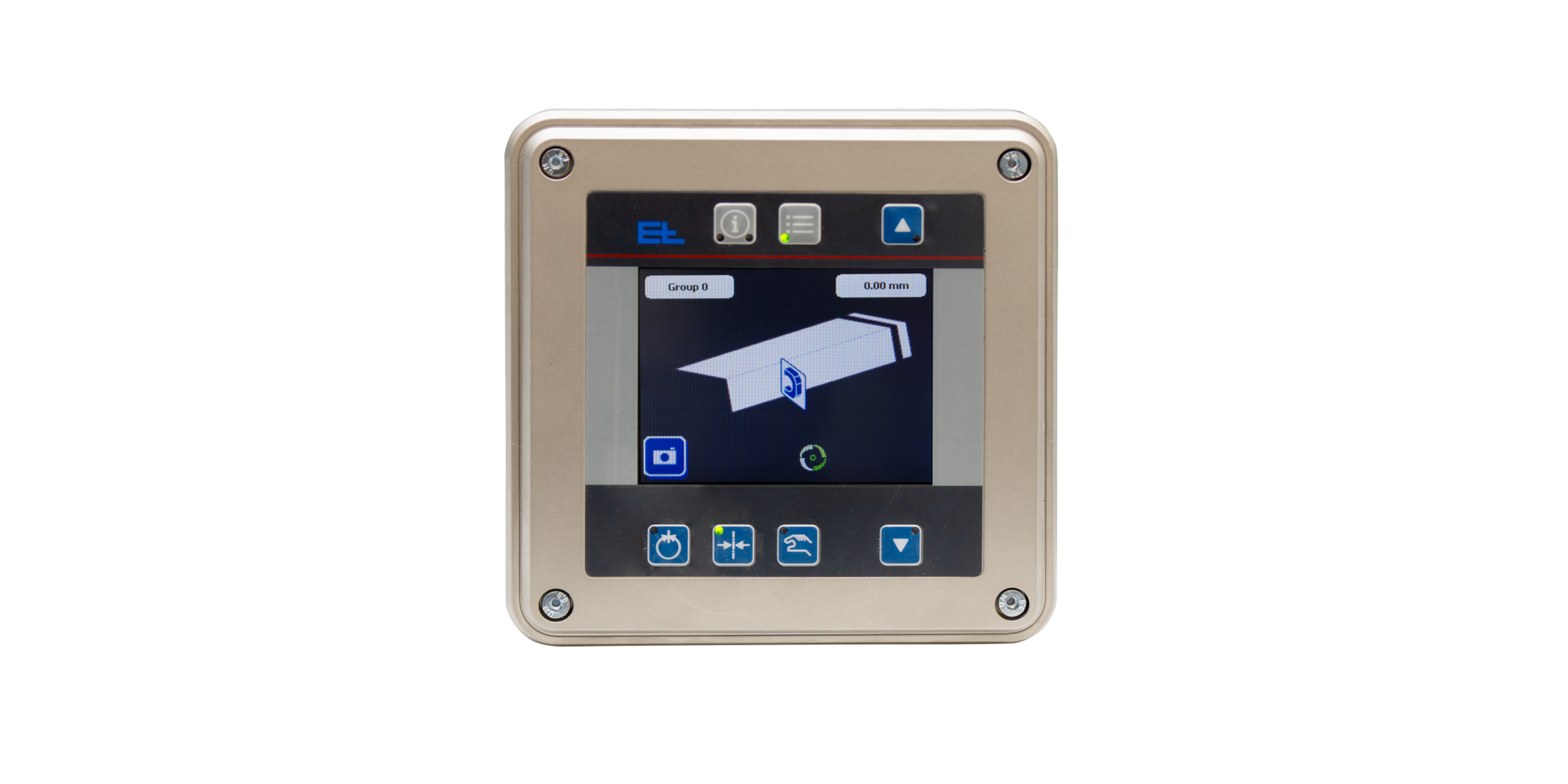

带数据网络中心的操作装置 DO 32

用于简单幅面导正的操作装置,没有电动传感器调节

More info

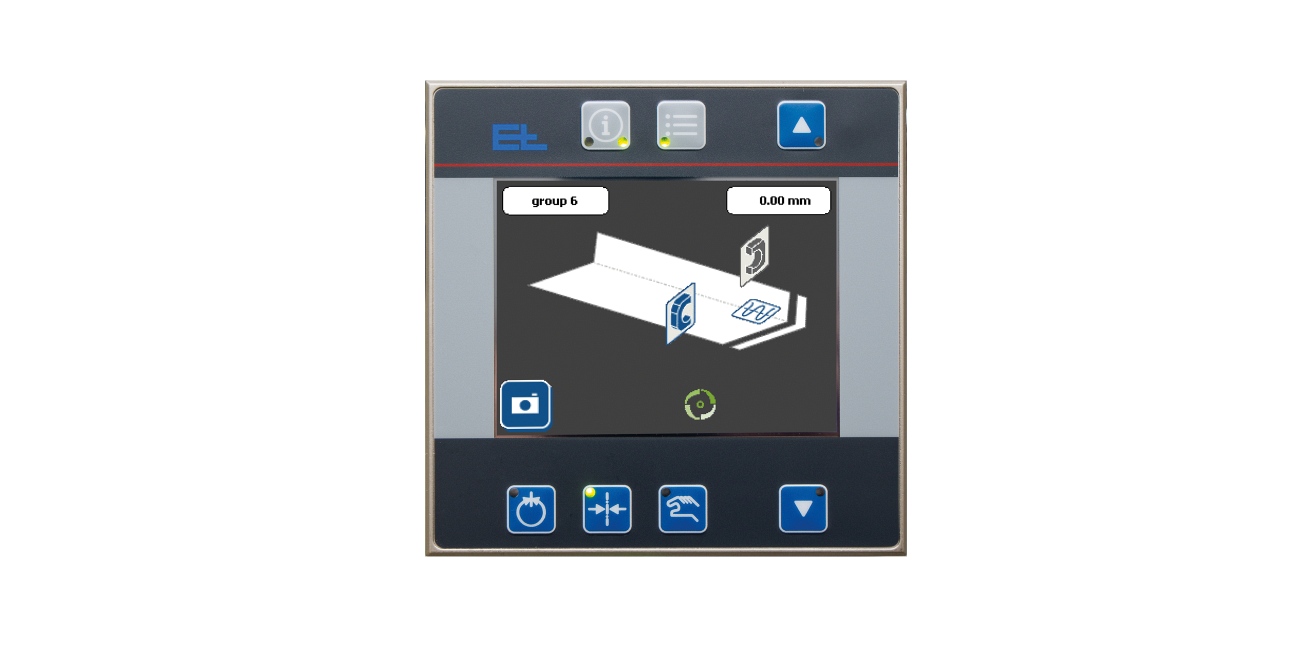

操作装置 DO 42
