系统信息

功能

跟踪控制系统的传感器和工具一起装在一个线性导正器上。传感器感测幅面的位置并确定工具的位置实际值。

将实际值与额定值进行核对,并作为修正信号输出到执行机构。因此,利用位置控制系统或跟踪控制系统能够始终以与导向基准的恒定间距跟踪工具。

应用范围

如要根据与幅面边缘或幅面导向基准的恒定间距进行涂覆或切割等过程,可以使用跟踪控制系统。

应用

如将传感器和工具(刮刀限制)紧凑地安装在一个线性单元上,位置控制系统可以达到最高的控制精度。始终沿工具前方的幅面运行方向进行探边。

图例说明

1 = 刮刀边缘限制 | 2 = 刮刀 | 3 = 线性单元 | 4 = 探边传感器 | AB = 工作宽度 | L1 = 幅面边缘至涂层的距离

幅面导正系统

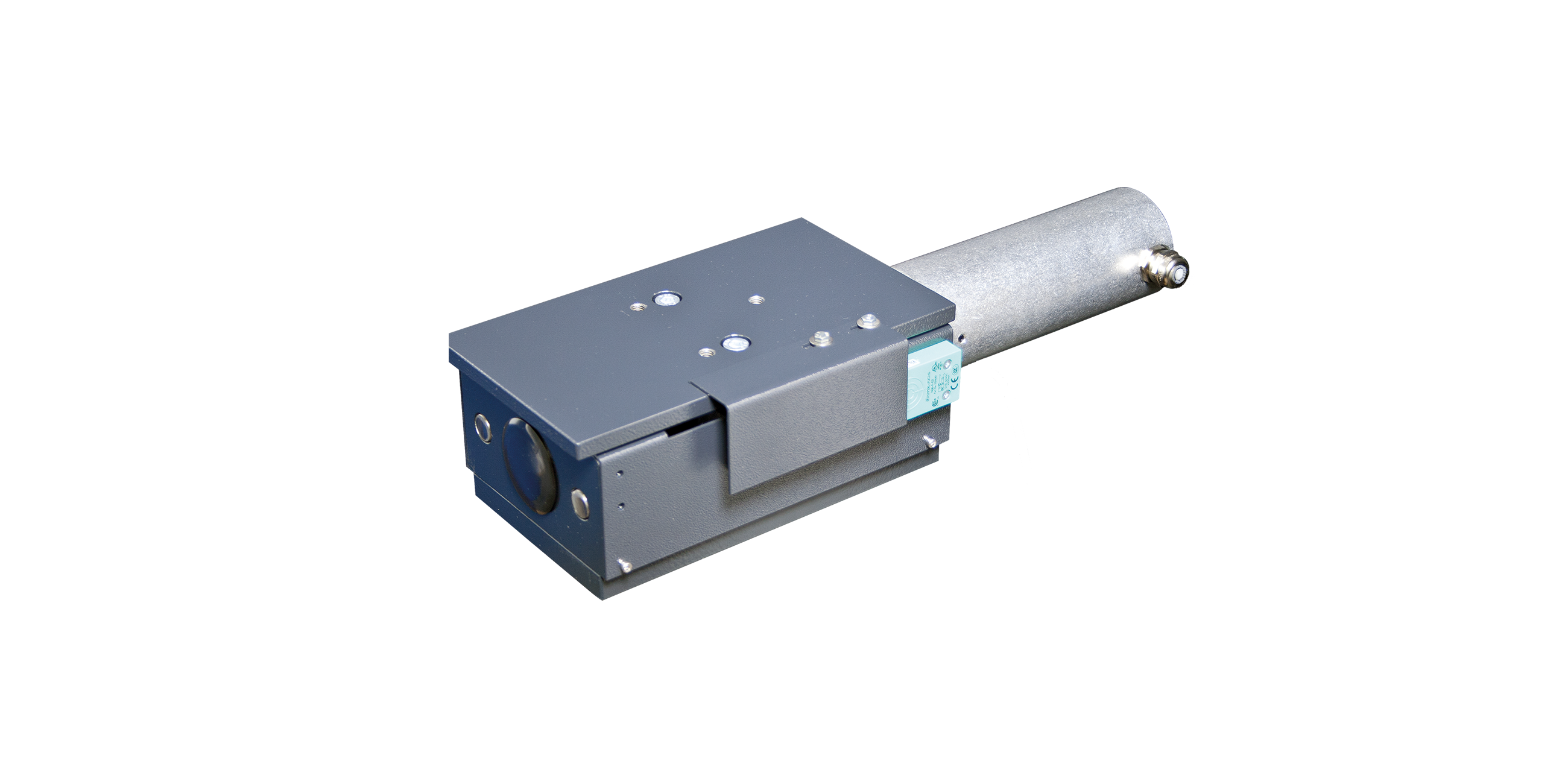

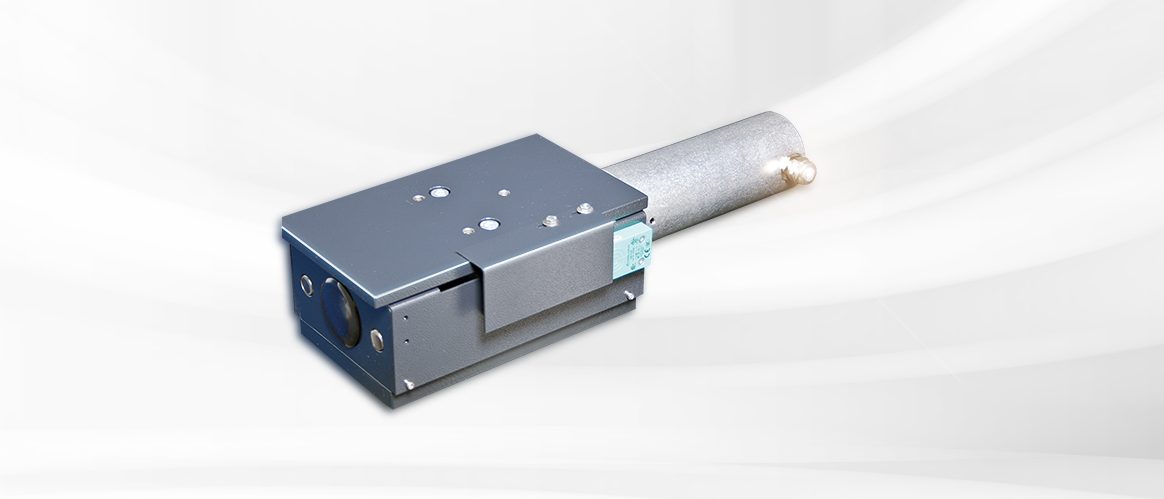

线性导正系统 VGB14

线性定位和跟踪系统,用于刮刀、吸嘴、切割装置、标记装置和边缘升降装置,设计用于 1,000 N 的额定载荷

More info

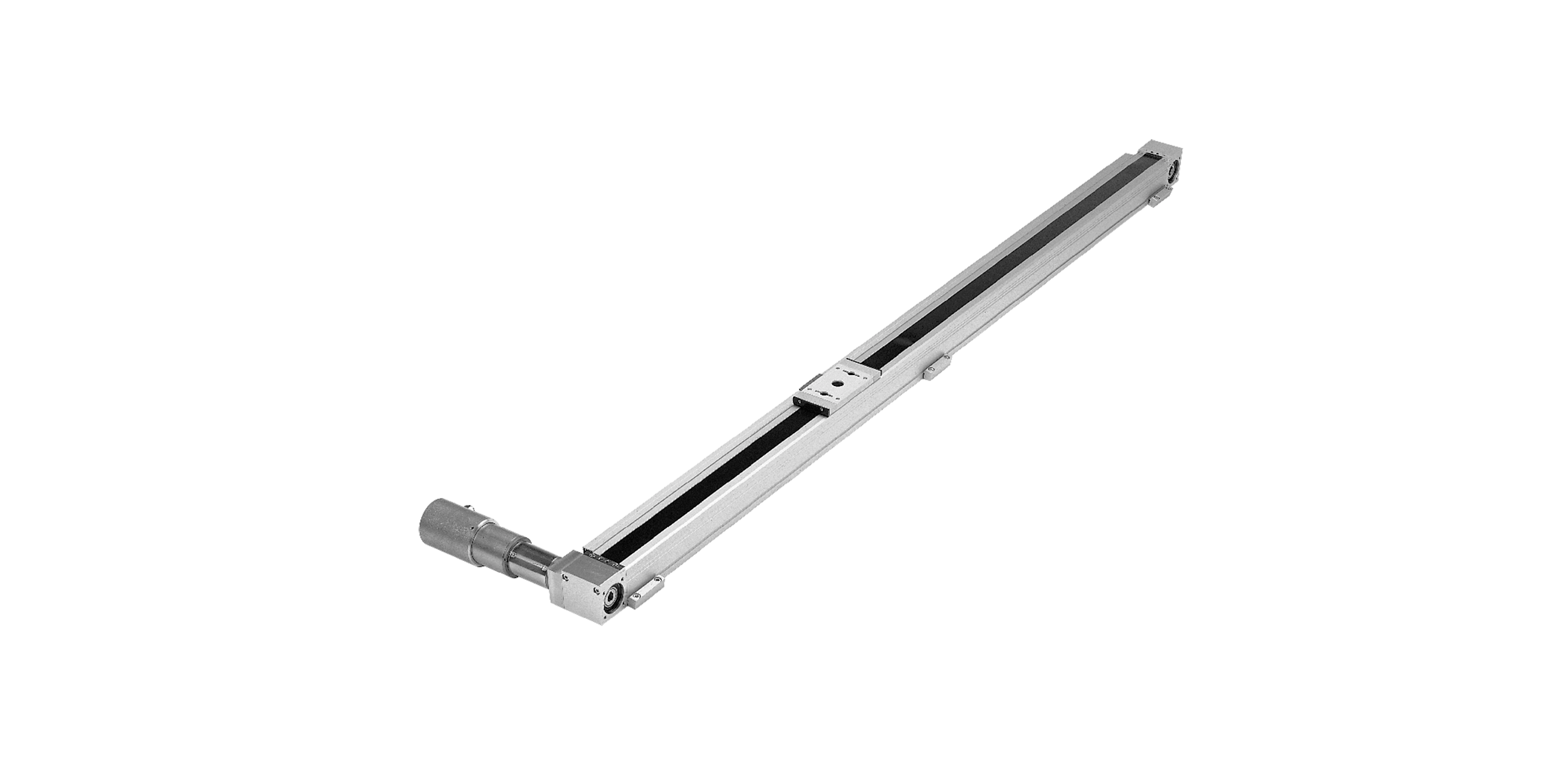

线性导正系统 VSB50

线性定位和跟踪系统,用于刮刀、吸嘴、切割装置、标记装置和边缘升降装置,设计用于 250 N 的额定载荷

More info

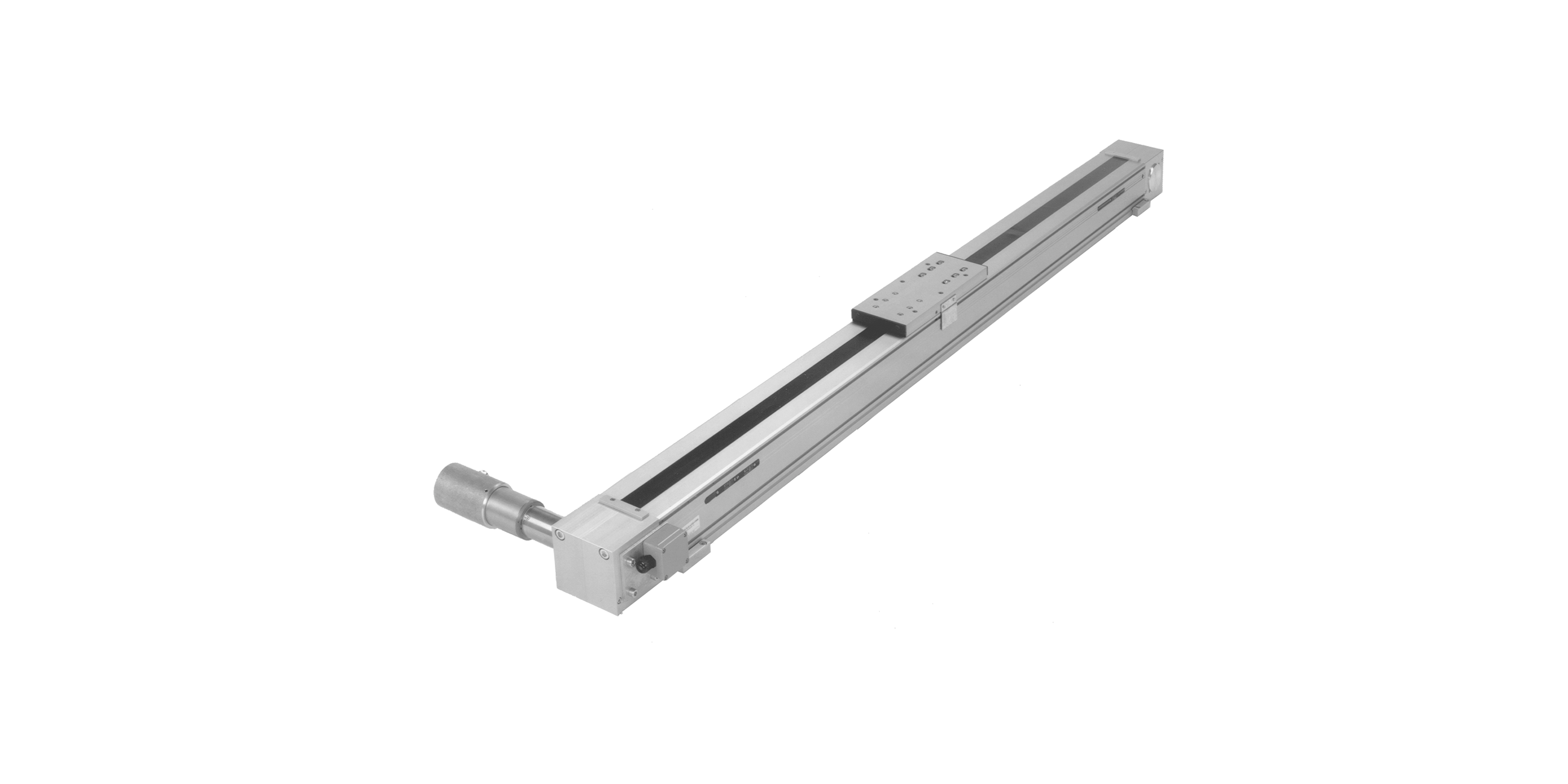

线性导正系统 VSB60

线性定位和跟踪系统,用于刮刀、吸嘴、切割装置、标记装置和边缘升降装置,设计用于 500 N 的额定载荷

More info

系统组件

超声波边缘传感器 PoE FX 42

具有数字式评估功能的超声波探边传感器,视野范围 ±3 mm,叉口宽度 30、60 和 124 mm

More info

超声波边缘传感器 PoE FX 52

具有数字式评估功能的超声波探边传感器,视野范围 ±10 mm,叉口宽度 30、60 和 124 mm

More info

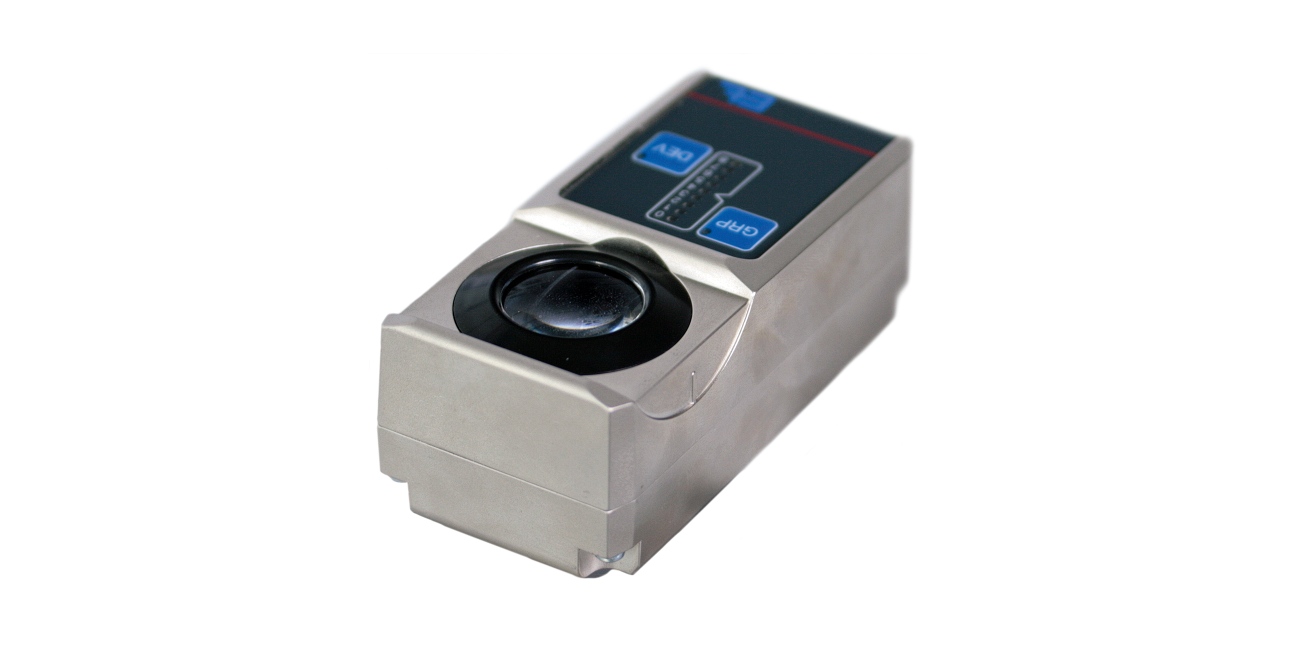

红外线探边传感器 PoE FR 54

采用逆反射原理的红外线探边传感器,测量范围 ±10 mm,分辨率 0.02 mm

More info

红外线宽频带传感器 PoE FR 61

红外线宽频带传感器的测量范围高达 160 mm、320 mm 或 480 mm

More info

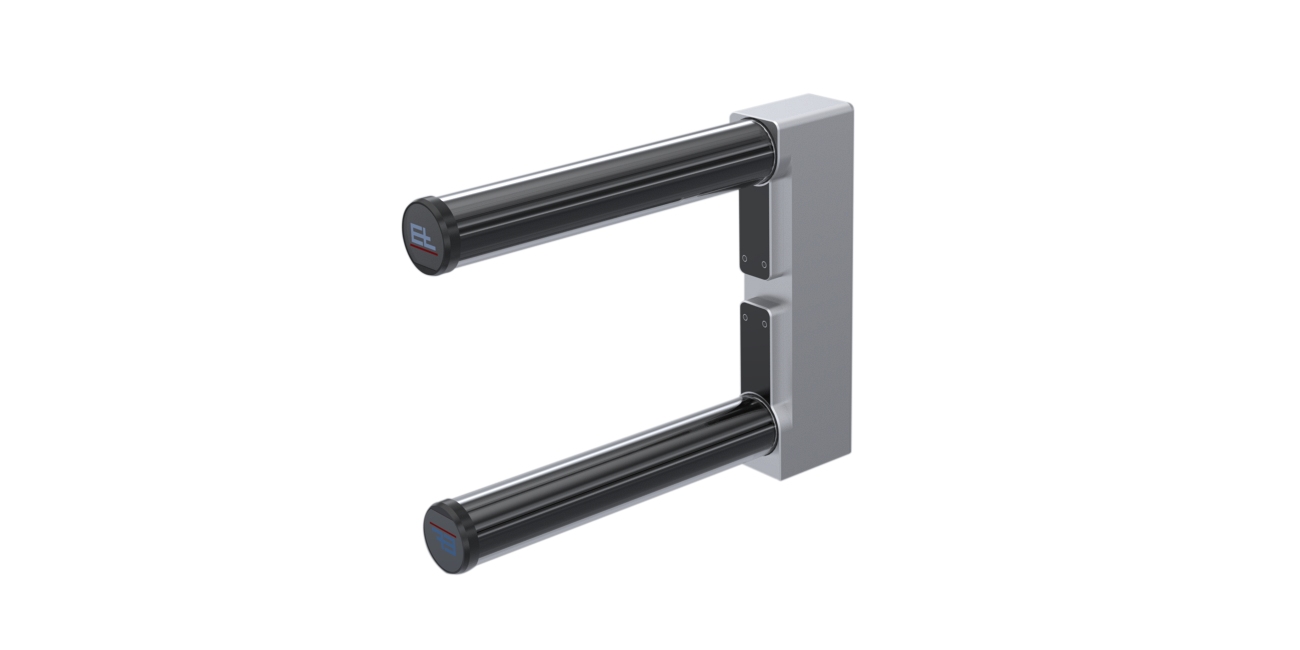

蓝光宽频带传感器 PoE FR 65

侦测范围介于 160 / 320 和 480 mm 之间的蓝光透射光电眼

More info

彩线扫描传感器 FE 52

用于侦测彩色对线和色彩对比度的数字式彩色矩阵电眼

More info

操作装置 DO 42

可视化显示并操作幅面导正系统,可多重操作最多 255 个幅面导正回路

More info

数据网络控制中心 DN 40

数据网络控制中心用于集中连接导正系统内的所有部件

More info
