系统信息

功能

其作用是始终以规定的重叠长度将进料口颊板压进拉幅机链条的针头或夹钳中。目前可通过齿条或螺杆驱动器实现对进料颊板的控制。在这方面,齿条几乎可满足所有应用的要求。如果由于横向张力较大而需要机器停机时能自动制动,则使用梯形螺杆。

应用范围

颊板位置控制器可用在所有常见拉幅机、涂布机架和找平架上,既适用于梭织物和针织物,也适用于毛毯。

应用

拉幅机进料装置的紧凑型结构是其它系统无法比拟的。为了达到最佳的调节特性,传感器和执行机构应尽可能上下相叠地布置于一条垂直线上。

图例说明

K = 侧壁修正行程 |  α = 修正角 |  L = 进料长度 |  AB = 工作宽度 |  1 = 旋转点 |  2 = 进料辊 |  3 = 侧壁 |  4 = 传感器 |  5 = 调节驱动器 |  6 = 扩幅装置

边缘平整系统

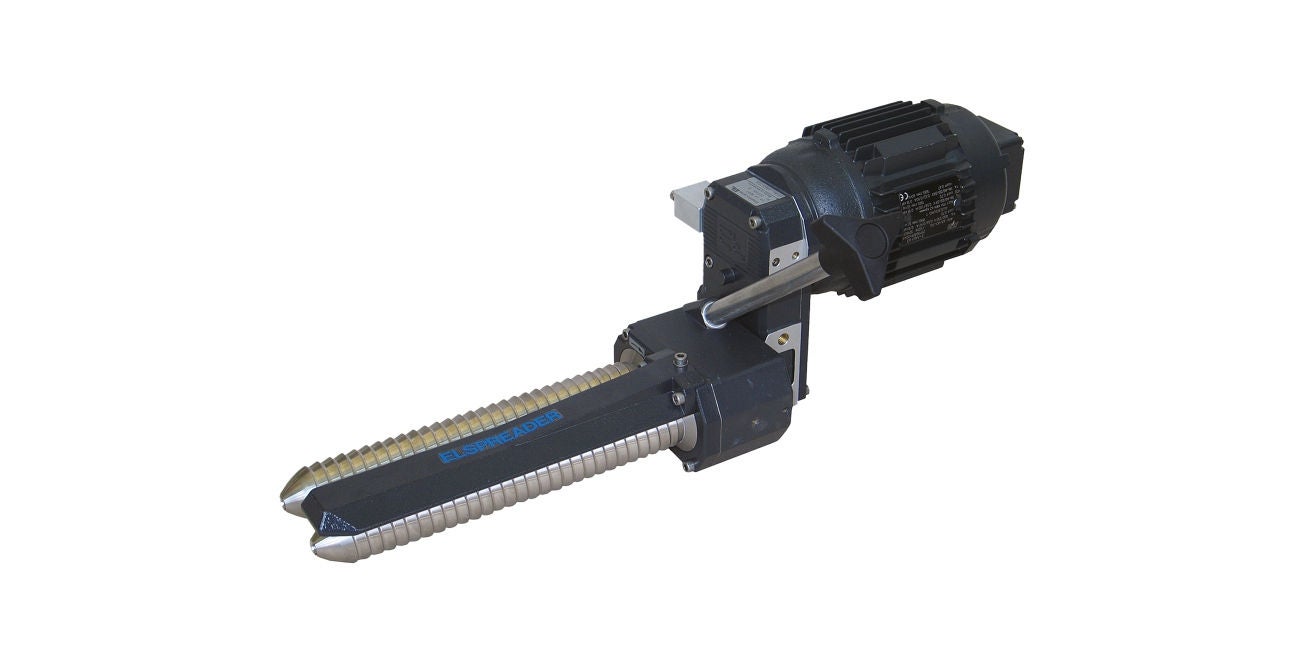

电动式展边器 LA 82

配有两个电动驱动式螺杆,用于展平梭织物

More info

电动式展边器 LA 83

配有三个电动驱动式螺杆,用于展平梭织物和卷起的针织物

More info

电动式展边器 LA 84

配有四个电动驱动式螺杆,用于展平梭织物和卷起的针织物

More info

机械式展边器 LS 30

机械式展边器用于展平卷起的针织物

More info

机械式展边器 LS 32

采用组合链条的机械式展边器,用于展平卷起的针织物,采用高置设计,用于拉幅机

More info

机械式展边器 LS 36

机械式展边器用于在狭窄空间展平卷起的针织物

More info

气动式展边器 LP 03

气动式展边器用于展平易卷的针织物

More info

系统组件

拉幅机进料装置 KRS60

通过动态控制和 CCD 红外线传感器精准铺设织物幅面

More info

拉幅机进料装置 KRS62

通过红外线探边传感器采集纺织品幅面边缘,并且通过无刷驱动技术实现高动态性和免维护性

More info

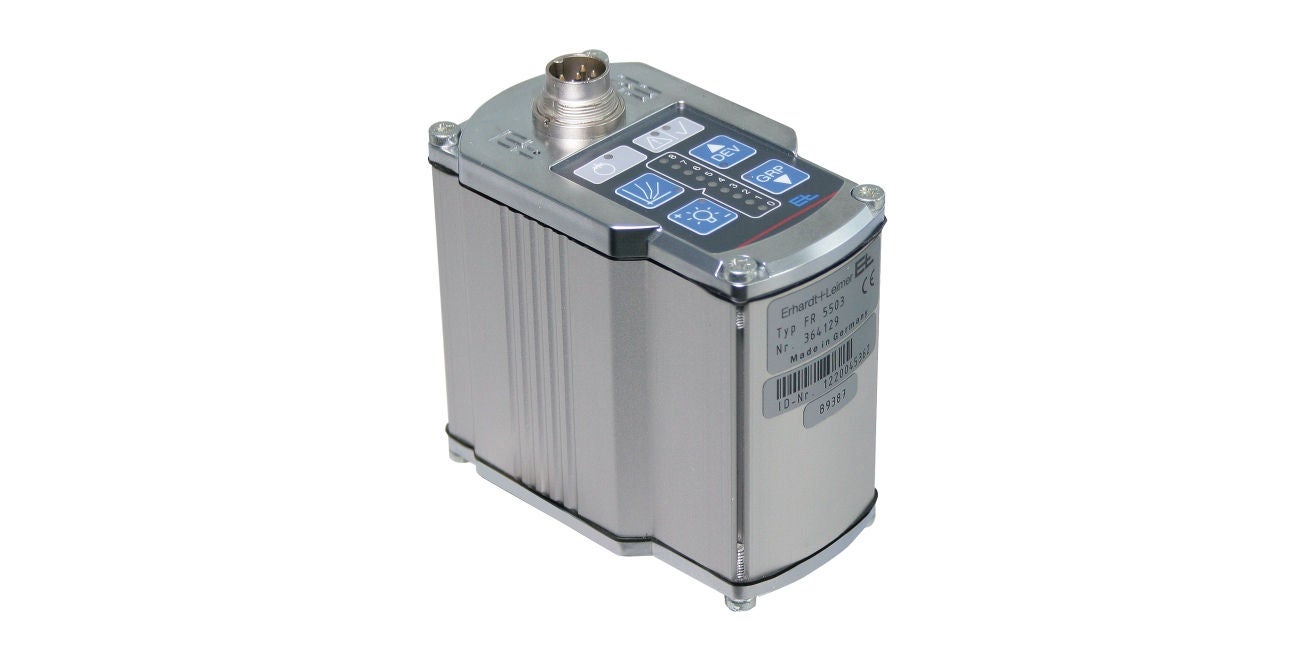

红外线探边传感器 FR 55

采用反射原理的红外线探边传感器,用于在拉幅机上以光学和机械方式扫描织物边缘,测量范围 ±10 mm

More info

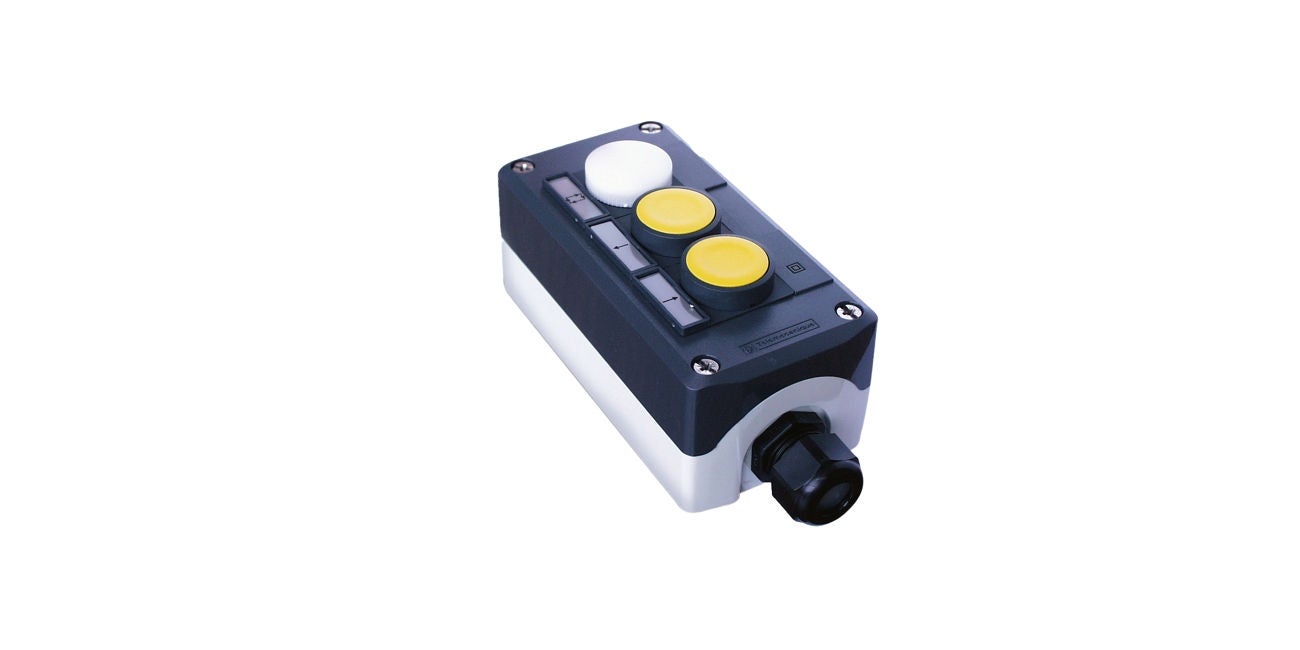

指令设备 NT 5303

用于自动运行的指令装置,包括发光报警器和左侧/右侧手动调节装置

More info
