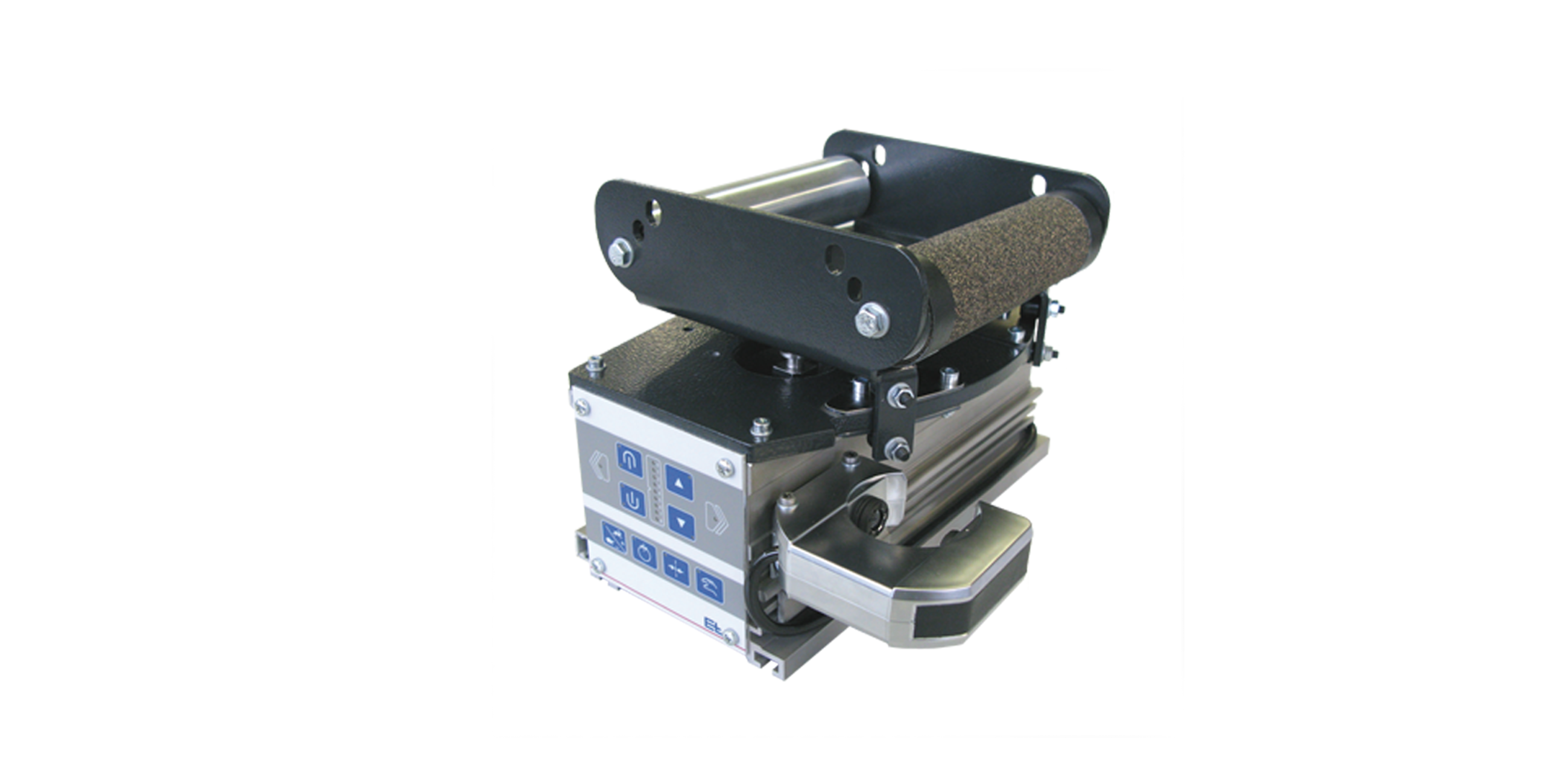

导正架系统 ELGUIDER DRS10

产品信息

  • 内置操作和控制装置的高度紧凑型导正架,用于 160 至 300 mm 的额定宽度和最大 200 N 的幅面张力
  • 通过使用红外线探边电眼 (FR 43) 或超声波探边电眼 (FX 43) 即可适应不同的材料
  • 可选机械式电眼微调
  • 有不同的辊表面可供选择
纠偏精度<±0.15mm
误差频率2 Hz
LÜ 180 mm 时的额定调节行程±19 mm
LÜ 200 mm 时的额定调节行程±21 mm
调节速度 LÜ 180 mm32 mm/s
调节速度 LÜ 200 mm35 mm/s
幅面张力200 N
最高幅面速度300 m/min
LÜ 180/200 mm 时的辊子直径 D40/60 mm
工作电压额定值24 V DC
工作电压额定范围20 至 30 V DC
电流消耗最大 1.5 A DC
环境温度 +10 °C 至 +50 °C
相对空气湿度15 至 95 %(不冷凝)
数字输入/输出接口5 个数字输入端,1 个数字输出端
认证安装声明符合机械指令 2006/42/EG,NRTL 证书 CU72180310 01
防护等级IP 54
红外线探边电眼 FR 43 的侦测范围±3 mm
红外线探边电眼 FX 43 的侦测范围±3 mm
额定宽度 NB 和传送长度 LÜ参见选择表

LÜ 选择表:
200xxxx
180xxxx
160200250300NB(mm)
