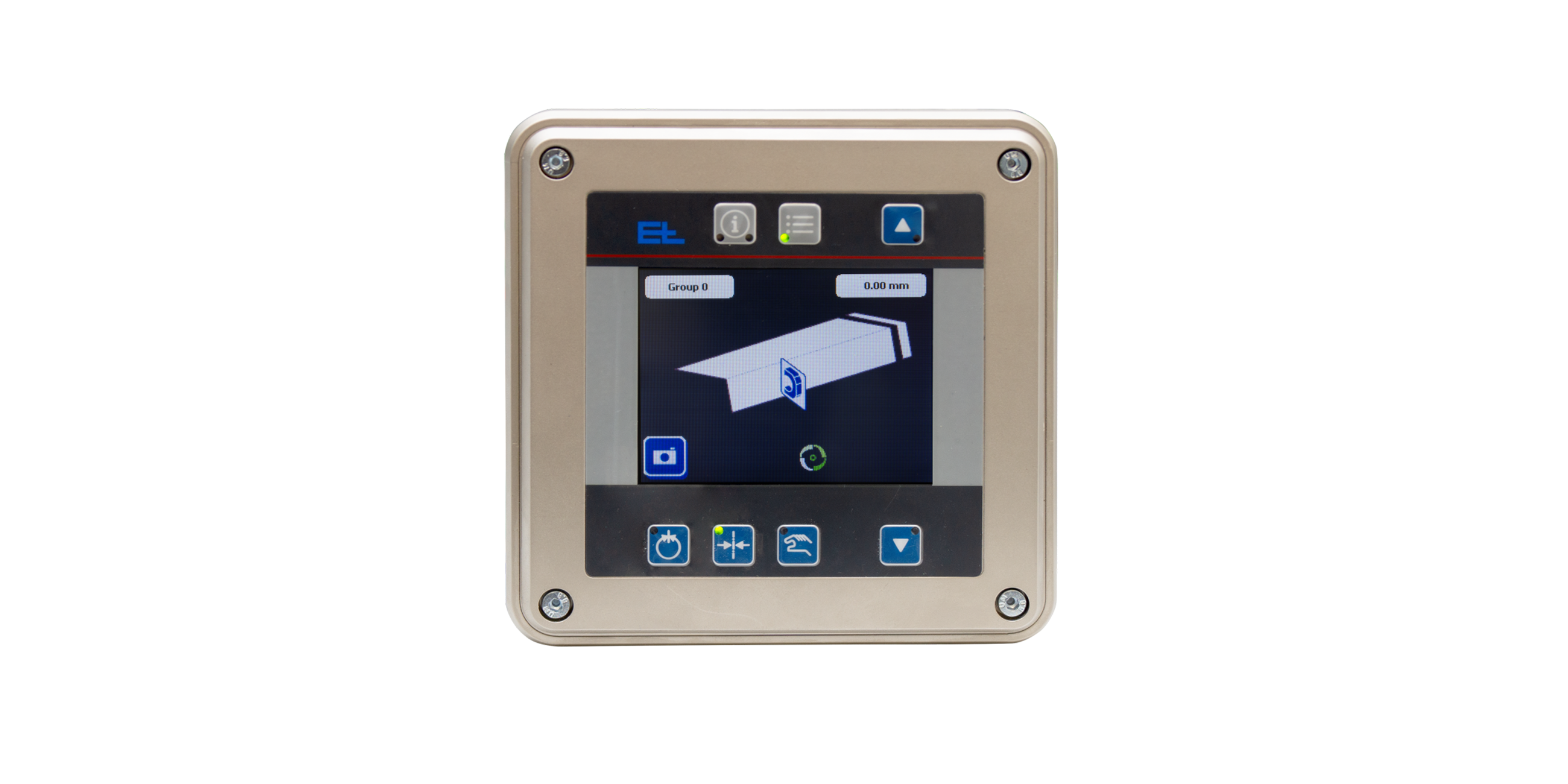

带数据网络中心的操作装置 DO 32

产品信息

  • 用于简单幅面导正的操作装置,没有电动传感器调节
  • 带触控界面和操作按钮
  • 用于与 CAN 传感器及 EL.NET 直线调节驱动器组合
  • 直观操作卷料幅面导正:
    • 选择电眼
    • 导向拍照
    • 卷料幅面偏移
    • 横向移动
    • 选择运行模式
    • 设置放大率和调节速度
  • 可用于 ELWINDER (WSB)
  • 不能与 VS 80 或者 DN 40 组合
工作电压额定值24 V DC(端子)
 额定范围20 - 30 V DC
电流消耗AG 90 (800 N)2.2 A
 AG 91 (1000 N)5.6 A
 AG 93 (3000 N)7.7 A
尺寸外壳135.5 x 135.5 x 66 mm
 为安装套件预留的开口124 x 124 mm
电眼接口探边电眼2xM8 电眼 CAN
 对线电眼1xM8 电眼 CAN
与伺服驱动器的连接数据交换1xM8 D 编码,以太网
 工作电压1xM12 L 编码
客户接口12 个数字输入端/2 个数字输出端(端子)
可选的现场总线接口1x M8 D 型防错以太网Ethernet UDP,Ethernet IP
显示器1/4 VGA(320 x 240 像素),16 色,LED 背光照明
操作装置带按钮的触摸屏
环境温度0 至 +60 °C
相对空气湿度15 至 95 %(不结露)
防护等级IP 54
重量1.05 kg
操作语言德语、英语、法语、意大利语、西班牙语、日语、荷兰语、俄语、韩语、简体中文、印地语、印尼语、泰语、越南语
认证CE 一致性
 NRTL-CU 7210249 02
选择表
类型
DO 3201不带现场总线
DO 3211带现场总线
