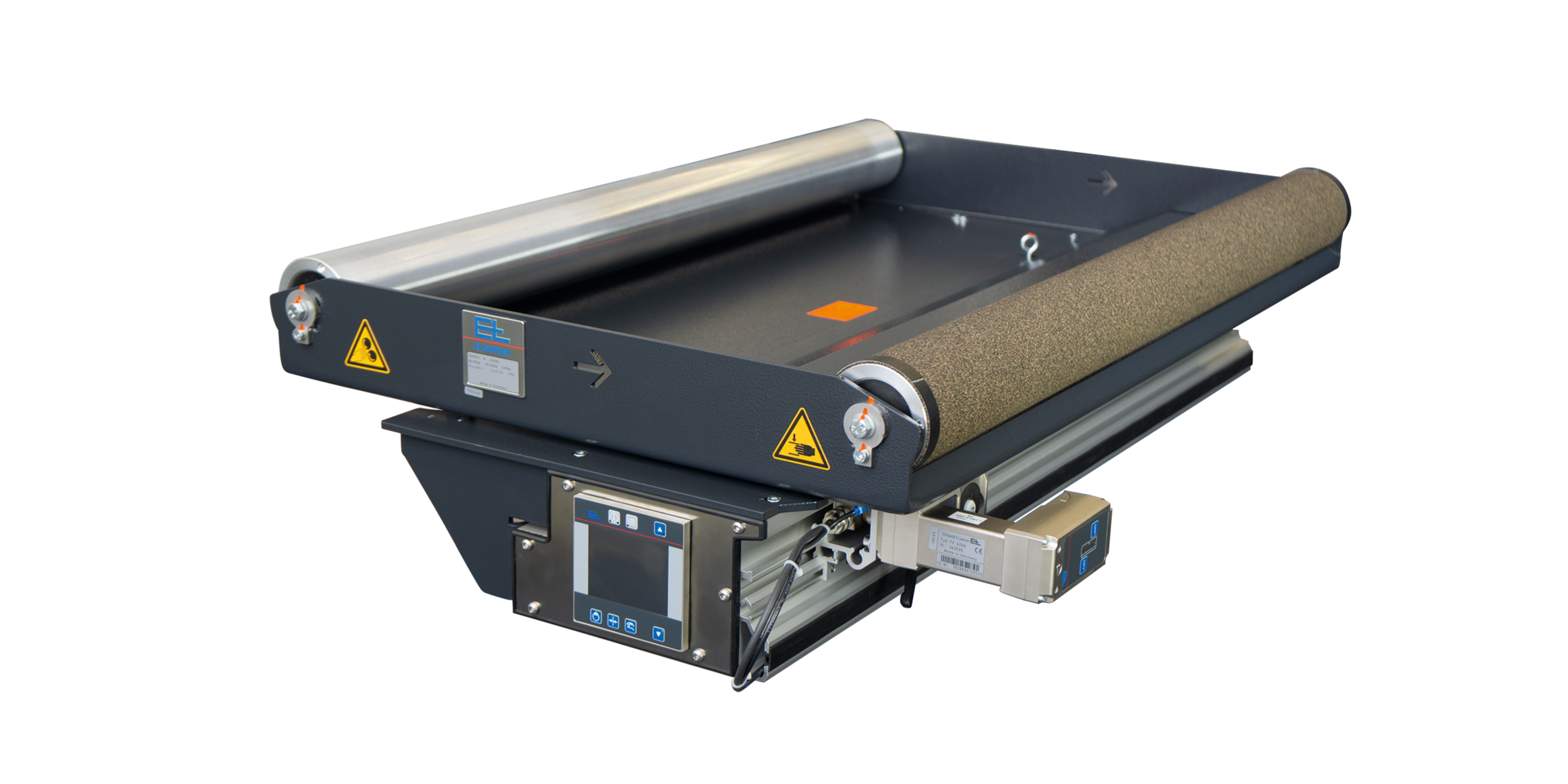

导正架系统 ELGUIDER DRB25
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/web-guiding/pivoting-frame/DRB25.png
- 说明
- 技术数据
- 高度紧凑型导正架，采用无刷驱动技术，包括集成的操作和控制装置，用于 400 至 1100 mm 的额定宽度和最大 700 N 的幅面张力
- 可与不同的电眼组合用于不同行业：
- FR 54 红外线探边传感器，用于织物和无纺布
- FR 61 红外线宽频带传感器用于频繁更换规格的纸张和非织造布
- FR 65 蓝光宽频带传感器，用于频繁更换规格的透明幅面
- FX 41/53 超声波边缘传感器用于纸张和透明塑料材料
- FE 53 彩色对线传感器，用于具有线条或颜色对比的印刷幅面
- 在星形或串联拓扑中可通过以太网与 ELNET 导正系统联网
- 可选配内置的以太网 IP、以太网 UDP 或 Profinet 现场总线接口
- 使用标准网络浏览器通过基于网络的管理可轻松进行服务和诊断
- 通过图形式触摸操作界面进行直观操作
- 可选用附加的操作控制装置 DO 42
- 可选配夹紧台和切割台
| FR 47、FX 47、FE 53 导正精度 | < ± 0.1 mm （取决于材料） |
| 纠偏精度 FR 61 | < ± 0.1 mm （取决于材料） |
| 误差频率 | 最大 8 Hz |
| 额定调节行程 | 最大 ±25 mm |
| 额定调节速度 | 最大 80 mm |
| 幅面张力 | 最大 700 N |
| 辊子直径 D | 80/100 mm |
| 环境温度 | +10 °C 至 +50 °C |
| 工作电压额定值 | 24 V DC |
| 额定范围 | 20 至 30 V DC（波动包括在内） |
| 使用电源时的额定范围 | 100 至 240 V，50/60 Hz |
| 电流消耗 | 最大 5.5 A DC |
| 接口 | Ethernet ELNET 协议 |
| 可选的现场总线接口 | 以太网 UDP |
| Ethernet IP | |
| Profinet | |
| 数字输入/输出接口 | 5 个数字输入端可配置 |
| 1 个输出端可配置 | |
| 认证 | 符合 CE 标准（机械指令 |
| 2006/42/EG） | |
| NRTL 证书 CU72180310 01 | |
| 防护等级 | IP 54 |
