系统信息

功能

一个内置内射光 LED 照明的矩阵摄像机非接触式侦测运动卷料幅面的织物密度。一台导正器将实际值与设定的额定值相比较,并将相应的速度额定值发送至收缩辊。因空间所限,相机无法安装在收缩辊后方,因此只能控制纱线/针迹密度,不能进行调控。此外,此项工艺下游还有一台相机,用于检查控制织物密度并自动调整进料口的额定值。

应用范围

织物密度量测控制装置通常用于纺织行业中以下机器的设备领域:

  • 展幅机
  • 呢毯预缩机
  • 防缩机

应用

为了精确侦测织物密度,检测位置上必须要有恒定的幅面张力。可通过松紧架位置或幅面张力控制装置使幅面张力保持恒定。如需侦测纱线密度,应将相机安装在输送辊前面的桥下方进料口处,并位于幅面宽度中央。如需在出料口上检查,则应将相机放置在折布机或收卷机前方的最后一个运输驱动装置前。该位置上的幅面张力应尽可能小并保持恒定。

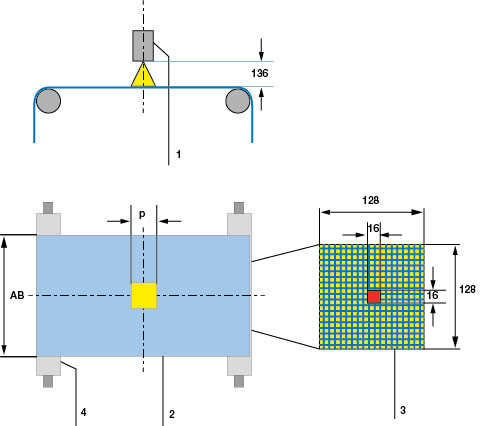

图例

1= 矩阵相机  | 2 = 可视范围  | 3 = 缩放可视范围  | 4 = 导向辊  | AB = 工作宽度  | p = 织物密度

系统组件

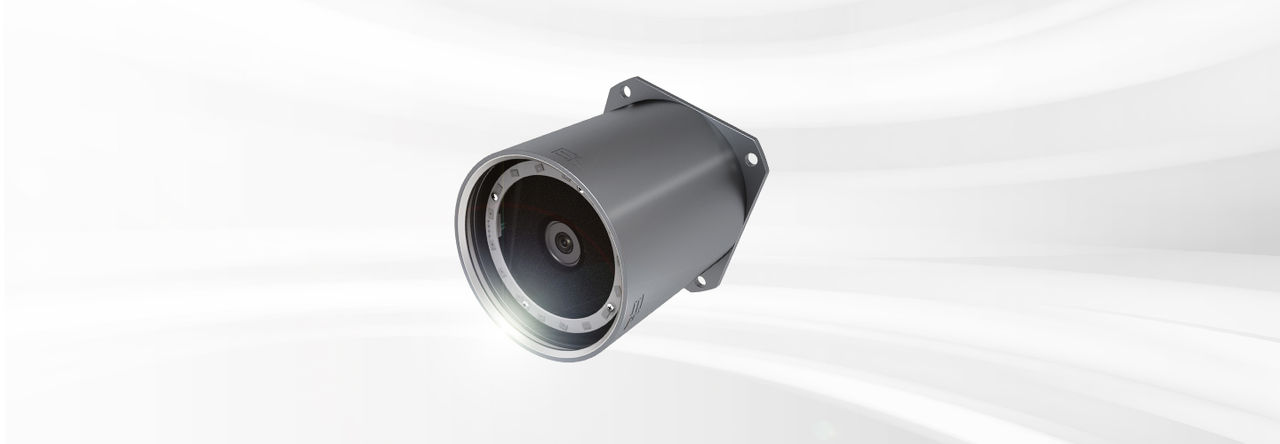

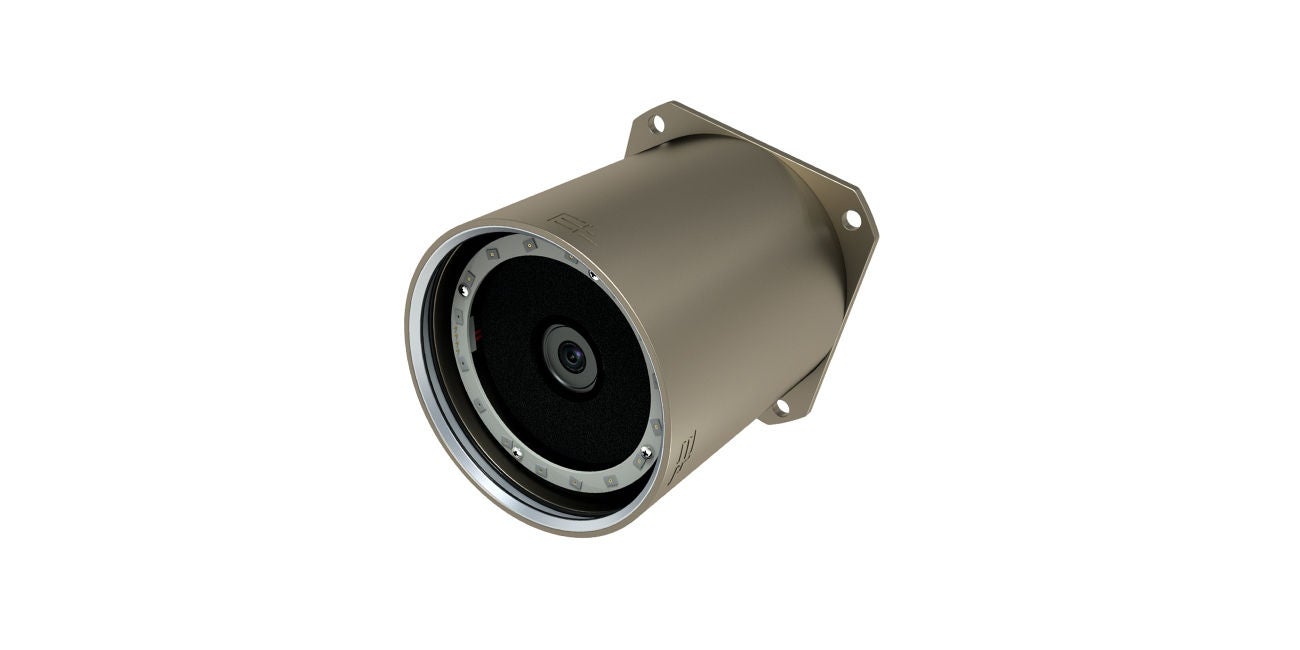

矩阵相机 OT 21

高分辨率智能相机用于可靠识别所有梭织物和针织物

More info

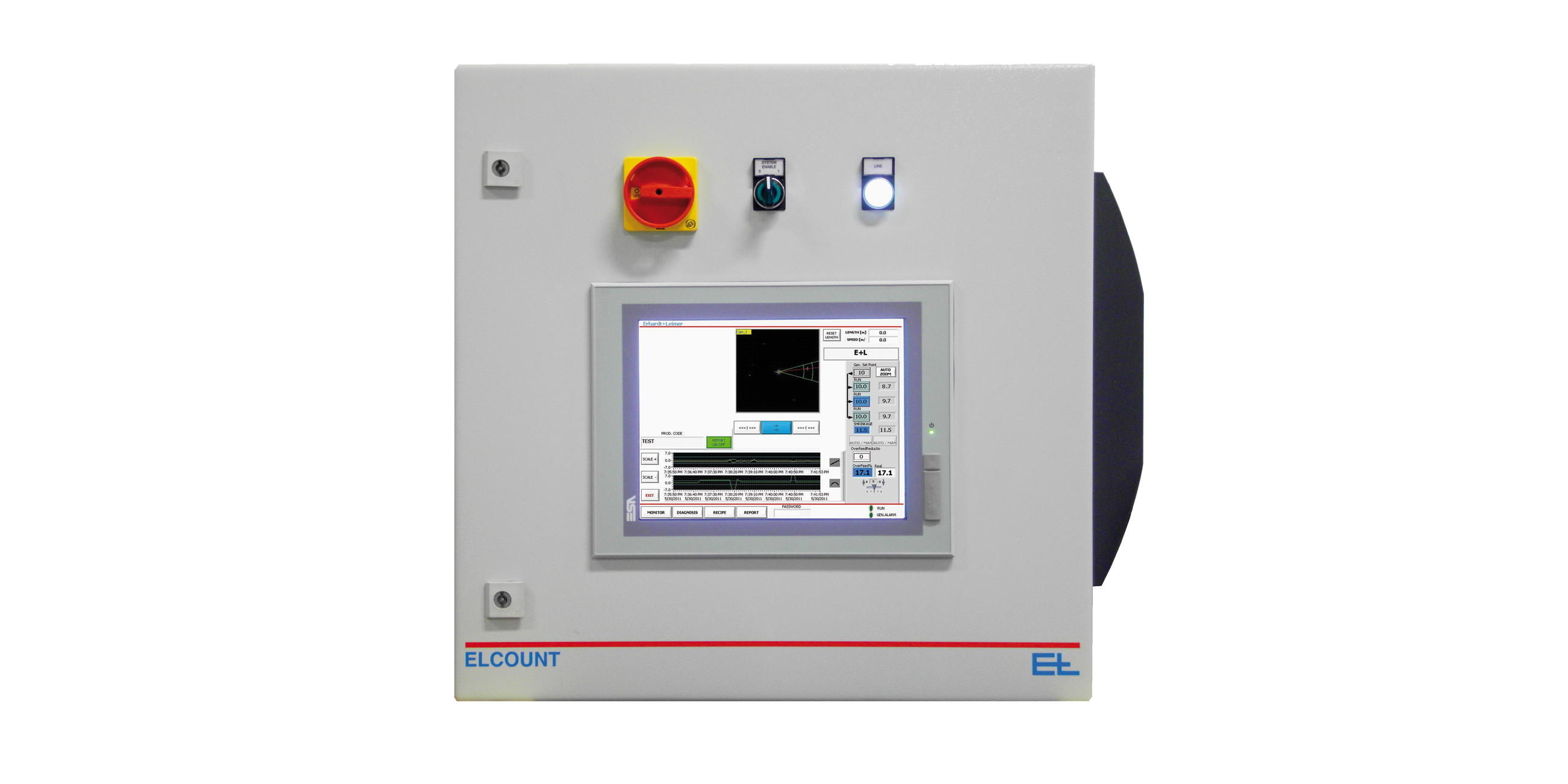

控制单元

嵌入式 Windows 工业计算机

More info
