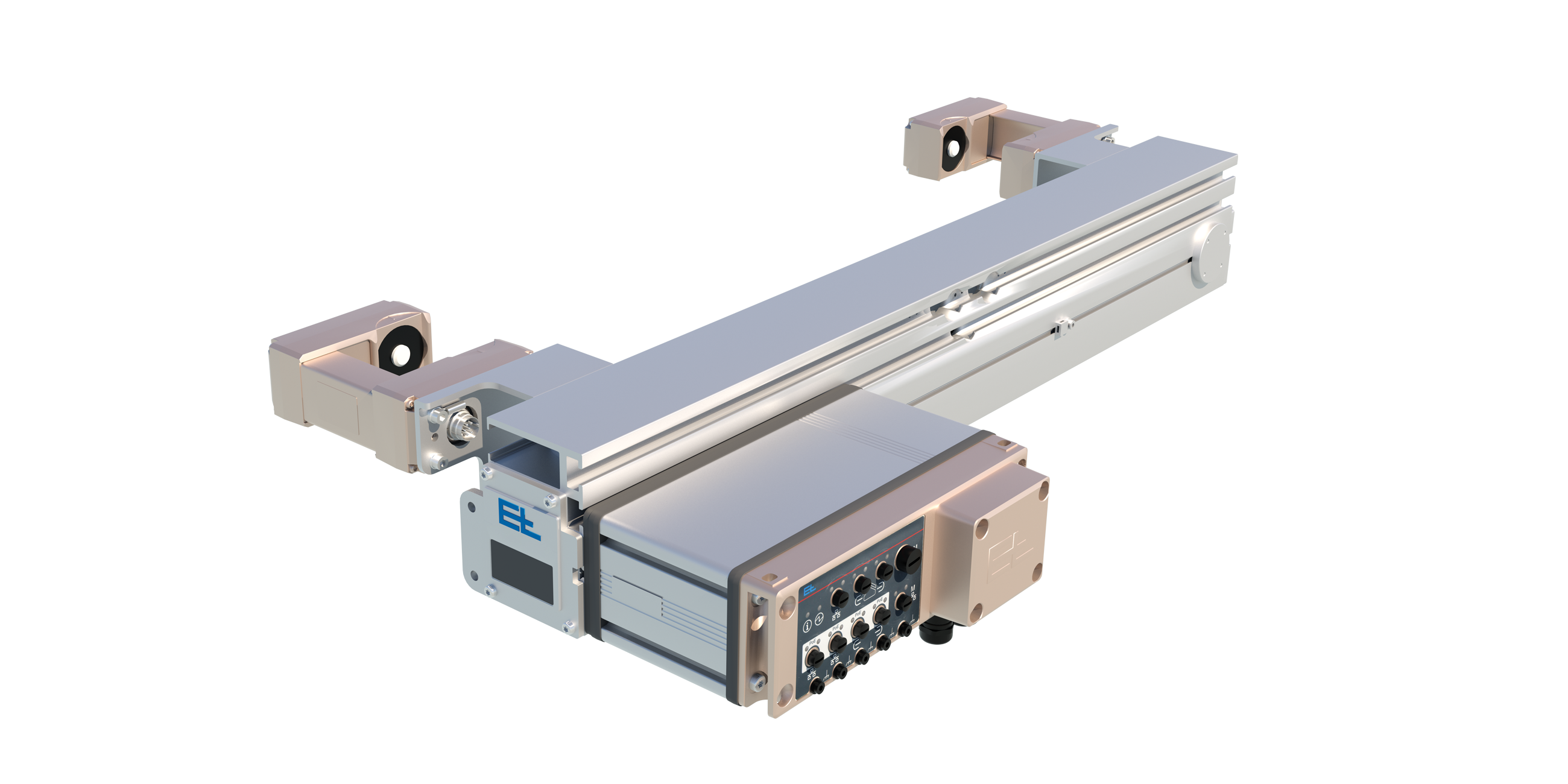

定位支撑梁 VS 80
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/support-beam/sensor-positioning/VS80.png
- 说明
- 技术数据
- 用于超声波、红外线和彩色对线电眼的机动线性电眼定位
- 采用单电机或双电机的无刷驱动技术
- 内置位置导正器、输出级和以太网交换机的紧凑结构
- 利用基于网络的管理，调试方便
- 可以实现电眼预定位、探边、自由移动和宽度测量等功能
- 内置电缆拖链
- 通过集成的 EtherNet/IP 或 Profinet 接口，便于连接客户控制系统
- 10 个集成的数字输入端和 2 个数字输出端（可配置）
| 工作电压额定值 | 24 V DC | |
| 工作电压额定范围 | 20 至 30 V DC（波动包括在内） | |
| 电流消耗 | 1.4 A DC （1 个定位驱动器） | |
| 2.4 A DC （2 个定位驱动器） | ||
| 电气接口 | 工作电压 24 V DC | 弹簧夹 |
| AG 9 工作电压 | M12 插头，L 编码 | |
| AG 9 通信 | M8 插头，D 编码 | |
| 电眼 CAN | 2 x M8 插头 | |
| 电眼 PoE | 2 x M8 插头 | |
| 以太网联网 | 2 x M8 插头 | |
| 数字输入端（可配置） | 10 个弹簧夹 | |
| 数字输出端（可配置） | 2 个弹簧夹 | |
| 接口 | 以太网协议 EL.NET | |
| 可选的现场总线接口 | 以太网 UDP | |
| Ethernet IP | ||
| Profinet | ||
| 额定工作宽度 | 最小 160 mm | 最大 5840 mm |
| 额定调节速度 | 1 至 100 mm/s | |
| 额定调节力 | 20 N | |
| 负载 | 最大 50 N | |
| 力矩 M1、M2、M3 | 最大 2 Nm | |
| 定位精度 | ≤ ±0.1 mm（每个滑座） | |
| 环境温度 | +10 至 +50 °C | |
| 存放温度 | -25 至 +80 °C | |
| 环境条件 | 干燥 | |
| 相对空气湿度 | 15 至 95 %（不冷凝） | |
| 认证 | 安装声明符合机械指令 2006/42/EG | |
| NRTL 证书，CU72210743 01 | ||
| 防护等级 | IP 54 | |
| 重量 | ||
| VS 8015 | 当 NB = 1000 mm 时为 10 kg | 每增加 100 mm 增加 0.6 kg |
| VS 8025 | 当 NB = 1000 mm 时为 11 kg | 每增加 100 mm 增加 0.6 kg |
| VS 8035 | 当 NB = 1000 mm 时为 12 kg | 每增加 100 mm 增加 0.6 kg |
