由于标签市场的高要求,100% 侦测系统变得越来越重要。出于对质量的高要求标准,导致在许多领域中,没有 100% 质量控制的产品,不允许被送到终端客户手中。这一障碍使许多印刷厂面临巨大挑战。

埃哈德+莱默尔凭借 SMARTSCAN 提供了一个创新的解决方案,检测能力甚至超过 100%。利用 200% 侦测可以更加可靠地检测印刷错误、材料损坏和缺失标签。SMARTSCAN 不仅是标签市场的质量保证,也可用于检查其他印刷应用,例如包装印刷。此外,也可以检测未印刷的同质材料,例如纸张或铝箔。

SMARTSCAN - 200% 印刷检测

SMARTSCAN 使用独特的双重记录程序进行检测。在此过程中,会在不同的时间记录两个图像流——一个在入射光照明下,一个在透射光照明下。每个图像流都会用对应的参考图像(黄金模板)进行对比并检查是否存在错误。

其优点是,除了典型印刷错误之外,还可以看到材料缺陷,例如标签或载体上的损坏、残料骨架、冲裁位置偏移、标签背面的粘接位置或残留物/昆虫。 另外为薄膜提供专用的孔洞侦测。

一键操作

只需点击一下按钮,就会设置 SMARTSCAN 并且立即准备就绪,可以进行检测。所有所需的参数都将自动保存,从而无需任何人工干预 。通过这种在整个市场上独一无二的自动化操作方案,用户几乎不必耗费时间,并且可以专注于具体的工作。

我们期待收到您的来信。

称谓
*Required field

请求可用的下载

我们会立即向您发送所有可用的组件和系统文件。

*Required field

系统信息

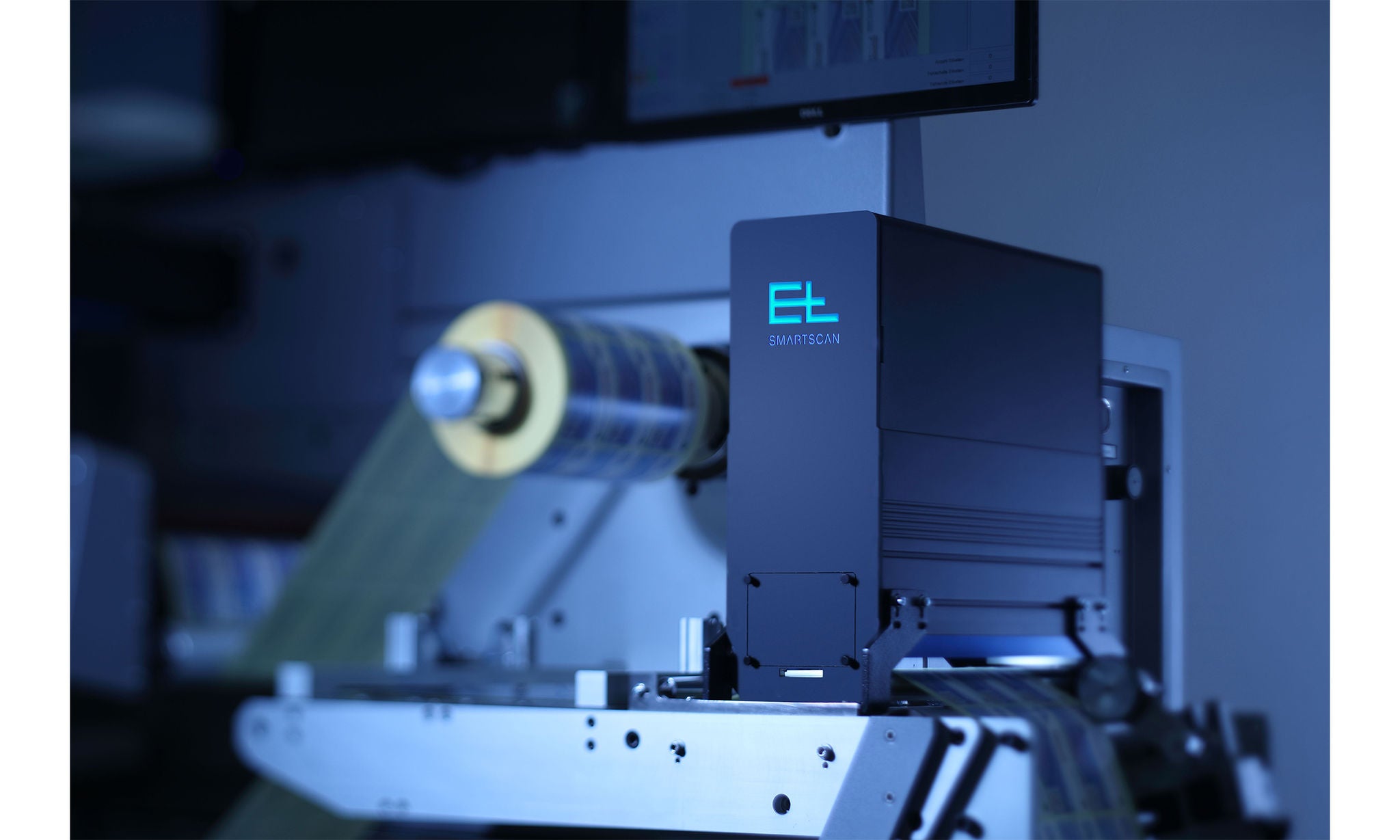

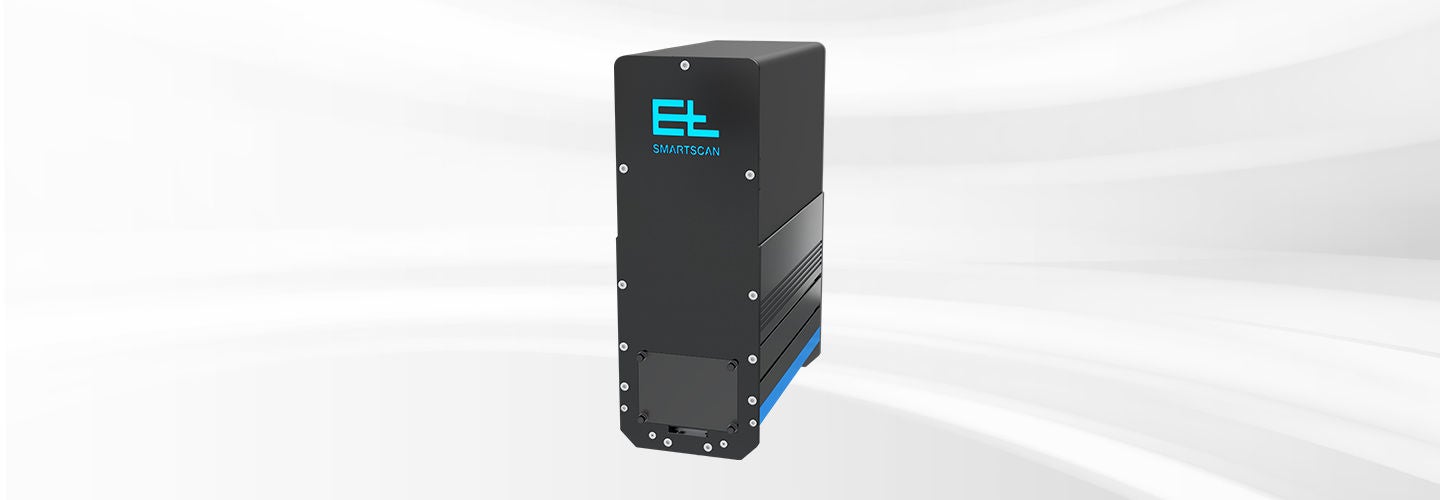

  • 用于标签和窄幅领域中印刷机和整理机上执行 200% 侦测的相机系统
  • 特殊的 LED 照明方案确保可靠的错误识别
  • 适用于纸张标签、透明和透明叠加标签以及光面薄膜

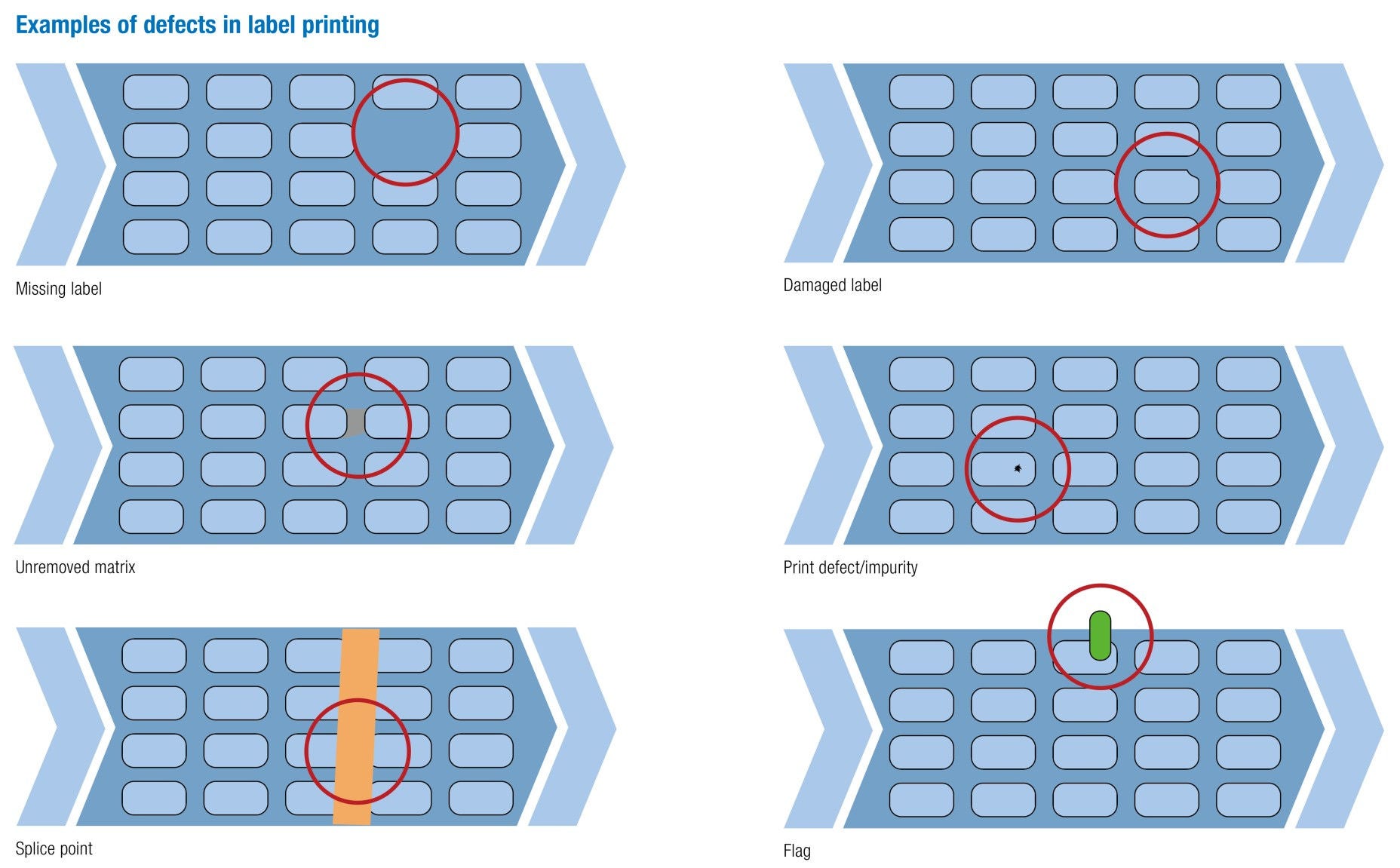

  • 错误分类,如标签错误、骨架残留、接合、标志、印刷错误、孔洞等
  • 易于系统集成(无需外部技术员)
  • 操作方式省时省力(一键式设置)

用于特殊应用的两个版本

  • SMARTSCAN 4K:
    更高的分辨率,用于更详细的错误识别
  • SMARTSCAN UV :
    用于检测荧光涂料、油墨和其他紫外线应用
更多功能
  • Report Manager – PDF 报告,用于记录检测的辊筒
  • PDF 比较 – 将相机基准图 (Golden Template) 与 PDF 印刷模板进行比较,用于识别印版中的错误,错误选择的印版,或者检查外语和字符集
  • 表面检测 – 用于检测未印刷的材料
  • 图像保存功能 – 保存可以自由选择的图像区域
  • 距离测量功能 – 联机测量距离、位置、重复图案长度或者幅面宽度
  • Pinhole 模块– 通过专门的 200% 检测技术,用于更好地识别孔错误
  • 编码模块– 用于读取二维码和 2D 编码
  • 更多...
Bahnbreite in mm180 mm & 265 mm / 350 mm / 470 mm / 510 mm & 560 mm / 660 mm / 680 mm & 790 mm
Sichtbereich in mm190 mm (7") & 275 mm (10") / 360 mm (14") / 480 mm (18") / 520 mm (20") & 570 mm (22") / 670 mm (26") / 690 mm (27") & 770 mm (30")
Kameraeinheit LxBxH330,8 x 154 x 418,3 mm / 430,8 x 154 x 418,3 mm / 530,8 x 154 x 418,3 mm / 630,8 x 154 x 418,3 mm / 730,8 x 154 x 418,3 mm / 830,8 x 154 x 418,3 mm
Max. Geschwindigkeitbis zu 600 m/min (Abhängig von der Systemkonfiguration)
Max. Bahnversatz±10 mm
Kameraauflösungbis 12 MP (abhängig von der Systemkonfiguration)
ChipRGB (Farbe)
Wellenlängenbereich UV-Strahlung365-370 nm LEDs (nur bei UV-Beleuchtung)
KameraschnittstelleEthernet/USB-3
BetriebssystemWindows 10 IoT Enterprise LTSC
Monitor22" LED-Touchscreen (HD-Auflösung)
MonitoranschlussDisplayPort
Betriebsspannung100-240 V AC, 50-60 Hz
Stromaufnahme 3,5 A
Temperaturbereich+0 °C bis +45 °C
Transport- und Lagertemperatur-30 °C bis +70 °C (nicht betauend)
SchutzartIP 20
Spannung für Eingänge/Ausgänge24 V DC
Max. Stromaufnahme der Ausgänge50 mA
Fehlerarten (Beispiele)Fehletiketten, Druckfehler, Farbfehler, Registerfehler, Stanzfehler, Insekten, Löcher, Barcodefehler (1D + 2D), Distanzfehler, UV- und Lackfehler, Fehler in RFID´s usw.
MaterialartenPapier, Folien (transparent, clear-on-clear, Glanzfolien, opak)

“作为自动化和质量保证领域的市场领导者,我们在印刷、挤出和加工行业树立标准。

凭借我们全新的联网方案,现如今,我们已在自动化领域更上一层楼。”




Dirk Schröder

纸/薄膜/特殊市场销售负责人

安全理念

IT 安全和系统安全方面的一大好处:借 助于 SMARTSCAN 的安全概念,即使在停 电、病毒攻击、针对性的人为操纵或操 作错误的情况下,也不会有数据丢失或 SMARTSCAN 无法继续运行的风险。 操作系统、SMARTSCAN 软件和系统数据 均位于 SMARTSCAN 计算机的只读硬盘分 区 C 上,因此深具安全保障。只有含有 系统参数、订单数据和角色日志的分区 D 可以写入数据。如果有必要,可以通 过重启 SMARTSCAN,在几秒钟内恢复到 原来的状态。不需为此完全关闭操作系 统。这样的安全理念使得 SMARTSCAN 非 常坚固可靠。
