系统信息

功能

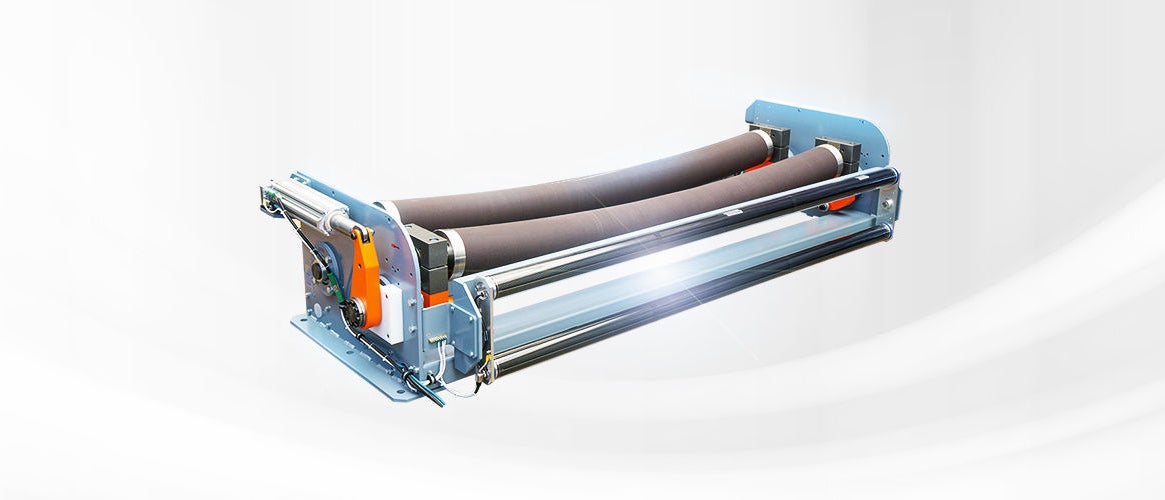

两根延展辊形成了扩幅系统 CordAliner 的基础。根据不同的摆入角度,两根机械连接的辊子使轮胎帘线拉伸或压缩。

应用范围

需要扩幅系统,以便在整个幅面宽度上确保均匀的帘线分布,以及确保连贯且均匀的材料宽度。

应用

扩幅系统可以安装在所有位置上。进料长度应至少为一个材料宽度,而出料长度则应尽可能短。仅当幅面居中地送入扩幅系统时,才能够确保理想的扩幅。

CordAliner

图例说明

K = 卷料幅面的纠偏量 | AB = 工作宽度 | L1 = 进料长度 | L2 = 出料长度 | 1 = 进料辊 | 2 = 全幅扩布系统 CordAliner | 3 = 宽频带传感器 | 4 = 固定辊

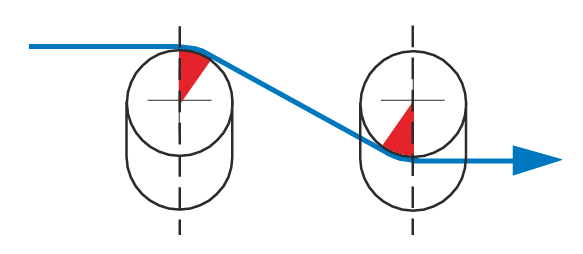

拉伸

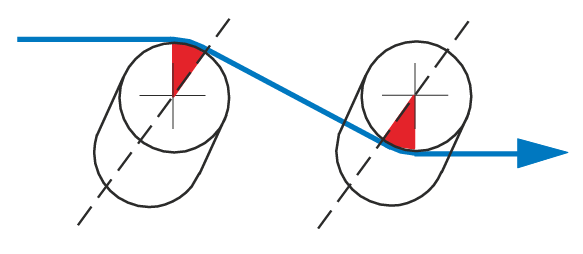

压缩

CordAliner
CordAliner

幅面导正系统

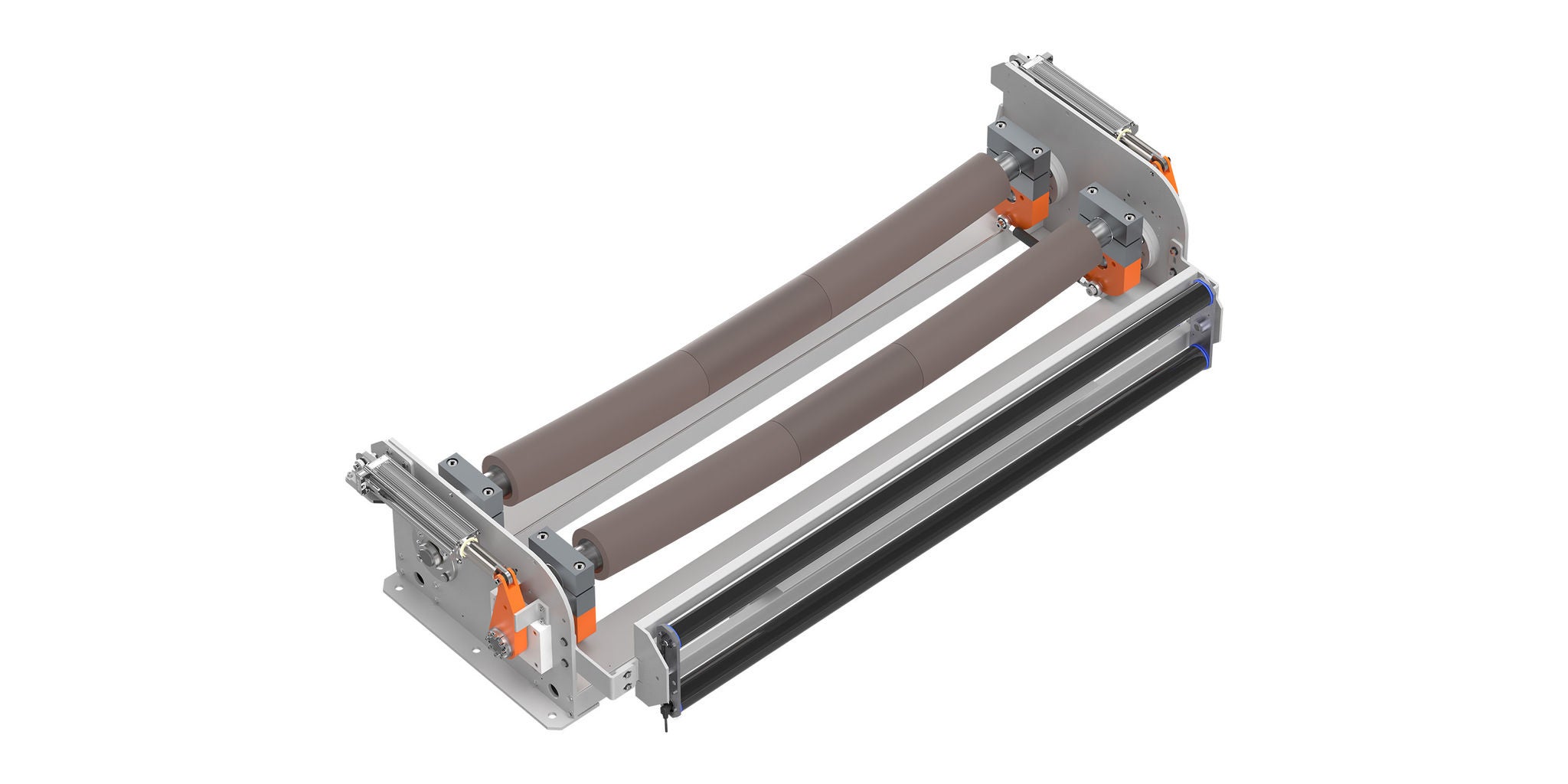

扩幅系统 CordAliner BCB31

带两个在中间分开的弧形辊的扩幅系统,用于在整个材料宽度上实现恒定的轮胎帘布幅宽控制

更多信息

系统组件

红外线宽频带电眼 FE 46

用于幅面中心、幅面边缘侦测和宽度测量的数字式红外线宽频带传感器,管距(净跨度)为 160 mm

更多信息

CCD 摄像机 OL 82

顺畅地识别幅面边缘、位置感测、卷料幅面导正、材料识别和宽度测量

更多信息

操作装置 DO 42

可视化显示并操作幅面导正系统,可多重操作最多 255 个幅面导正回路

更多信息

数据网络控制中心 DN 40

数据网络控制中心用于集中连接导正系统内的所有部件

更多信息

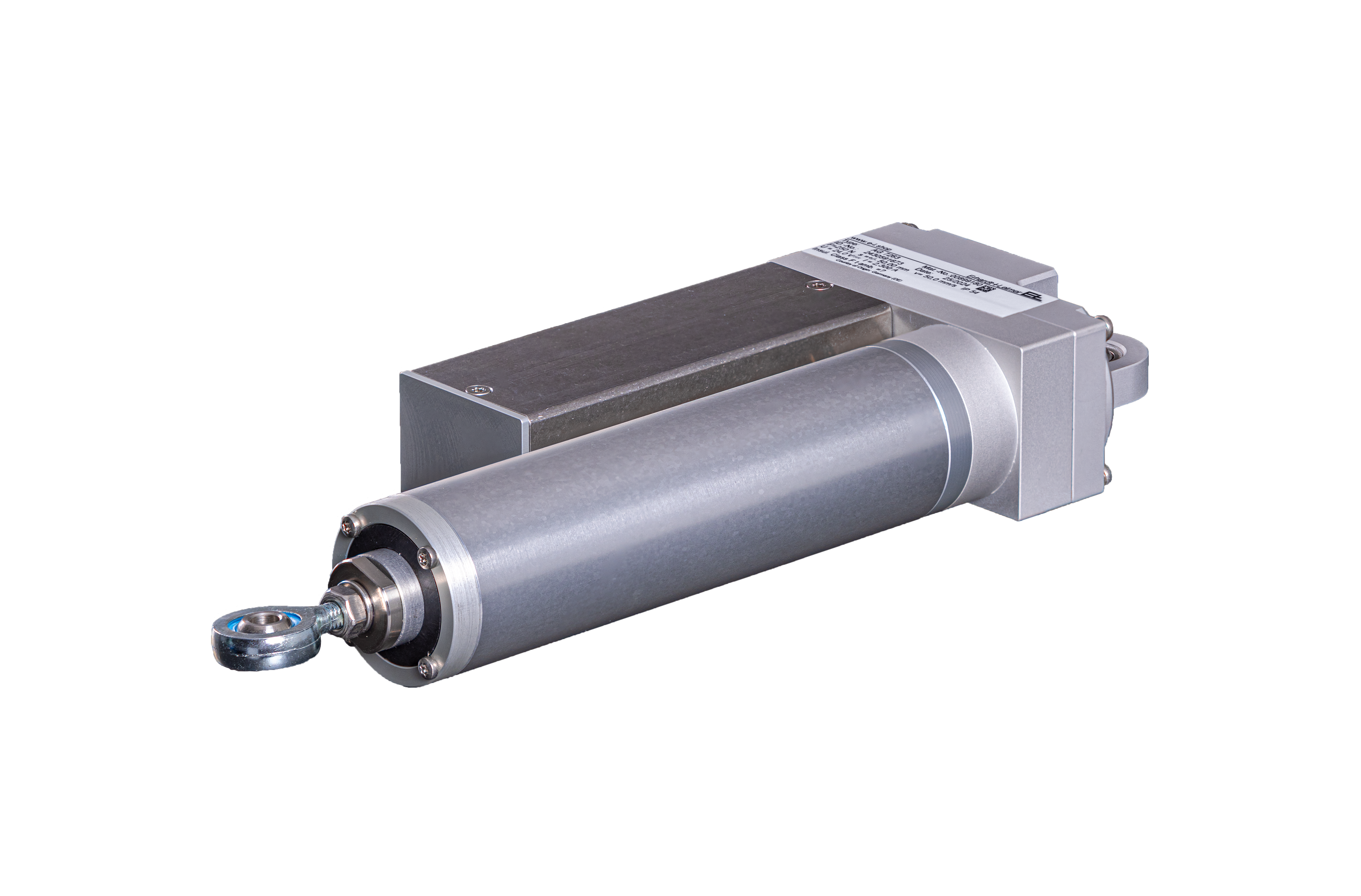

直线驱动单元 EL.MOTION AG 72

直线调节驱动器,采用无磨损无刷驱动技术,最大调节力 1000 N

更多信息

直线驱动单元 EL.MOTION AG 72

直线调节驱动器,采用无磨损无刷驱动技术,最大调节力 1000 N

更多信息

伺服驱动器 AG 90

直线调节驱动器,采用无磨损无刷驱动技术,最大调节力 800 N

更多信息

调节驱动器 AG 91

直线调节驱动器,采用无磨损无刷驱动技术,最大调节力 1000 N

更多信息

直线式驱动单元 AG 93

直线调节驱动器,采用无磨损无刷驱动技术,最大调节力 3000 N

更多信息

调节驱动器 STO AG 9__2

直线调节驱动器,采用无磨损无刷驱动技术,用于实现功能安全性

更多信息
