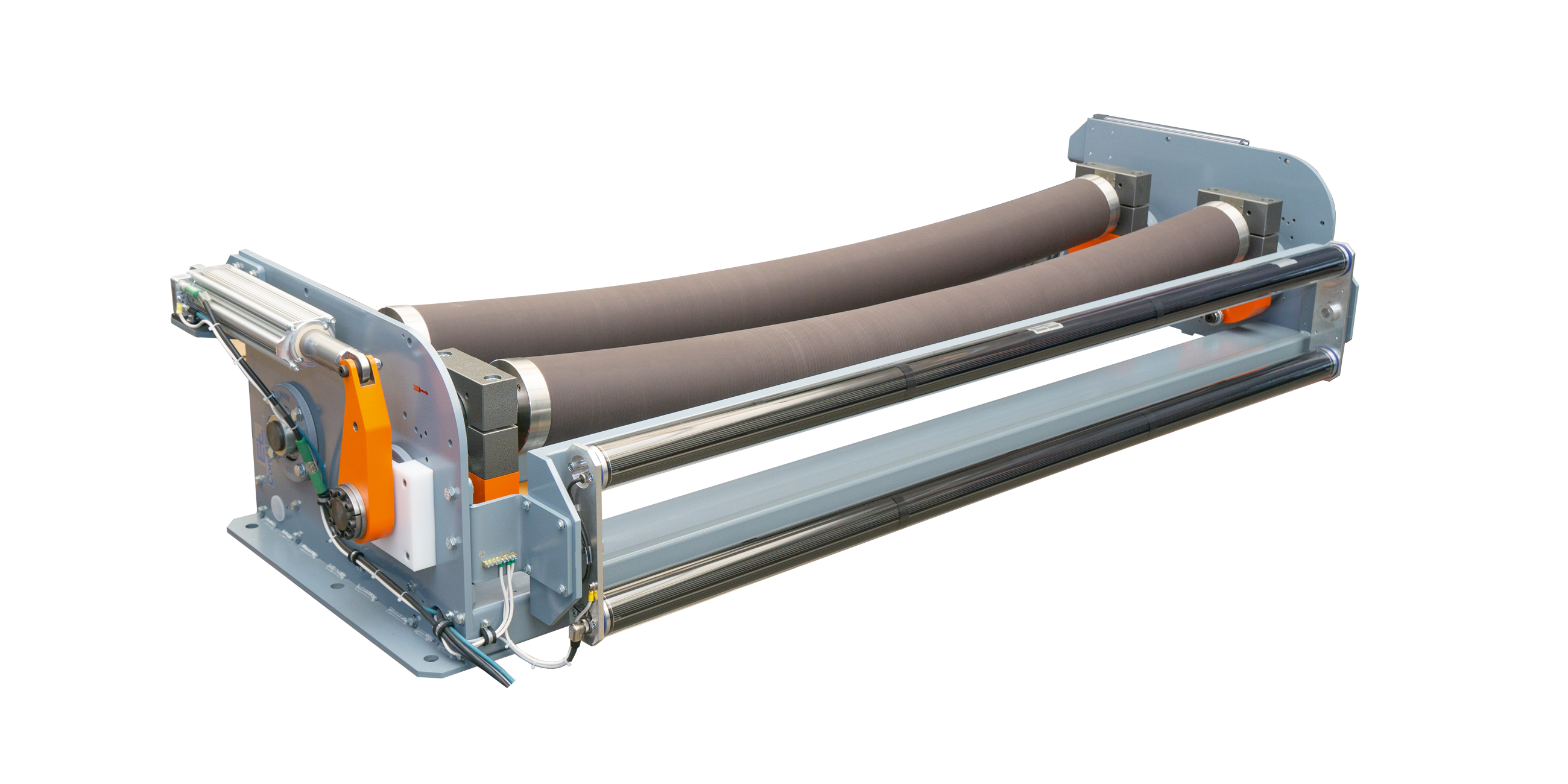

扩幅系统 CordAliner BCB31
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/web-guiding/web-width-control-guiding-system/BCB31.png
- 说明
- 技术数据
- 紧凑的扩幅系统，用于在整个幅面宽度上实现轮胎帘线稳定的幅面宽度调控，采用无磨损的无刷数字驱动技术，可实现最高的纠偏精度和导正动态性能
- 在压光机高压区提高轮胎帘布纬纱分布质量
- 可以和红外线宽频带传感器 FE 46 或者 CCD 摄像机 OL 82 组合，用于采集轮胎帘线边缘
- 集成的现场接口 Ethernet UDP/IP、EtherNet/IP，选配 Profinet 和其他数据总线系统
- 使用标准网络浏览器或者借助 OP 34/36，可通过基于网络的管理进行操作、服务和诊断
| 导正精度 | ±1 mm（取决于传感器） |
| 幅面扩幅宽度 | 最大 50-100 mm |
| 幅面边缘进给精度 | ± 10 mm |
| 额定宽度 | 1400 至 2100 mm |
| 额定调节速度 | 1-10 mm/s |
| 辊子直径 | 150 mm |
| 辊表面 | NBR、Hypalon、客户需求 |
| 幅面张力 | 20.000 N |
| 环境温度 | 0°C 至 +50°C |
| 空气相对湿度 | 15 至 95 %（不冷凝） |
| 工作电压 | |
| 额定值 | 24 V DC |
| 额定范围 | 20 至 30 V DC（波动包括在内） |
| 电流消耗 | 最大 15 A DC |
| 现场总线接口 | Ethernet UDP/IP |
| EtherNet/IP | |
| 可选：Profinet 和其他数据总线系统 | |
| 防护等级 | IP 54 |
| 型号 | Ø 辊子直径 | 辊子长度 |
| BC 3135 | 2 x 150 mm | 1400 至 2100 mm |
