系统信息

功能

在导正架系统 ELGUIDER 中,卷料幅面经历四次 90° 转向。该幅面导正系统基于一个带有两根转向辊的可摆动调节框架。其旋转点虚拟位于进料路径内。只有围绕这个旋转点摆动后才可以对幅面进行侧向导正。前提条件是始终存在足够的幅面张力,能确保幅面和调节辊之间力的传递。

应用范围

通过最优化充分利用弹性范围,旋转架尤其适用于狭窄空间的幅面导正。

应用

幅面张力、弹性模量和所需纠偏量越大,进料长度、出料长度和传送长度就必须设计得越长。根据经验,这些区段的长度应为幅面宽度的 60 - 100 %。电眼的位置必须尽可能靠近调节辊的后面。

ELGUIDER

图例说明

A = 进料口上的幅面张力分布 | B = 出料口上的幅面张力分布 | K = 幅面纠偏 | a = 纠偏角度最大 ±5° | σ1 = 幅面基本张力 | σ2 = 通过辊子框架在进料口上的摆动运动实现张力分布 | σ3 = 通过辊子框架在出料口上的摆动运动实现张力分布 | 1 = 旋转点 | 2 = 进料辊 | 3 = 辊子框架 | 4 = 传感器 | 5 = 固定辊 | LÜ = 传送长度 | L1 = 进料长度 | L2 = 出料长度 | AB = 工作宽度

旋转架系统

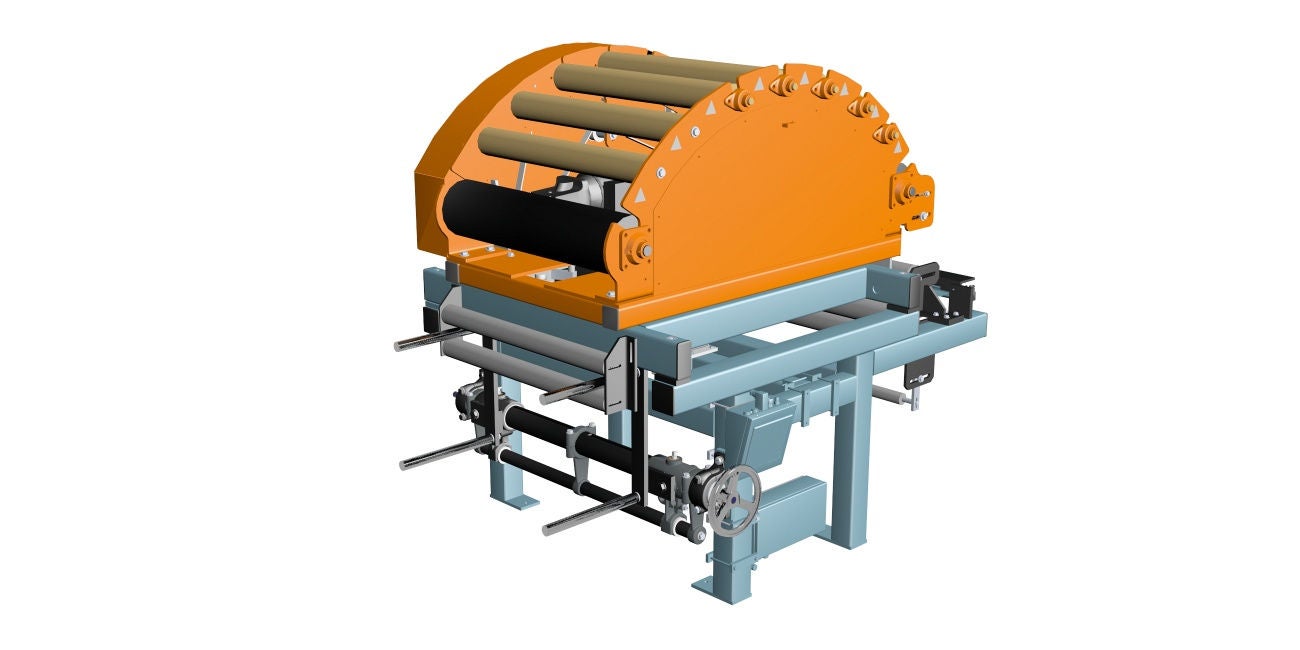

带辊架的导正架系统 ELGUIDER DRB73

采用框架结构、带辊架的导正架系统,用于在钢丝帘线切割机上导正来自线束的钢丝帘线

更多信息

系统组件

红外线探边传感器 PoE FR 54

采用逆反射原理的红外线探边传感器,测量范围 ±10 mm,分辨率 0.02 mm

更多信息

红外线宽频带电眼 FE 46

用于幅面中心、幅面边缘侦测和宽度测量的数字式红外线宽频带传感器,管距(净跨度)为 160 mm

更多信息

CCD 摄像机 OL 82

顺畅地识别幅面边缘、位置感测、卷料幅面导正、材料识别和宽度测量

更多信息

相机电脑 DO 82

高性能相机计算机,在客户专属应用中用于最多两台相机和不同的应用。

更多信息

数据网络中心 DN 10

用于客户自定义软件的 E+L 电脑,主要用作客户方操作硬件和 E+L 系统网络之间的连接件。

更多信息

数据网络控制中心 DN 40

数据网络控制中心用于集中连接导正系统内的所有部件

更多信息

操作装置 DO 42

可视化显示并操作幅面导正系统,可多重操作最多 255 个幅面导正回路

更多信息

带数据网络中心的操作装置 DO 32

用于简单幅面导正的操作装置,没有电动传感器调节

更多信息
