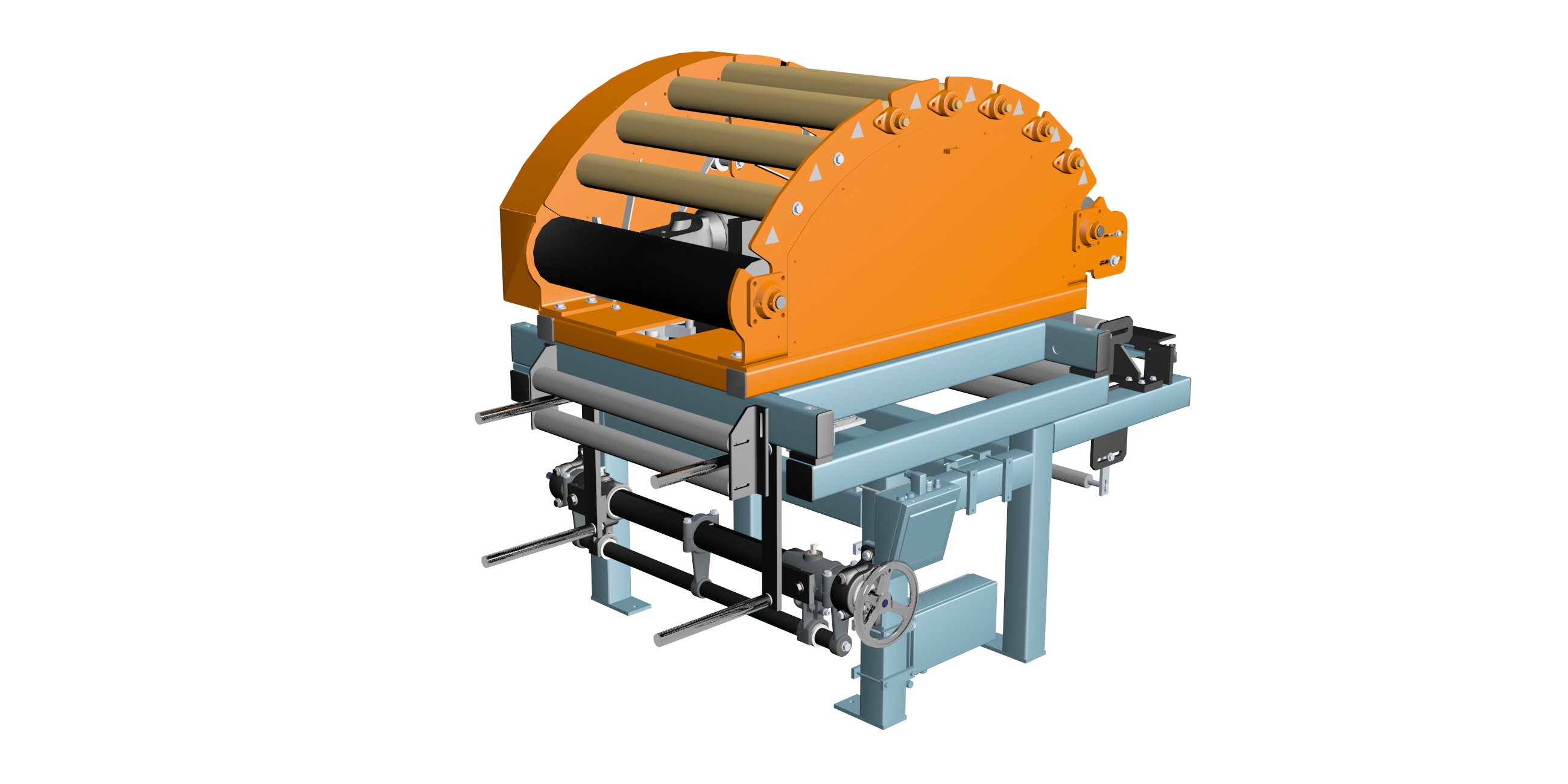

带辊架的导正架系统 ELGUIDER DRB73
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/web-guiding/pivoting-frame/DRB73.png
- 说明
- 技术数据
- 采用框架结构、带辊架的导正架系统，用于在钢丝帘线切割机上导正来自线束的钢丝帘线
- 无磨损的无刷驱动技术，可实现最高的控制精度和导正动态性能
- 可以与红外线探边传感器 FR 52 或者 OL 82 CCD 线阵相机进行组合
- 在星形或串联拓扑中可通过以太网与 EL.NET 导正系统联网
- 可选配内置的以太网 IP、以太网 UDP 或 Profinet 现场总线接口
- 使用标准网络浏览器通过基于网络的管理可轻松进行服务和诊断
| 纠偏精度 | < ±0,2 mm |
| 额定宽度 | 500 - 700 mm |
| 传送长度 | 1300 mm |
| 额定调节行程 | 最大 ±25 mm |
| 额定调节速度 | 1 至 30 mm/s（AG 93，F=3000 N） |
| 幅面张力 | 最大 2000 N |
| 辊子直径 | 2 x 168/ 5 x 84 mm |
| 环境温度 | +10°C 至 +50°C |
| 相对空气湿度 | 15 至 95%（不冷凝） |
| 工作电压 | |
| 额定值 | 24 V DC |
| 额定范围 | 20 至 30 V DC（波动包括在内） |
| 使用电源时的额定范围 | 100 至 240 V，50/60 Hz |
| 电流消耗 | 最大 5.5 A DC |
| 接口 | Ethernet UDP/IP, EtherNet/IP |
| 可选：Profinet 和其他数据总线系统 | |
| 防护等级 | IP 54 |
