功能

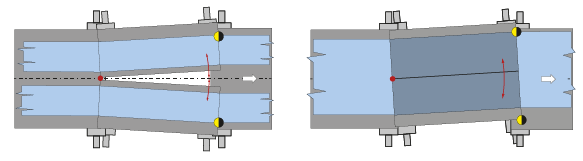

在传送带导正时，会将幅面进行 4 次 90° 的转向。在此过程中，一个在进料层面中带有旋转点的可旋转传送带构成了系统的基础。在围绕该旋转点回转后，才可以在出料口上通过调节驱动器实现对幅面的修正。前提条件始终是幅面与传送带之间足够的力传递。
应用范围
在传送带上移动橡胶幅面的各个部位，同样也可以将传送带设计用于幅面导正。
应用
进料幅面与出料幅面必须始终和输送幅面呈 90° 夹角。 进料和出料长度应至少为幅面宽度的 50%。位置采集传感器必须在出料长度的上部三分之一处采集幅面边缘。
图例说明

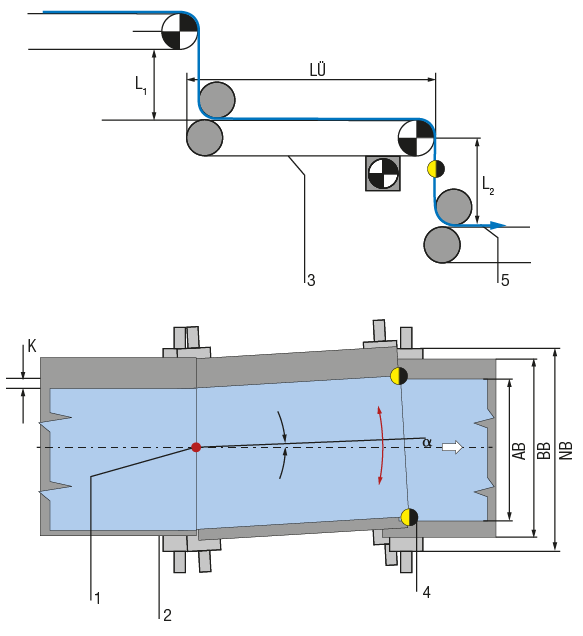

K = Web correction | α = Angle of cut edge | AB = Operating width | BB = Belt width | NB = Nominal width | LÜ = Transfer length | L2 = Outfeed path | 1 = Pivot point | 2 = Infeed conveyor belt | 3 = Conveyor belt | 4 = Sensor | 5 = Conveyor belt fixing | L1 = Infeed path
