系统信息

功能

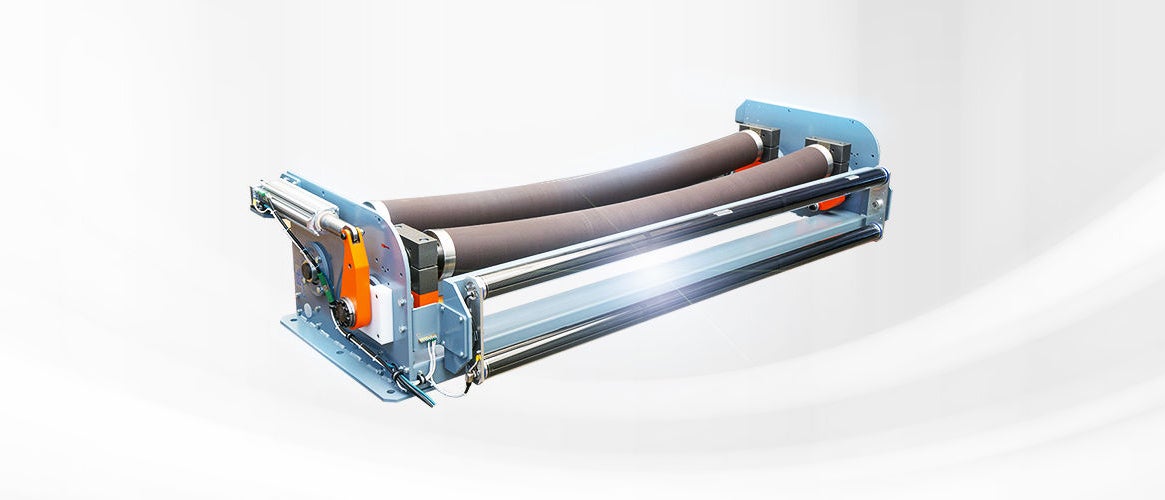

幅面宽度控制的基础是两根延展辊。根据不同的摆入角度,两根机械连接的辊子使轮胎帘线拉伸或压缩。

应用范围

特别是在压延线上或在收卷机前的热拉线上,必须使用全幅扩布系统,以实现均匀的纬纱分布。

应用

扩幅系统 CordAliner 可以安装在所有位置上。进料长度应至少为一个幅面宽度,而出料长度应尽可能短。

在 CordAliner 前方另外使用一个幅面导正系统时,可实现最佳材料宽度控制。

图例说明

K =幅面边缘修正 | AB = 工作宽度 | L1 = 进料长度 | L2 = 出料长度 | 2 = 进料辊 | 3 = 全幅扩布系统 CordAliner | 4 = 传感器 | 5 = 固定辊

幅面导正系统

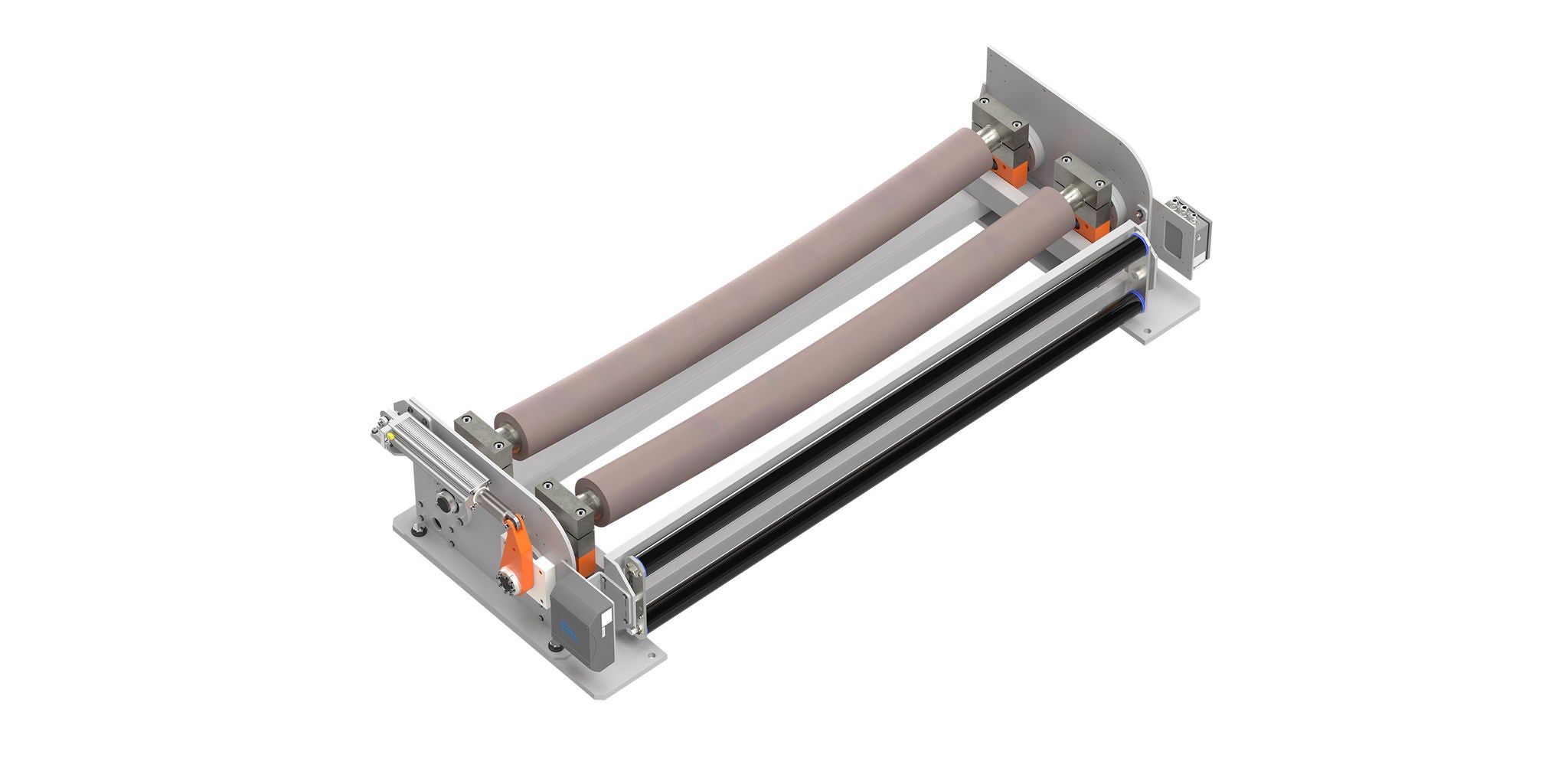

扩幅系统 CordAliner BCB21

带两个弧形辊的扩幅系统用于在整个材料宽度上实现恒定的轮胎帘布幅宽控制

More info

系统组件

红外线宽频带电眼 FE 46

用于幅面中心、幅面边缘侦测和宽度测量的数字式红外线宽频带传感器,管距(净跨度)为 160 mm

More info

操作装置 DO 42

可视化显示并操作幅面导正系统,可多重操作最多 255 个幅面导正回路

More info

数据网络控制中心 DN 40

数据网络控制中心用于集中连接导正系统内的所有部件

More info
