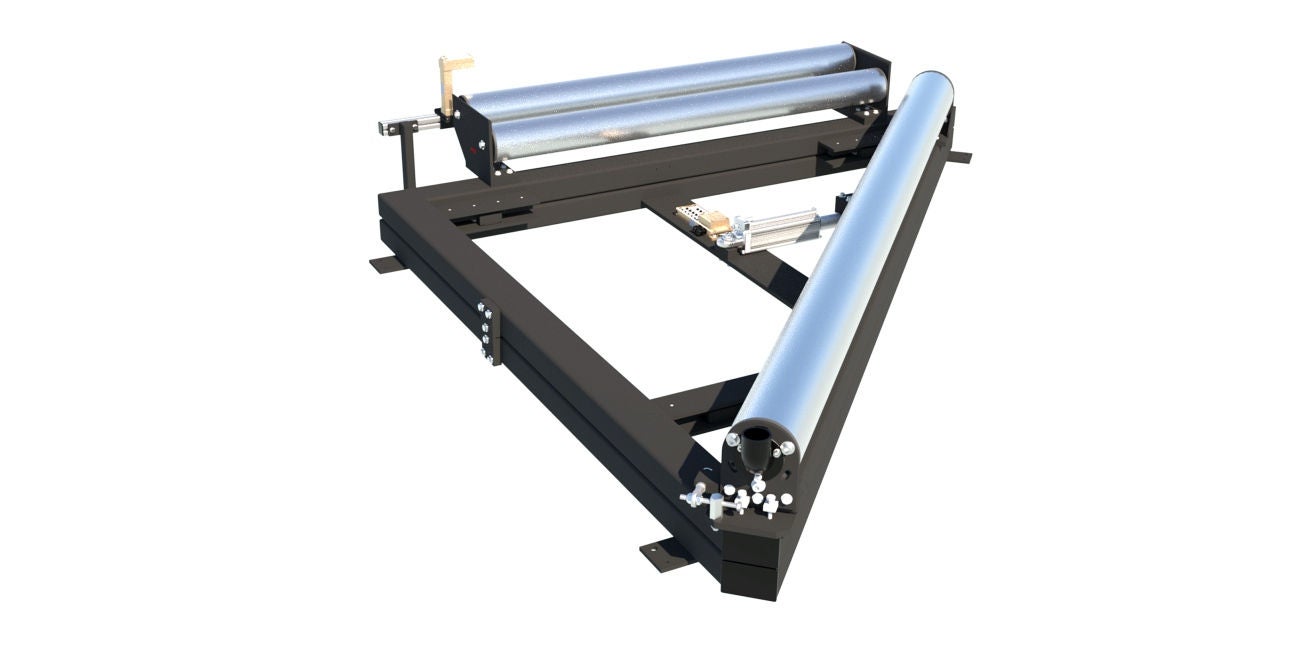

转向杆系统 ELTURNER

用转向杆系统 ELTURNER 进行幅面导正是基于以下原理：与幅面的纵向轴和横向轴成 45° 角安装了一根杆，幅面在杆上缠绕了 180°。这样一来，首先会使卷料幅面运行方向改变 90°。为了同时导正幅面，根据调节信号将转向杆平行于进料路径推移，并在出料口将卷料幅面沿横向偏移。

如果在幅面转向 90° 后，由于空间狭窄而无法安放 ELGUIDER 或 ELROLLER 系统，最好使用转向杆控制系统。

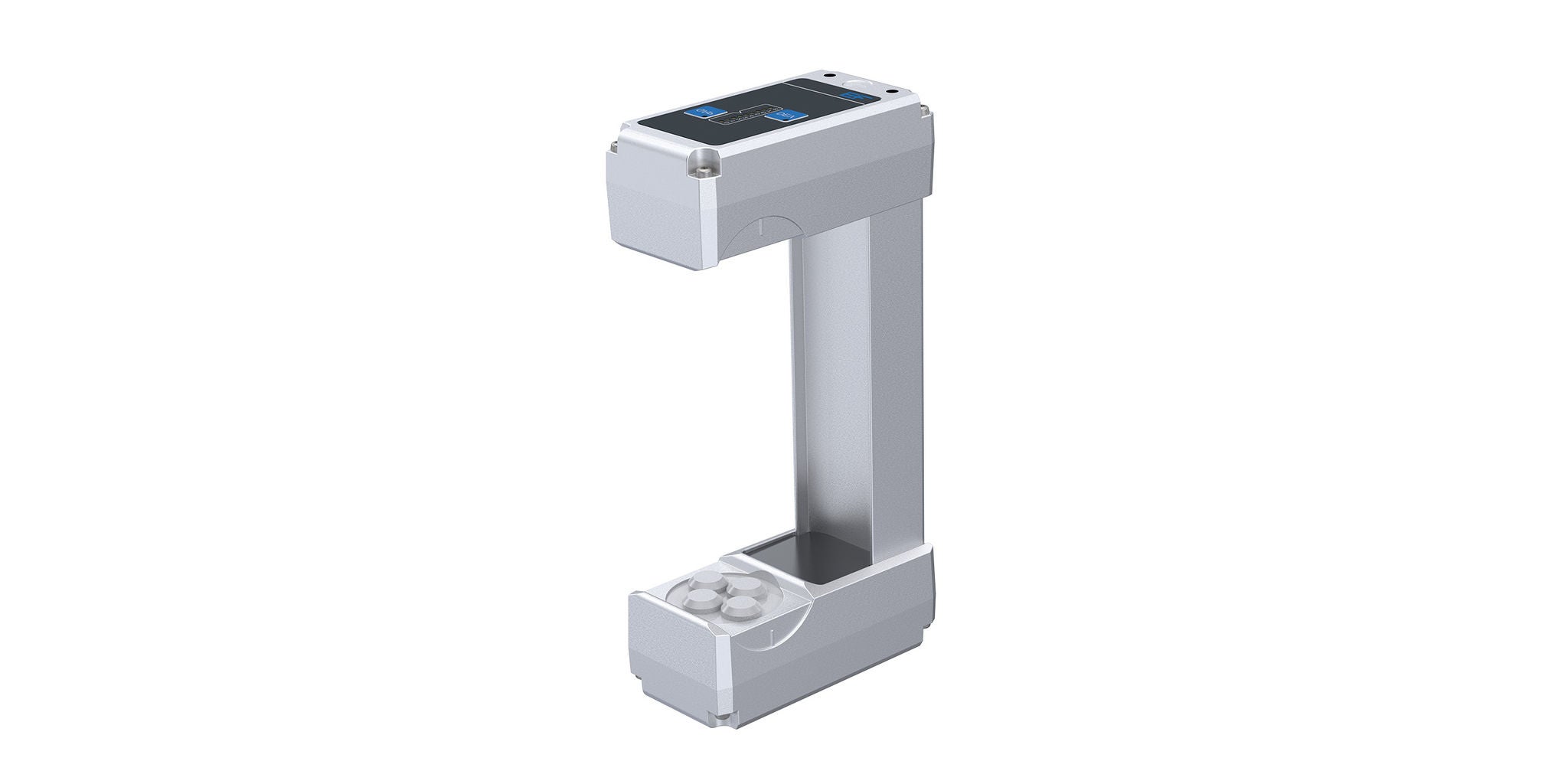

使用转向杆时进行幅面导正时，转向杆和幅面之间必须始终存在逐点的力的传递。为了保护卷料幅面表面，可以在转向杆和卷料幅面之间用一个气垫以减少摩擦。这样可以实现最高 ±1 mm 的导正精度。为了改善调节动态性能，除了转向杆外，另外还应有一根导向辊一起运行。导向辊和固定辊之间的距离应为材料宽度的一半。电眼必须尽可能安装在靠近出料辊后方。
