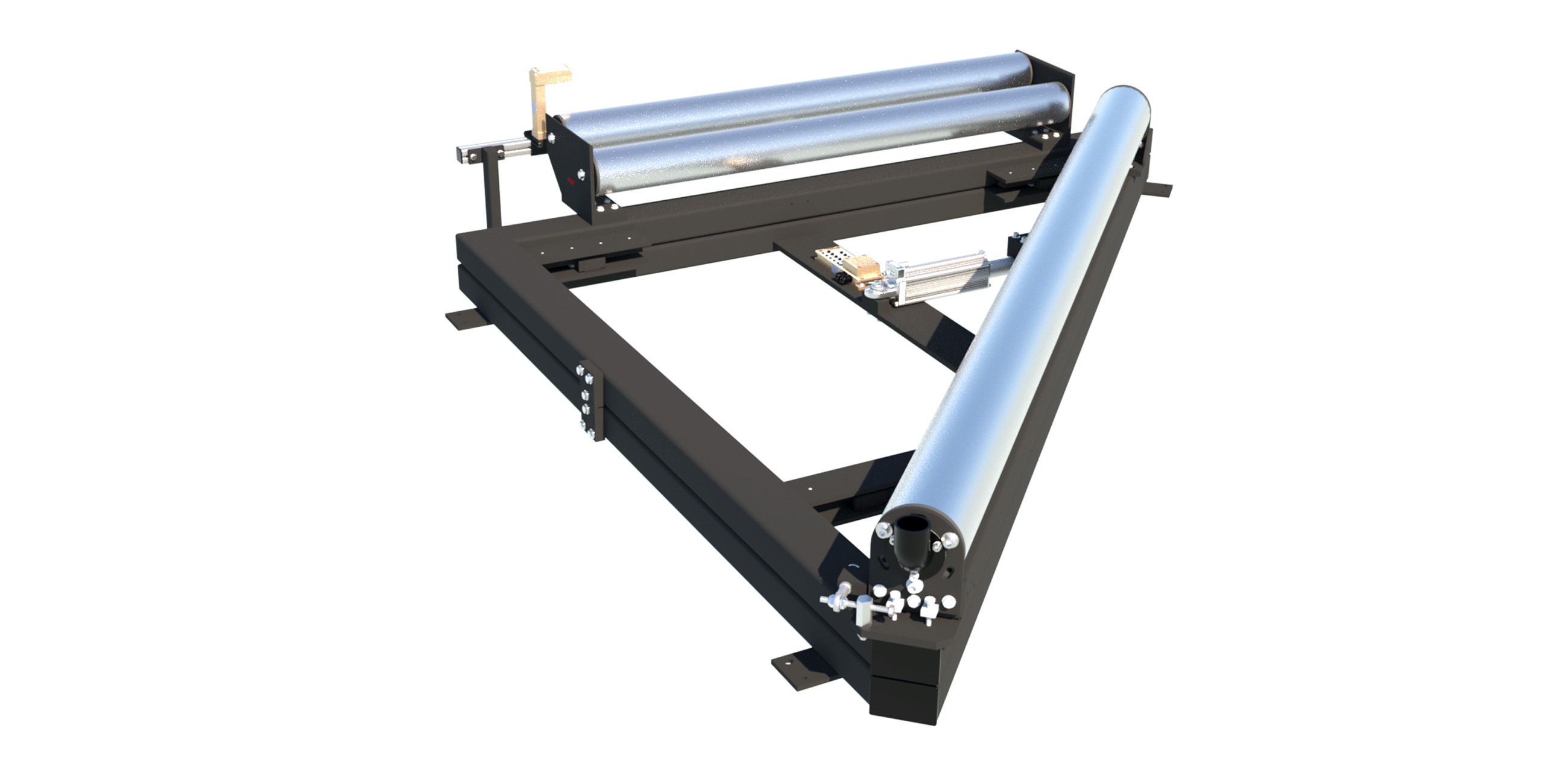

转向杆系统 ELTURNER TGB13/23
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/web-guiding/turning-bar/TGB1323.png
- 说明
- 技术数据
- 紧凑型转向杆系统采用无磨损的无刷驱动技术，可实现最高的控制精度和导正动态性能
- 可选带气动通风口的转向杆
- 可以和 FR 54 红外线或者 FX 42/52 超声波边缘传感器组合，用于可靠地采集纸张和透明薄膜边缘
- 内置数字导正器带位置、转速和电流调节器，可实现最高纠偏精度
- 在星形或串联拓扑中可通过以太网与 EL.NET 导正系统联网
- 可选择集成现场总线接口以太网/IP 或者 Profinet
- 使用标准网络浏览器通过基于网络的管理可轻松进行服务和诊断
| 纠偏精度 | < ±1 mm（取决于材料） |
| 误差频率 | 最大 2 Hz |
| 额定宽度 | 400 至 3000 mm |
| 额定调节行程 | ±25 mm / ±50 mm / ±75 mm / ±100 mm |
| 出料辊上的额定调节速度 | 最大 30 mm/s（AG 90，F=800 N/AG 93，F=3000N） |
| 幅面张力 | 最大 1000 N / 2000 N |
| 转向杆直径 | 80/100/120/160/200 mm |
| 环境温度 | +10 °C 至 +50 °C |
| 存放温度 | -20 °C 至 +80 °C |
| 相对空气湿度 | 15 至 95 %（不冷凝） |
| 工作电压 | |
| 额定值 | 24 V DC |
| 额定范围 | 20 至 30 V DC（波动包括在内） |
| 使用电源时的额定范围 | 100 至 240 V，50/60 Hz |
| 电流消耗 | 最大 2.5 A DC（电眼手动定位） |
| 可选的现场总线接口 | 以太网 UDP；以太网/IP；Profinet |
| 认证 | 安装声明符合机械指令 2006/42/EC |
| 防护等级 | IP 54 |
