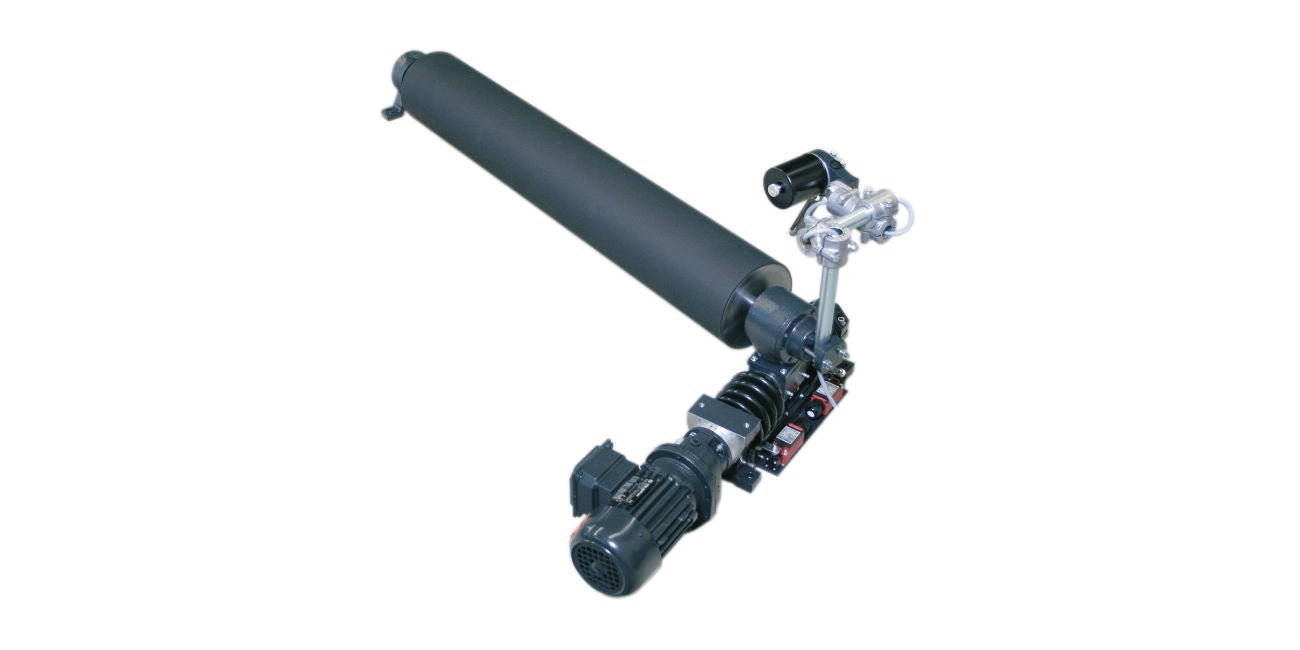

带三点式导正器的回转辊系统 ELBANDER

与输送带运行方向倾斜的辊子引起输送带横移运动。回转辊系统 ELBANDER 利用这一作用原理进行输送带导正。其中，旋转辊的旋转点是两个轴承位置中的一个。调节辊根据纠偏要求围绕该点被倾斜定位。

回转辊系统主要用于在传送带上进行输送带导正。

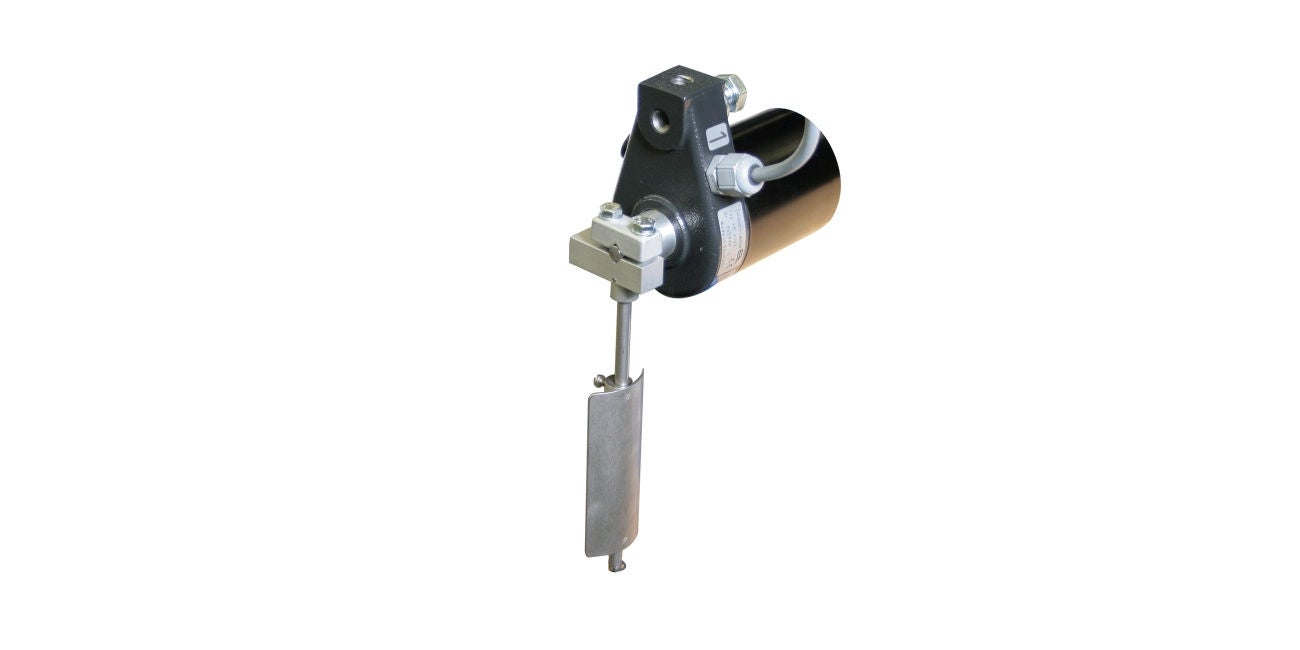

在输送带上，下回行段的回转辊必须直接安装在头辊前面。执行器必须与输送带运行方向成 15° 角布置。调节运动必须在进料和出料长度之间的角平分线上进行。进料长度应至少为一个输送带宽度。出料长度应尽可能地短。调节辊的缠绕角应在 40° 到 60° 之间。当生产速度 > 1000 m/min 时，缠绕角必须减至 10° − 20°。通过一个紧靠在调节辊前面的探边电眼进行位置侦测。为了排除张紧辊对输送带导正系统可能造成的干扰，仅允许对张紧辊平行于轴进行调节。
