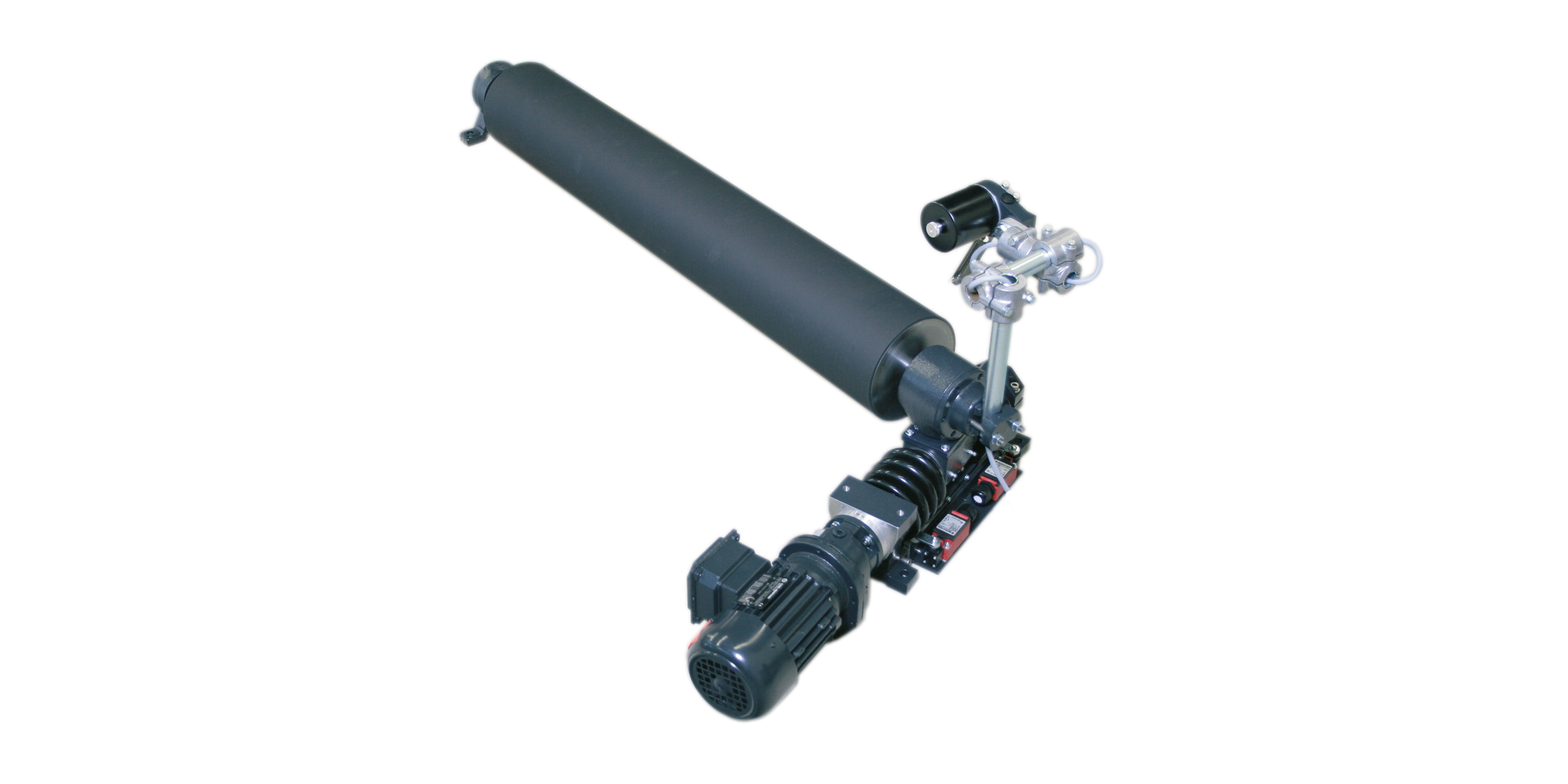

回转辊系统 ELBANDER VGA19
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/web-guiding/belt-guiding/VGA19.png
- 说明
- 技术数据
- 紧凑型回转辊系统采用机械式探边
- 设计用于 2500 N 的载荷
- 机电式探边电眼 F 31 或 FM 04，用于侦测边缘位置
- 带调节量反馈装置的三点导正器，用于监控积分式执行机构
- 直线导轨，带自锁式梯形丝杆、转矩支撑件和交流驱动器
| 纠偏精度 | < ±1 mm |
| 额定调节行程 | ±60 mm |
| 额定调节速度 | 3.5 mm/s |
| 额定调节力 | 3 kN |
| Ø25mm 执行器载荷 | 最大 5 kN |
| Ø25mm 固定轴承 | 最大 5 kN |
| 环境温度 | +0° C 至 +60 °C |
| 工作电压 | Δ3x200 至 290/Y346 至 500 V，50 Hz， |
| Δ3x200 至 330/Y346 至 575 V，60 Hz | |
| 控制电压 | 120/230 V, 50/60 Hz |
| 电流消耗 | Δ0.8 -1.47/Y0.51 - 0.85 A, 50 Hz |
| Δ0.83-1.38/Y0.48 - 0.80 A, 60 Hz | |
| 防护等级 | IP 54 |
| 不含调节辊的重量 | 22.5 kg |
| 固定轴承重量 | 1.4 kg |
