系统信息

功能

两个点激光传感器同步横移穿过运行产品(胎面、胎壁、内衬层、帘线)并侦测外轮廓。装有精密线性导正器的花岗岩框架可提高温度稳定性并减少振动,从而实现高精度的胎纹侦测。

应用范围

高精度的在线胎纹侦测主要用于挤压设备检查胎面、胎壁和内衬层。在温暖地区,胎纹侦测用于过程控制,避免提前识别到规格偏差并传递给 PLC。在寒冷地区,胎纹侦测系统用于质量控制和记录。

应用

E+L TRISCAN TR 用于胎纹侦测,在挤压线上直接安装在挤压机后方(用于过程控制),和/或尽可能安装在冷却段端部(用于质量保证)。也可用于辊头压延机中进行厚度测量。花岗岩框架可成倍减少热膨胀。

ELTENS

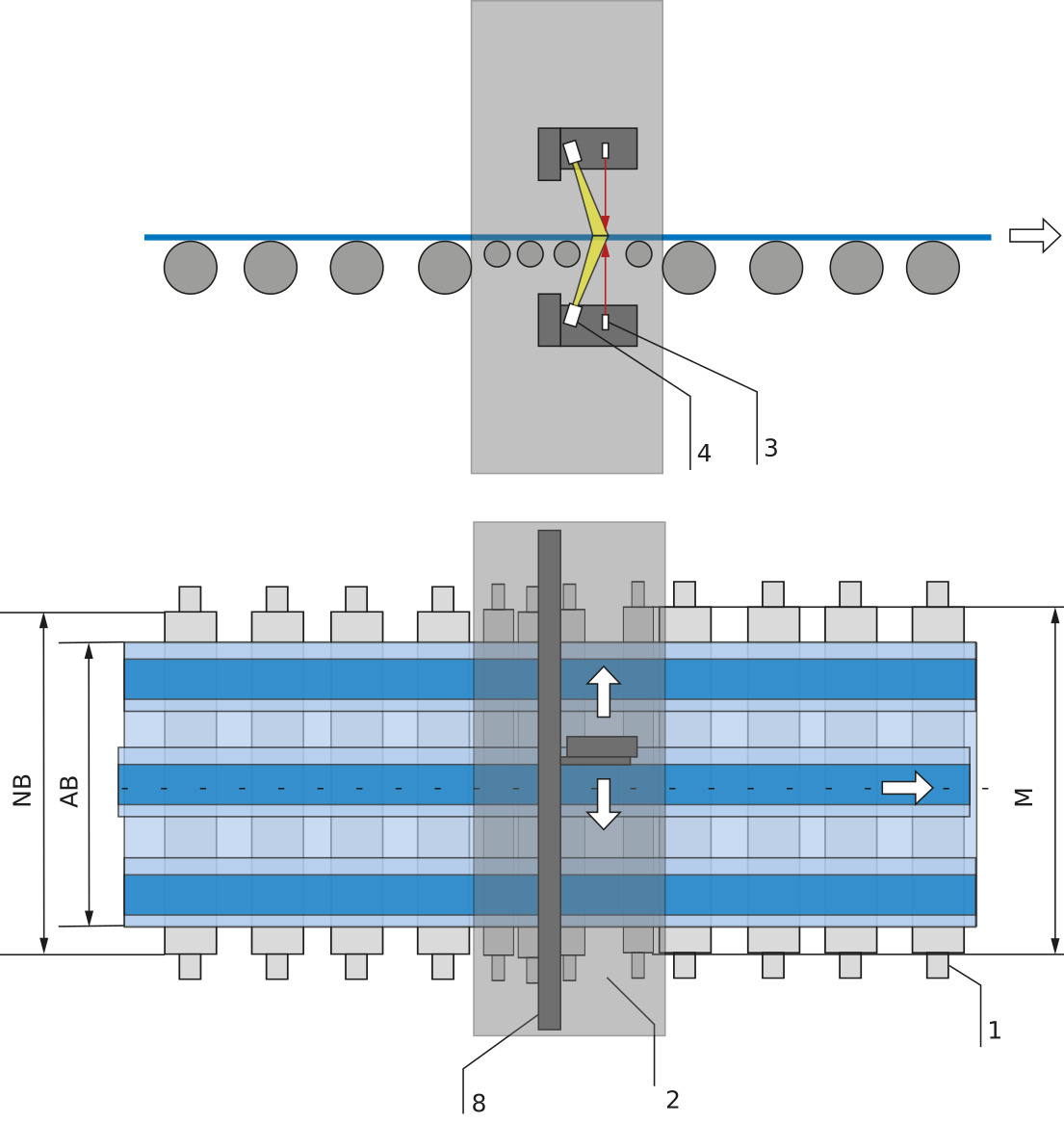

图例说明

1=导向辊 | 2 = 胎纹侦测 | 3 = 点激光器 | 4 = 矩阵相机 | 5 = 胎面 | 6 = 胎壁 | 7 = 内衬层 | 8 = 横移装置 | M = 侦测范围 | AB = 工作宽度 | NB = 额定宽度 |

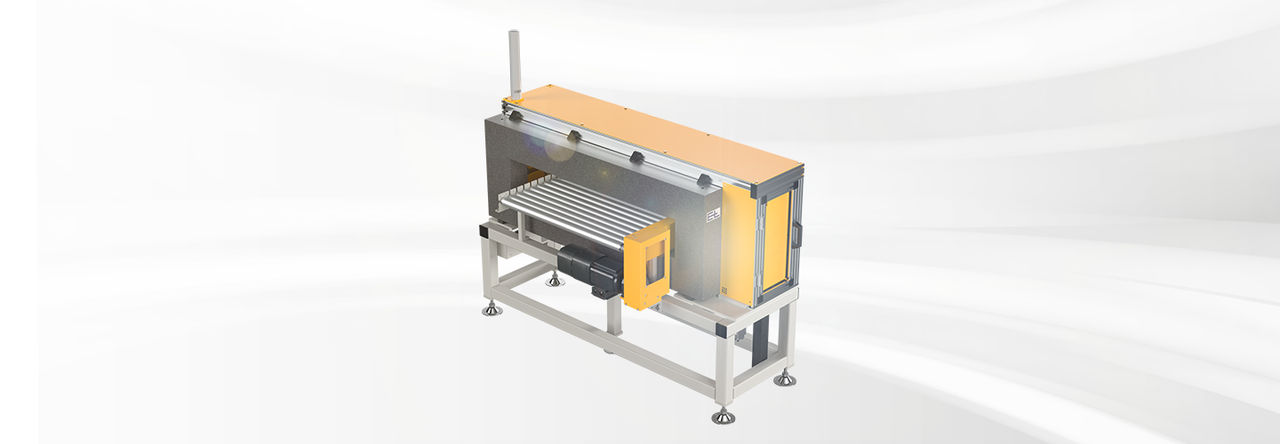

横移式在线型面测量系统

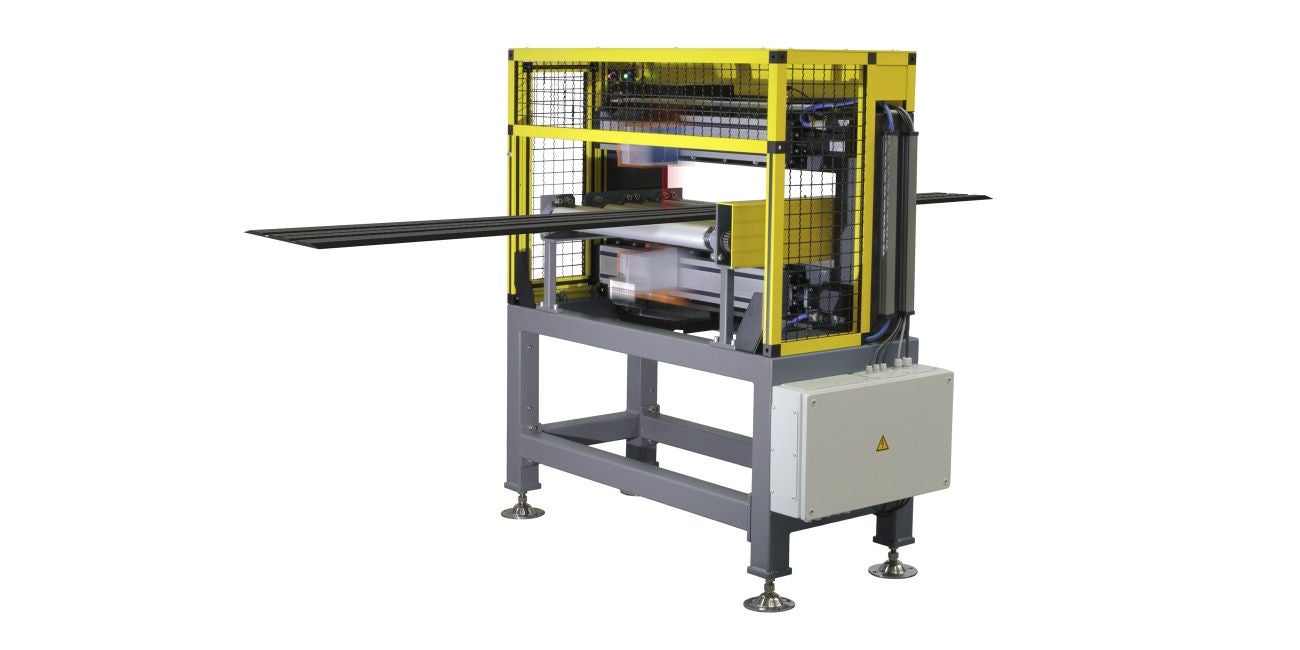

横移式花纹测量系统 EL-TRISCAN TR O 型框架 NRS50

非接触式花纹测量系统,带抗震花岗石 O 型框架

更多信息

横移式花纹测量系统 EL-TRISCAN TR C 型框架 NRS60

非接触式花纹测量,带有抗震的花岗石 C 型框架

更多信息
