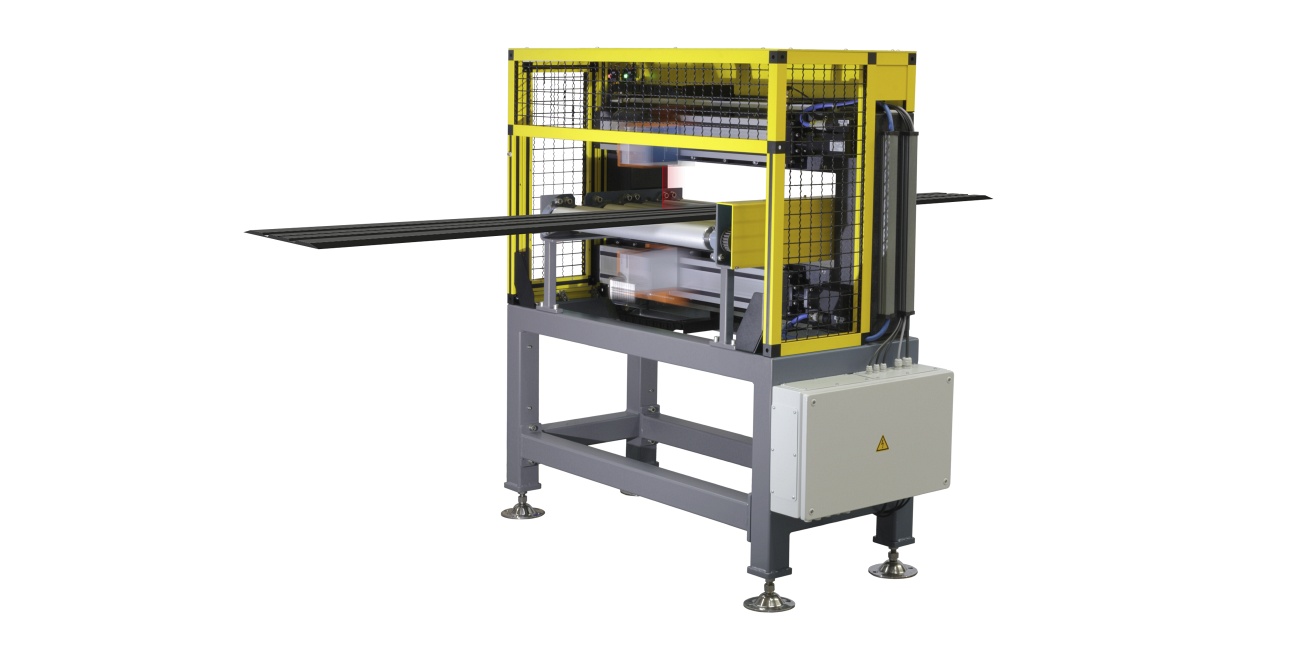

横移式花纹测量系统 EL-TRISCAN TR O 型框架 NRS50
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/profile,-thickness-and-length-measurement/NRS50.png
- 说明
- 技术数据
- 非接触式胎面、侧壁和内衬花纹测量
- 比较实际花纹和标准花纹
- 最终质量报告
- 横移式激光点传感器，用于精确的花纹记录
- 通过亚光表面和光泽表面的自动强度控制实现可靠的记录
- 温度稳定且抗震的花岗石 O 型框架
- 检查厚度、肩宽、总宽度、横截面积
- 趋势显示
- 减少浪费并且确保最佳的质量保证
| 胎纹宽度 | 最大 4000 mm |
| 激光三角测量传感器测量范围 | 最大 78 mm |
| 精确度 | 最大 ±10 μm |
| 光谱共焦传感器测量范围 | 最大 4 mm（可以任意缩放，用于传感器的垂直再定位） |
| 精确度 | 最大 ±5 μm |
| 干涉测量传感器测量范围 | 最大 8 mm（可以任意缩放，用于传感器的垂直再定位） |
| 精确度 | 最高 ±5 µm（层厚 <0.5 µm 的情况下） |
| 量具能力 (Cg&Cgk)：[TW* = 10 x 精度] | ≥1,67 |
| 传感器 | 激光三角测量，光谱共焦，干涉测量 |
| 测量点 | 1 (移动式) |
| 扫描频率 | 取决于传感器技术 |
| 激光等级（仅限激光三角测量传感器） | 2（无需指派激光安全专员） |
| 型材厚度的分辨率 | 0,01 μm |
| 型面宽度的分辨率 | 0,001 μm |
| 传感器横移速度 | 150 mm/s (更大速度承索) |
| 相对空气湿度 | 15 至 95 %（不冷凝） |
| 环境温度 | +10 °C 至 +50 °C |
| 工作电压 | 120 至 230 V，50/60 Hz，16 A |
| 防护等级 | IP 54 |
