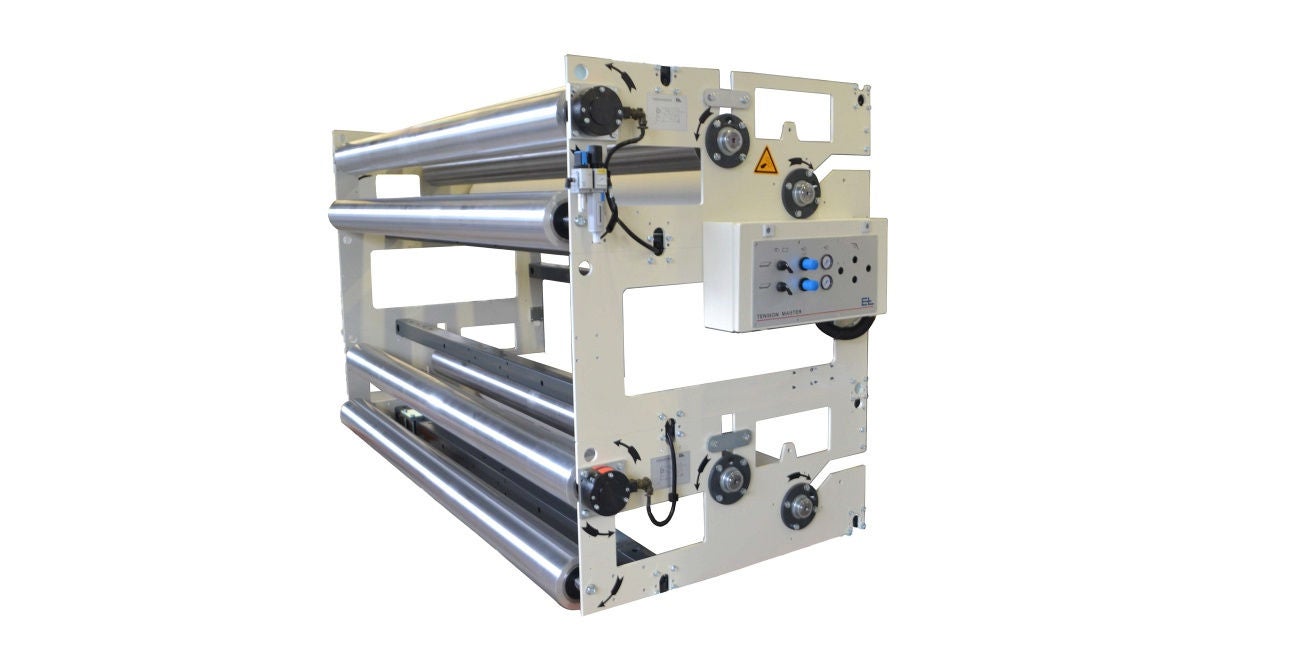

桥架式制动系统 TensionMaster

桥架式幅面张力系统的任务是用恒定的幅面张力调控单侧瓦楞纸板幅面。目的是用希望的幅面张力，将单面瓦楞纸板幅面移交给接下来的工序。

两个法兰式张力测量器测定运行着的卷料幅面张力的实际值。PID 控制器会将实际值与规定的额定值进行比较，并且为气动制动器或者驱动辊上的 4 象限驱动装置计算修正信号。驱动辊标配气动制动器。对于小的幅面张力，或者作为拉入辅助，同样也可以选用 4 象限驱动装置。

桥架式幅面张力系统仅用于瓦楞纸板生产线。

在瓦楞纸板生产线的桥架上，桥架式幅面导正器和预热机组之间。采用模块化设计，用于一至三个单面瓦楞纸板幅面。
