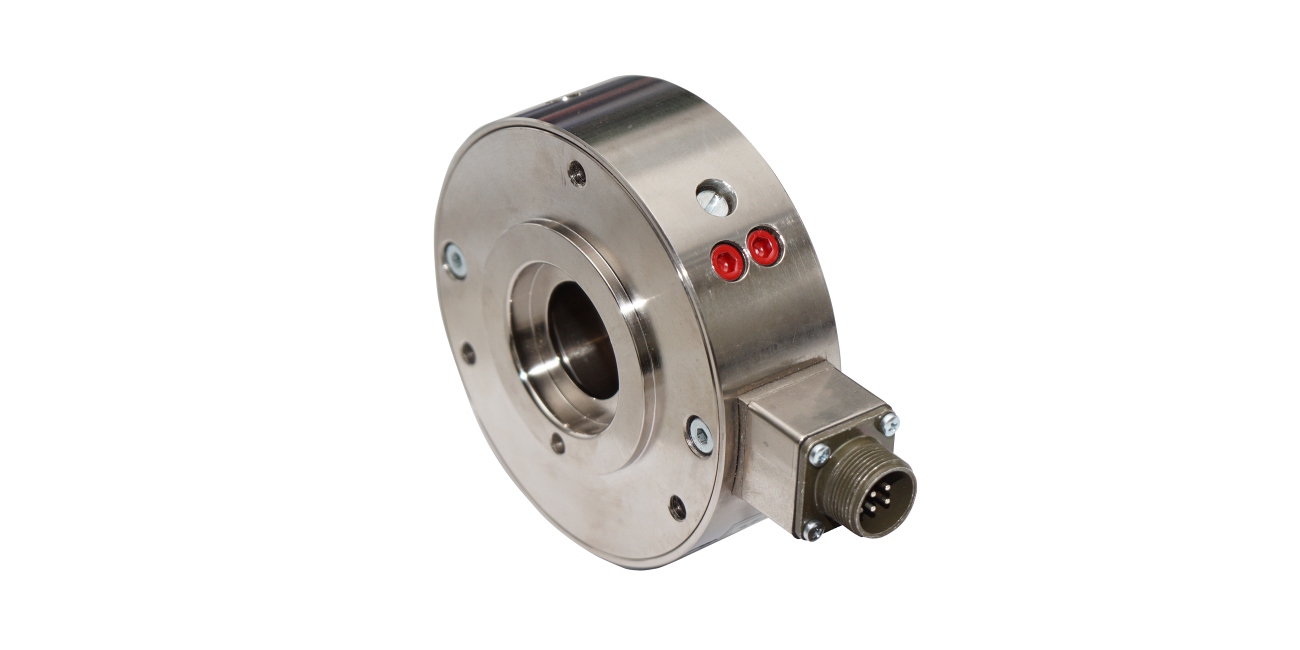

钢制法兰式张力测量器 PD 21/22
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/web-tension/load-cell/PD21.png
- 说明
- 技术数据
- 由于有各种各样的安装选项如法兰轴承、连座式轴承、内部或外部固定，在任何位置都极易安装
- 由于高达额定测量力 20 倍的过载保护，确保了高度的运行安全性
- 从 12 至 65 mm 的各种不同轴直径和从 0.05 至 10 kN 的额定测量力确保了高度的灵活性
- 测量方向水平时，辊子重量对测量结果没有影响
- 由于在平面上应用应变片，测量元件具有良好的温度特性和高线性度
- 由于幅面张力传感器的弹簧常数大，允许测量辊高转速运行
- 化学镀镍实现最佳表面保护
| 精度等级 | .5 |
| 额定特性值（灵敏度） | 1 m V/V |
| 结合误差 | < .5% |
| 特性值公差 | 0.2% |
| 测量原理 | 应变片全桥 |
| 应变片桥的标称电阻 | 700 Ohm |
| 电桥电源电压，额定值 | 10 V |
| 电桥电源电压，最大允许值 | 14 V |
| 机械止挡 | 1.8 至 2.4 FN 视类型而定 |
| 工作负荷 | 1.8 至 2.4 FN |
| 极限负荷 | 20xFN |
| 目标测量行程 | 0.1 至 0.2 mm 视类型而定 |
| 额定温度范围 | -10 °C 至 +60 °C |
| 工作温度范围 | -10 °C 至 +90 °C |
| 温度系数 | 0.3% / 10 K（特性值）±0.3% / 10 K（零信号） |
| 防护等级 | IP 50 |
| 最大允许轴向剪力 | 1xFN |
| 重量 | 2.3 kg (d = 17 mm)，3.6 kg (d = 25 mm)，8.5 kg (d = 35 mm) |
| 单侧开孔型 | 双侧开孔型 | d** (mm) | 额定测量力 | ||||
| PD 2112 | PD 2212 | 12 | 0,05 | 0,1 | 0,2 | 0,5 | 1 |
| PD 2115 | PD 2215 | 15 | 0,05 | 0,1 | 0,2 | 0,5 | 1 |
| PD 2117 | PD 2217 | 17 | 0,05 | 0,1* | 0,2 | 0,5* | 1 |
| PD 2120 | PD 2220 | 20 | 0,15 | 0,3 | 0,75 | 1,5 | |
| PD 2125 | PD 2225 | 25 | 0,15* | 0,3 | 0,75* | 1,5 | |
| PD 2130 | PD 2230 | 30 | 0,3 | 0,6 | 1,5 | 3 | |
| PD 2135 | PD 2235 | 35 | 0,3* | 0,6 | 1,5* | 3 | |
| PD 2140 | PD 2240 | 40 | 0,6 | 1,2 | 3 | 6 | |
| PD 2145 | PD 2245 | 45 | 0,6 | 1,2 | 3 | 6 | |
| PD 2150 | PD 2250 | 50 | 0,6* | 1,2 | 3* | 6 | |
| PD 2155 | PD 2255 | 55 | 1 | 2 | 5 | 10 | |
| PD 2160 | PD 2260 | 60 | 1 | 2 | 5 | 10 | |
| PD 2165 | PD 2265 | 65 | 1 | 2 | 5 | 10 | |
| *首选尺寸 | **轴颈的直径 |
