回转推进辊系统 ELPLACER 通过调节辊的轴向运动来定位运行幅面。当调节辊到达端部位置时,材料从装置上升起,调节辊在中心位置居中,幅面再次降下。由于回转推进辊专用于循环运行的生产线,因此在停止时间内会始终升起幅面。

应用范围

应用范围主要扩展到轮胎成型机,因为这里诸如胶合层和内衬层之类的幅面在循环运行中从回路中被供给。

应用

始终从下到上从回路中进料。进料口长度应为幅面宽度的一半或达到整个幅面宽度。而出料长度则应尽可能得短。电眼的位置必须尽可能靠近调节辊的后面。这样可以缩短反应时间,进而提高调节动态特性。

图例说明

A-A = 调节段的幅面张力分布 | B-B = 出料口上的幅面张力分布 | K = 幅面纠偏 | a = 纠偏角度 | σ1 = 幅面基本张力 | AB = 工作宽度 | 1 = 旋转点架 | 2 = 进料辊 | 3 = 回转推进辊 | 4 = 传感器 | 5 = 固定辊 | L1 = 进料长度 | L2 = 出料长度

幅面导正系统

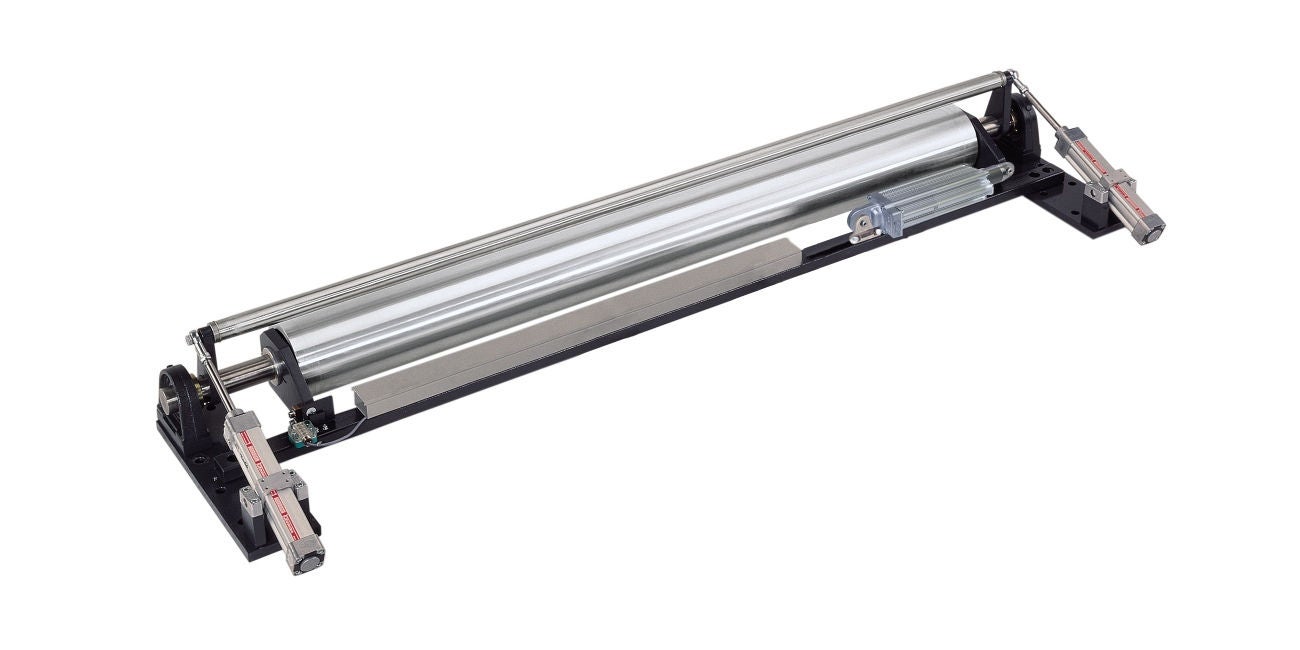

推进辊系统 SVB13

紧凑的推进辊系统,带升降装置,用于辊筒定心

More info

推进辊系统 SVB23

紧凑的推进辊系统,用于两个幅面,带升降装置,用于辊筒定心

More info

推进辊系统 SVB43

紧凑的推进辊系统,用于转弯半径大的材料幅面,包括升降装置,用于辊筒定心

More info

系统组件

红外线探边传感器 PoE FR 54

采用逆反射原理的红外线探边传感器,测量范围 ±10 mm,分辨率 0.02 mm

More info

红外线宽频带传感器 PoE FR 61

红外线宽频带传感器的测量范围高达 160 mm、320 mm 或 480 mm

More info

红外线宽频带电眼 FE 46

用于幅面中心、幅面边缘侦测和宽度测量的数字式红外线宽频带传感器,管距(净跨度)为 160 mm

More info

操作装置 DO 42

可视化显示并操作幅面导正系统,可多重操作最多 255 个幅面导正回路

More info

数据网络控制中心 DN 40

数据网络控制中心用于集中连接导正系统内的所有部件

More info
