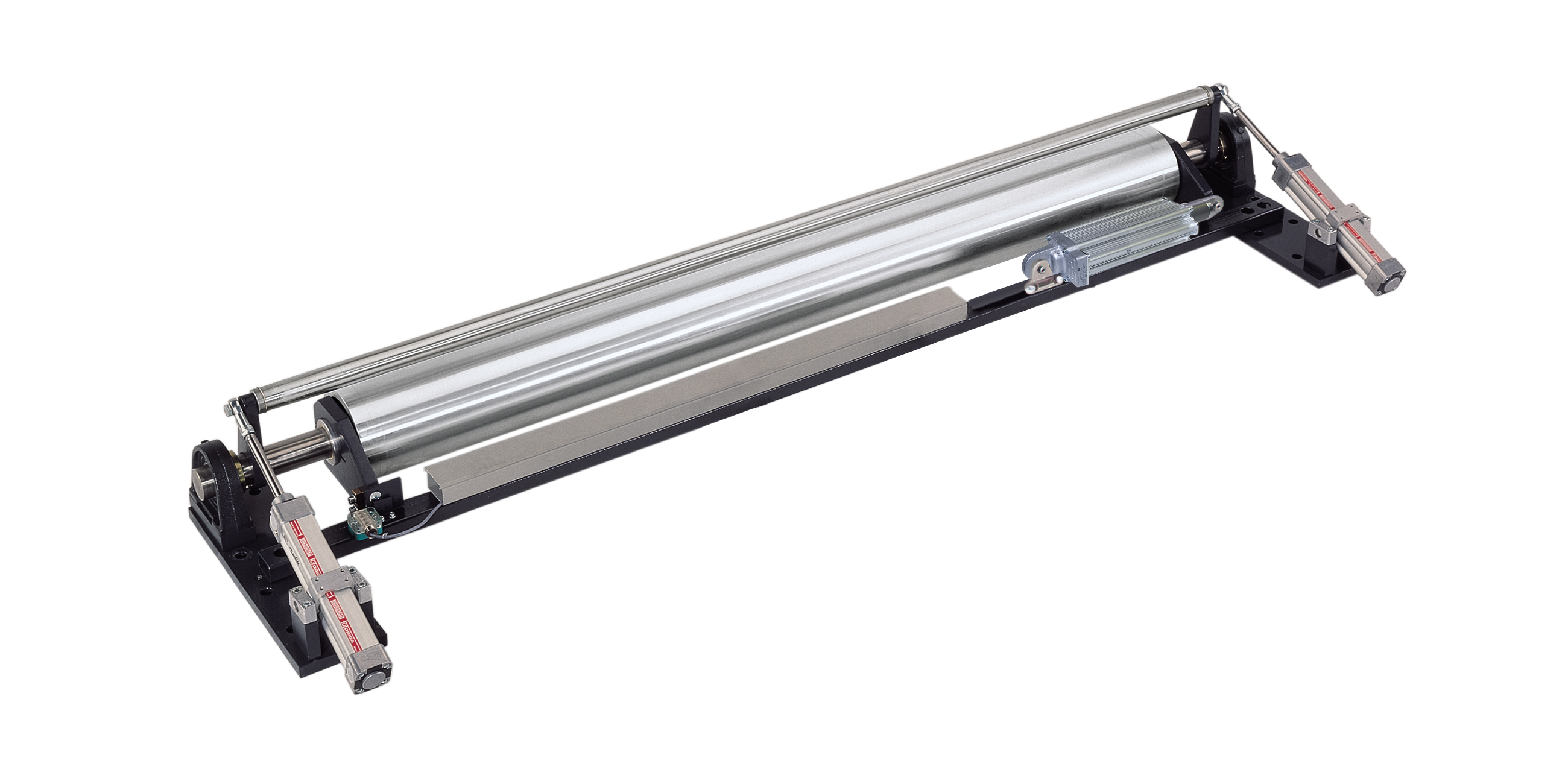

推进辊系统 SVB13
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/web-guiding/lateral-displacement-roller/SVB13.png
- 说明
- 技术数据
- 无磨损的无刷数字驱动技术，可实现最高的控制精度和导正动态性能
- 可以和红外线探边传感器 FR 53 或者红外线宽频带传感器 FE 46 配合，用于采集橡胶边缘
- 集成的现场接口 Ethernet UDP/IP、EtherNet/IP，选配 Profinet 和其他数据总线系统
- 使用标准网络浏览器或者借助 DO 32 或者 OP 34/36，可通过基于网络的管理进行操作、服务和诊断
| 紧凑的推进辊系统，带有一根辊，用于在轮胎成型机上预导正内衬和帘布材料 | |
| 传感器 | FE 46/FR 53 其他传感器承索 |
| 执行机构 | AG 9 |
| 纠偏精度 | < ±1 mm（取决于材料） |
| 额定宽度 | 600 至 1900 mm |
| 额定调节行程 | ±50 mm |
| 出料辊上的额定调节速度 | 1 至 60 mm/s (AG 91, F=1000 N) |
| 幅面张力 | 2 x 250 N |
| 辊子直径 | 160 mm |
| 环境温度 | +10 °C 至 +50 °C |
| 存放温度 | -20 °C 至 +80 °C |
| 相对空气湿度 | 15 至 95 %（不冷凝） |
| 工作电压 | |
| 额定值 | 24 V DC |
| 额定范围 | 20 至 30 V DC（波动包括在内） |
| 使用电源时的额定范围 | 100 至 240 V，50/60 Hz |
| 电流消耗 | 最大 5.5 A DC |
| 接口 | Ethernet UDP/IP、EtherNet/IP，可选：Profinet 和其他数据总线系统 |
| 防护等级 | IP 54 |
| 提升装置工作压力 | 3 bar |
