功能

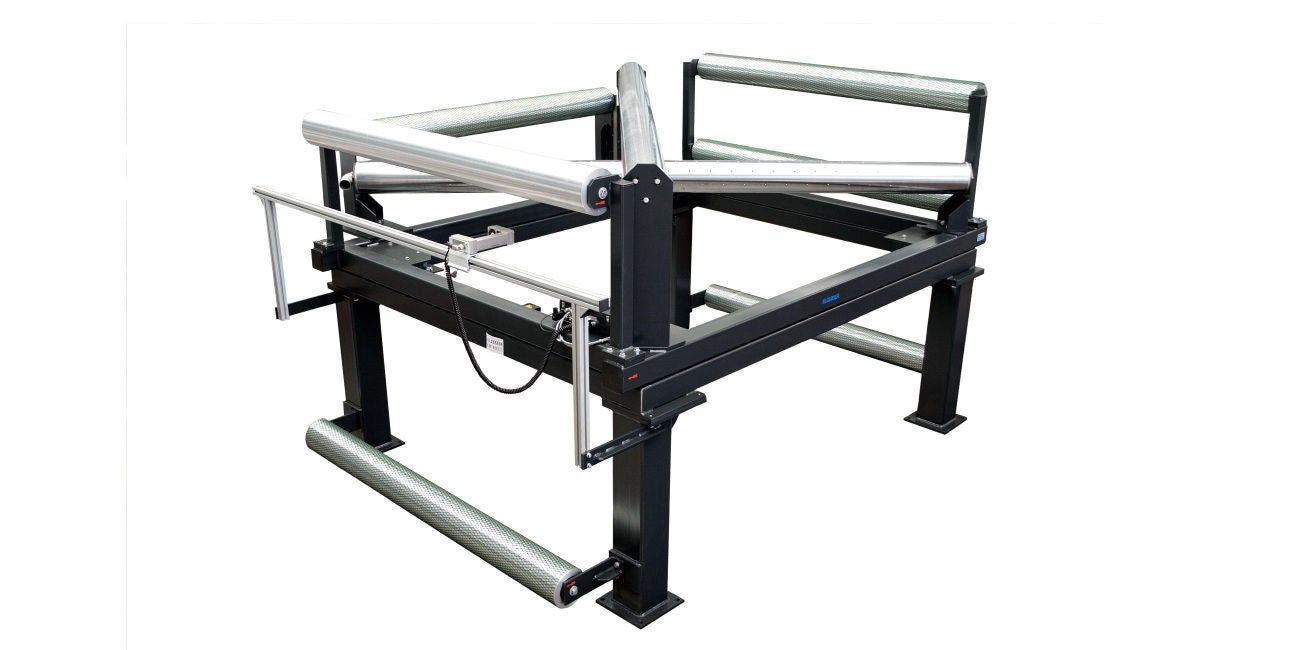

用转向杆系统 ELTURNER 进行幅面导正是基于以下原理：与幅面的纵向轴和横向轴成 45° 角安装了一根杆，幅面在杆上缠绕了 180°。这样一来，首先会使卷料幅面运行方向改变 90°。为了同时导正幅面，根据调节信号将转向杆平行于进料路径推移，并在出料口将卷料幅面沿横向偏移。
应用范围
当卷料幅面转向并以高精度输入后续流程时，最好将导正架系统与转向杆组合使用。
应用
幅面张力、弹性模量和所需纠偏量越大，进料长度、出料长度和传送长度就必须设计得越长。根据经验，这些区段的长度应为材料宽度的 60 % 至 100 %。电眼的位置必须尽可能靠近调节辊的后面。
图例说明
A = 进料口上的幅面张力分布 | B = 出料口上的幅面张力分布 | K = 幅面纠偏 | a = 纠偏角度 | σ1 = 幅面基本张力 | σ2 = 通过向左的调节运动实现张力分布 | σ3 = 通过向右的调节运动实现张力分布 | 1 = 调节框架 | 2 = 进料辊 | 3 = 转向杆 | 4 = 传感器 | 5 = 固定辊 | 6 = 旋转点 | LÜ = 传送长度 | L1 = 进料长度 | L2 = 出料长度 | AB = 工作宽度
