功能

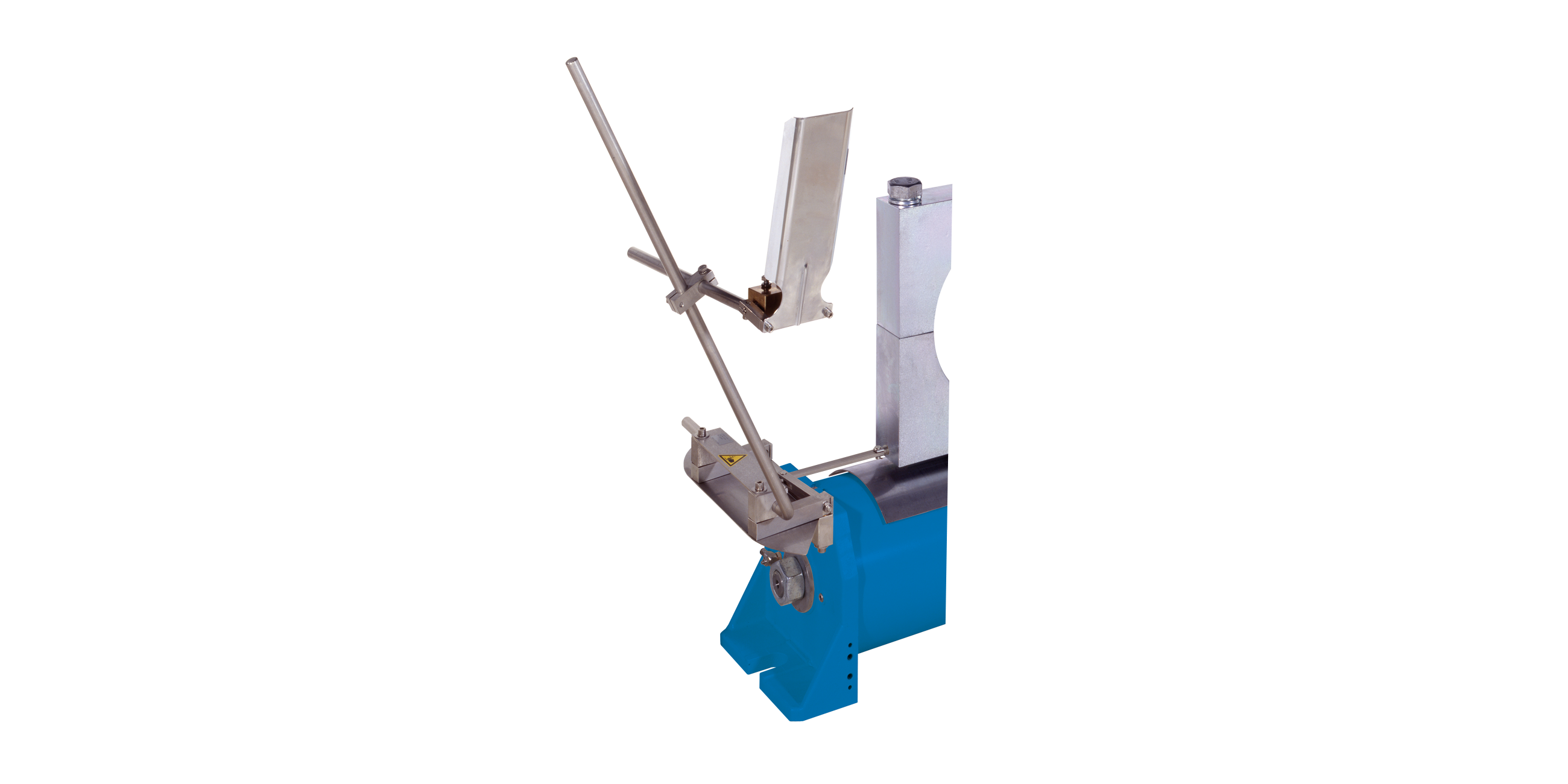

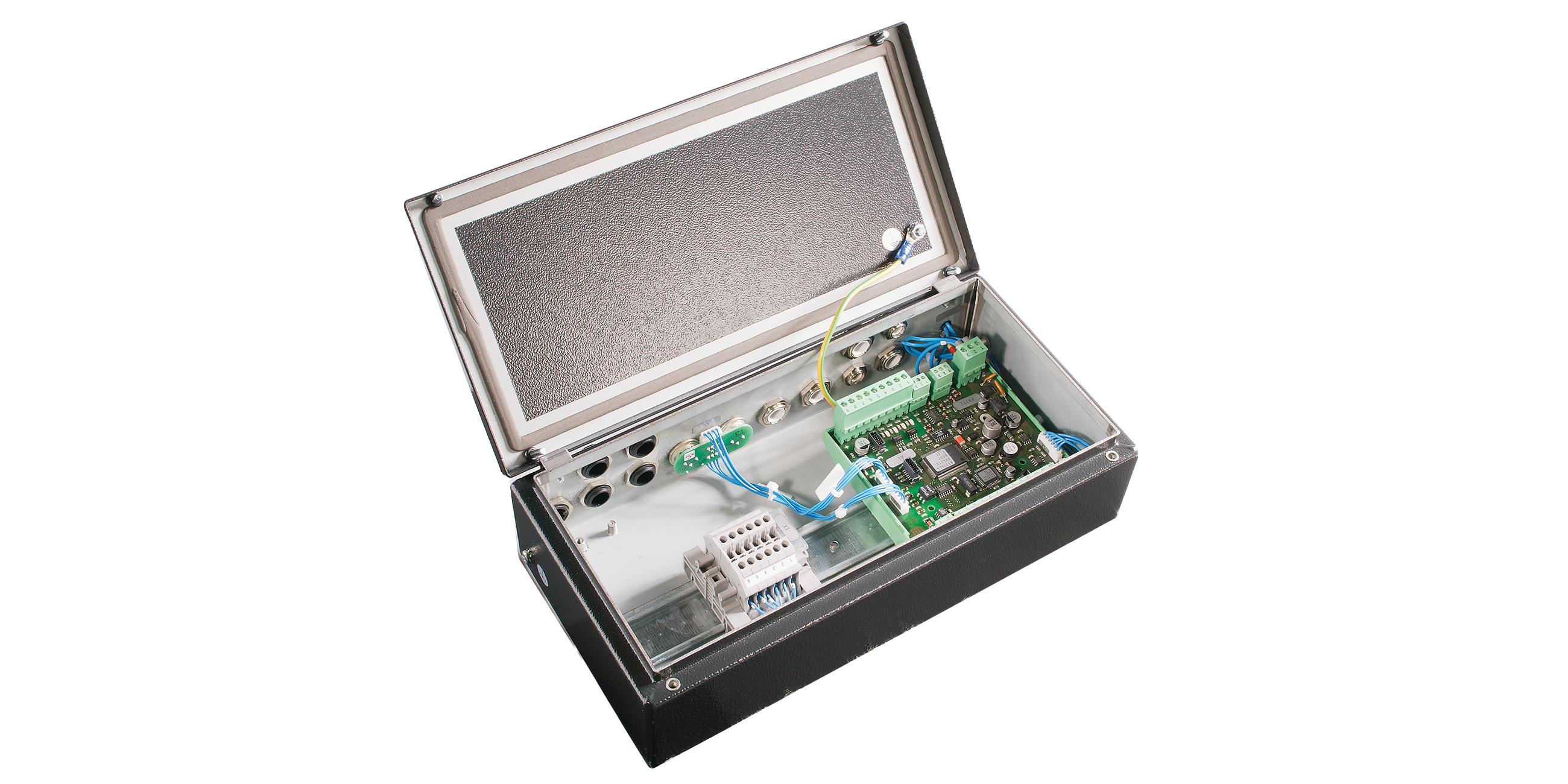

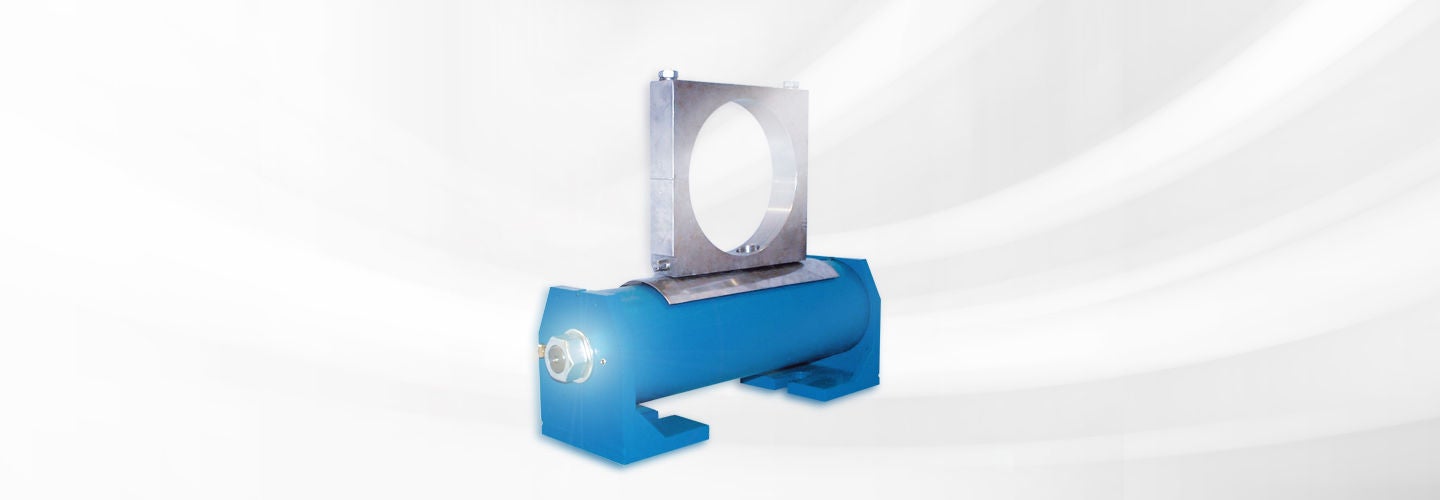

与织物运行方向倾斜的辊子引起织物横移运动。此时控制辊的旋转点是两个轴承面之一。控制辊根据纠偏要求围绕该点被倾斜定位。机械式或电动式调节量反馈装置可实现稳定的控制回路。
应用范围
毛毯和网布运行控制器用于保证网毯始终位于所需位置上。
应用
调节辊要求进料长度相当于网毯宽度的约 2/3。出料长度应约为网毯宽度的 1/3。网毯必须以 20° 至 40° 的角度缠绕调节辊，同时进料角度小于或等于出料角度。探边电眼在出料段应尽可能靠近调节辊后面。
图例说明
FB = 张紧宽度 | α = 进料角度 | β = 出料角度 | L1 = 进料长度 = | L2 = 出料长度 | FB = 幅面张力 | FS = 调节力 | FG = 调节辊重力 | FR = 得到的幅面张力 | 1 = 带固定支承的导正辊的旋转点 | 2 = 进料辊 | 3 = 导正辊 | 4 = 带活动支承的调节设备 | 5 = 探边传感器 | 6 = 出料辊
