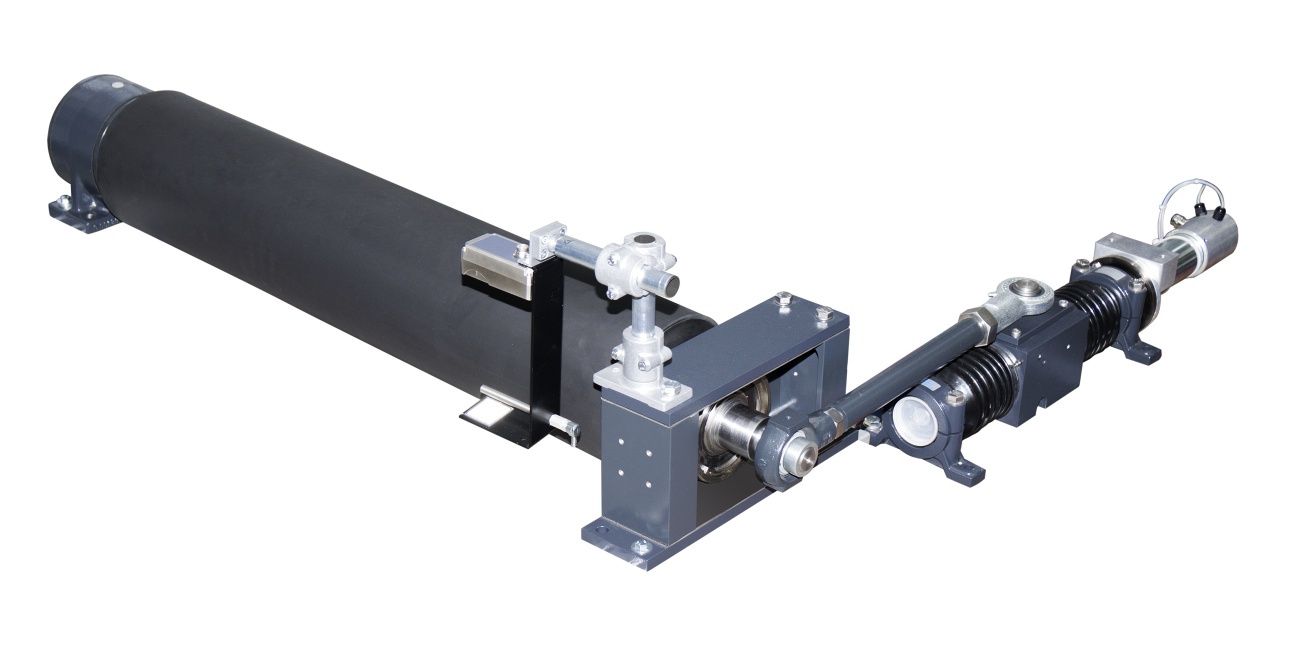

转向辊系统 ELBANDER VGS36
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/web-guiding/belt-guiding/VGS36.png
- 说明
- 技术数据
- 紧凑型回转辊系统，采用无接触式探边
- 红外线探边电眼 FR 52 用于侦测网格织物输送带
- 超声波探边电眼用于侦测封闭式输送带，特别是在多尘的环境条件下
- 数字式位置导正器，具有用于积分式执行机构的控制结构，确保稳定的控制循环
- 带直线导轨、自锁式梯形丝杆和转矩支撑的导正器确保精确的修正
- 调节辊由轴承单独支承在滚轮上，可承受高负载
| 纠偏精度 | < +/-1 mm（取决于输送带质量） |
| 额定调节行程 | +/- 60 mm |
| 额定调节速度 | 1 - 5 mm/s（可调） |
| 额定调节力 | 5 kN |
| 执行器载荷 | ∅ 60 mm 最大 39 kN |
| 固定轴承 | ∅ 60 mm 最大 39 kN |
| 环境温度 | +10 bis +50 °C |
| 工作电压 | |
| 额定值 | 24 V DC |
| 额定范围 | 20 - 30 V DC |
| 使用电源时的额定范围 | 115 - 460 V, 50/60 Hz |
| 电流消耗 | 3.6 A |
| 防护等级 | IP 54 |
| 不含调节辊的重量 | 58 kg |
| 固定轴承重量 | 16.5 kg |
