功能
和传统印刷工艺相比,数字化生产的瓦楞纸板工业用预印刷纸卷具有一系列的优势。这样一来,对于小批量的印刷订单,同样可以实现非常高的性价比。
可以将多个不同的印刷任务组合到一个预印刷纸卷上,以便在瓦楞纸板生产线上进一步加工。为了充分利用纸张宽度,可以将订单依次先后(多任务纸卷)布置,或者也可以将它们并排布置在两条轨道上(多任务/多轨迹纸卷)。
在带有多任务结构的预印刷纸卷中,干端上的任务切换必须实现准确且位置精确的控制,继而确保经济的生产。如果时间点不正确,则这会导致异常高且昂贵的废料。E+L Smart Line CORR 系统会在正确的时刻在干端启动任务切换,从而避免废料的产生。
E+L Smart Line CORR 系统会解析嵌入到 E+L SmartLine 中的数字预印刷任务的信息,它同样也用作传统的侧面导引线,以便对齐自动开槽和切割装置。
除了在干端进行任务切换控制以外,根据瓦楞纸板生产线的具体装备,SmartLine Corr 系统同样也能够将有误差的纸板从生产过程中剔除。此外,可以提供各类生产数据。
E+L SmartLine CORR 系统是一套独立系统,它可以顺场地集成到任何瓦楞纸板加工机中。这样一来,对于设计用于传统预印刷的瓦楞纸板设备,可以高效地应用数字预印刷技术。
应用范围
在瓦楞纸板设备上处理通过数字方式加工的多任务预印刷纸卷
应用

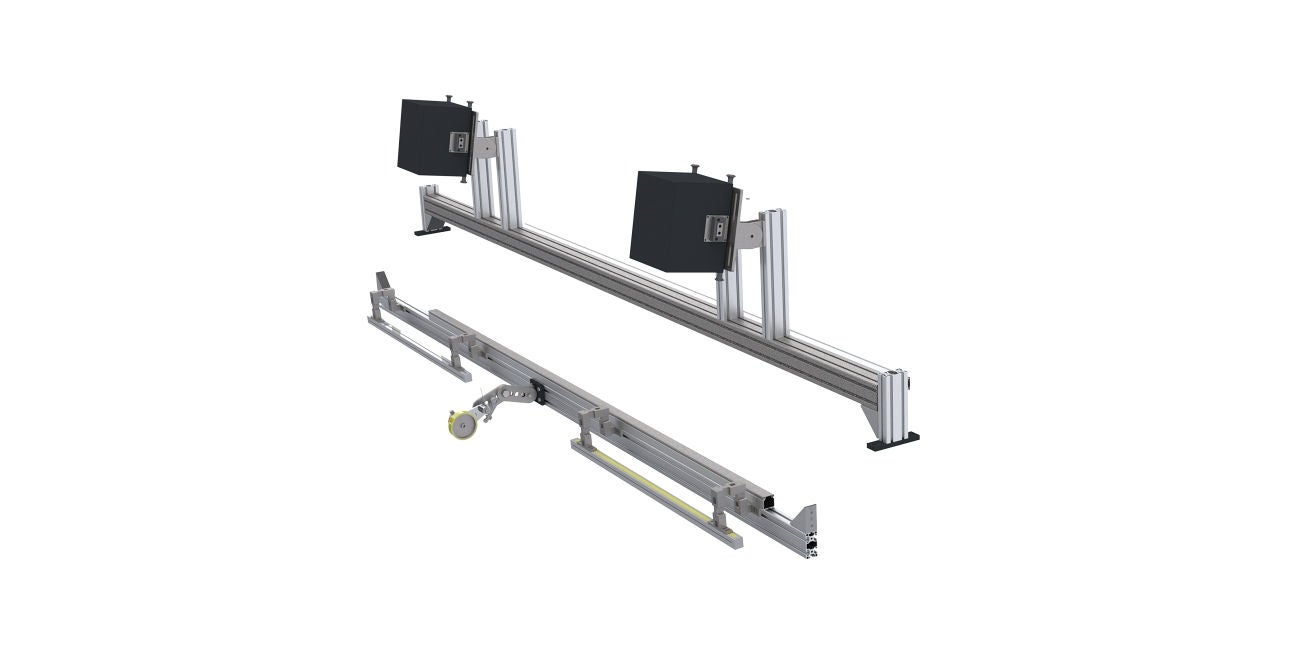

代码扫描器在瓦楞纸板生产线上布置在外层开卷的后面,并且通过以太网与分析电子系统连接。
图例说明
1 = 线扫描相机 | 2 = 导正线 | 3 = 工单 A1 | 4 = 工单 B1 | 5 = 编码序列 | 6 = 工单 A2 | 7 = 工单 B2 | AB = 材料宽度 | LA = 列 A | LB = 列 B | NB = 工作宽度
