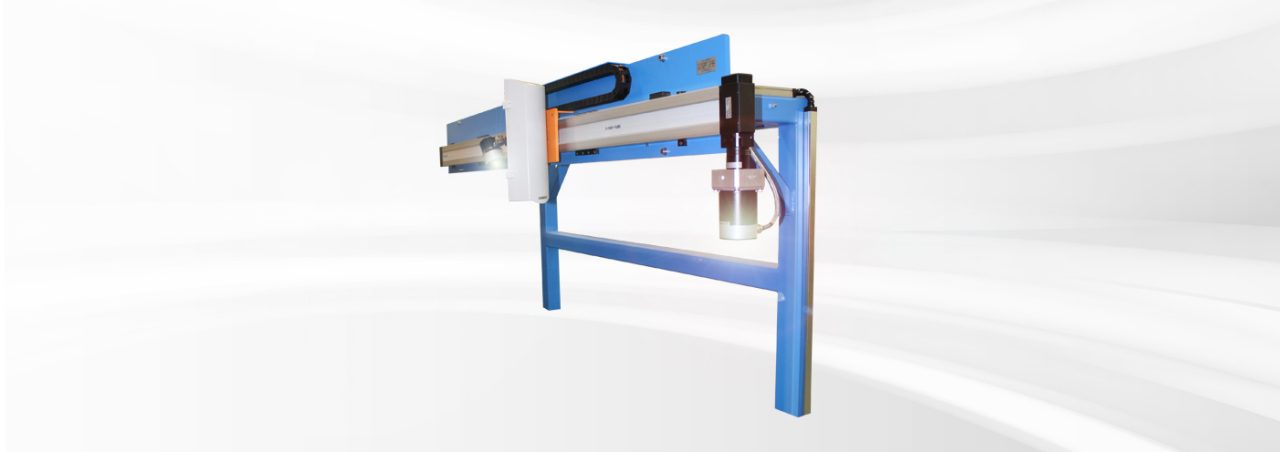

- 说明
- 功能图纸
功能
两台同步相机拍摄切割产品（胎面、胎壁）的端部。利用一种特殊的算法识别图像中的边缘。通过事先对两台相机进行相互校准，长度测量系统可以最终确定所测胎面的长度。
应用范围
长度测量系统用于在挤压线端部进行质量记录以及分拣不在公差范围内的材料。
应用
长度测量系统 EL-Length 安装在削匀刀后面。由于材料收缩，建议尽量在即将进入登记站之前进行测量。只有这样才接近胎面的最终长度。

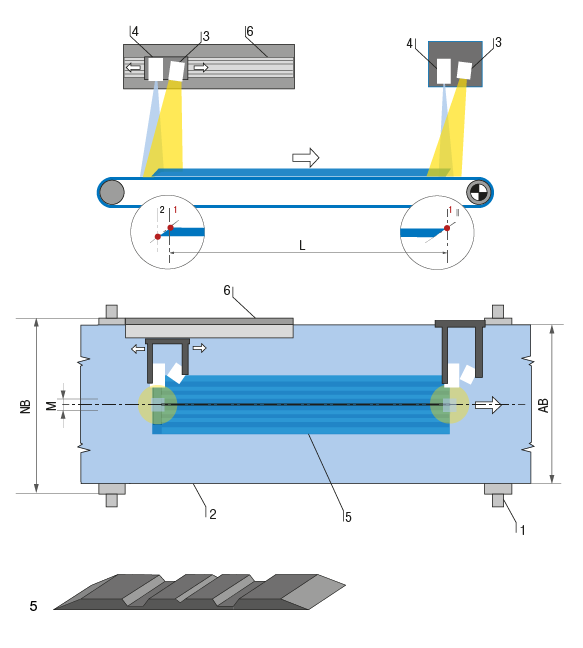

图例说明
1 = 导向辊 | 2 = 输送带 | 3 = 光点 | 4 = 矩阵相机 | 5 = 胎面 | 6 = 定位支撑梁 | M = 测量范围 | AB = 胎纹宽度 | NB = 额定宽度 | L1 = 胎面长度 1 | L2 = 胎面长度 2 | L3 = 切割长度 1 | L4 = 切割长度 2 |
