功能
自我调节式补偿辊能够在整个幅面宽度上确保对称的幅面张力分布。因此，对于由于左侧和右侧幅面边缘长度不同所导致的不同的幅面张力，可以加以消除。
应用范围
补偿辊应用于瓦楞纸板生产线，以便实现对称的幅面张力分布。补偿辊典型应用于单面机 (Single facer) 并且安装在预热机组后面。
应用
补偿辊的缠绕角应介于 30 和 90° 之间。导正方向必须在角平分线上。功能在两个幅面运动方向上均可用。

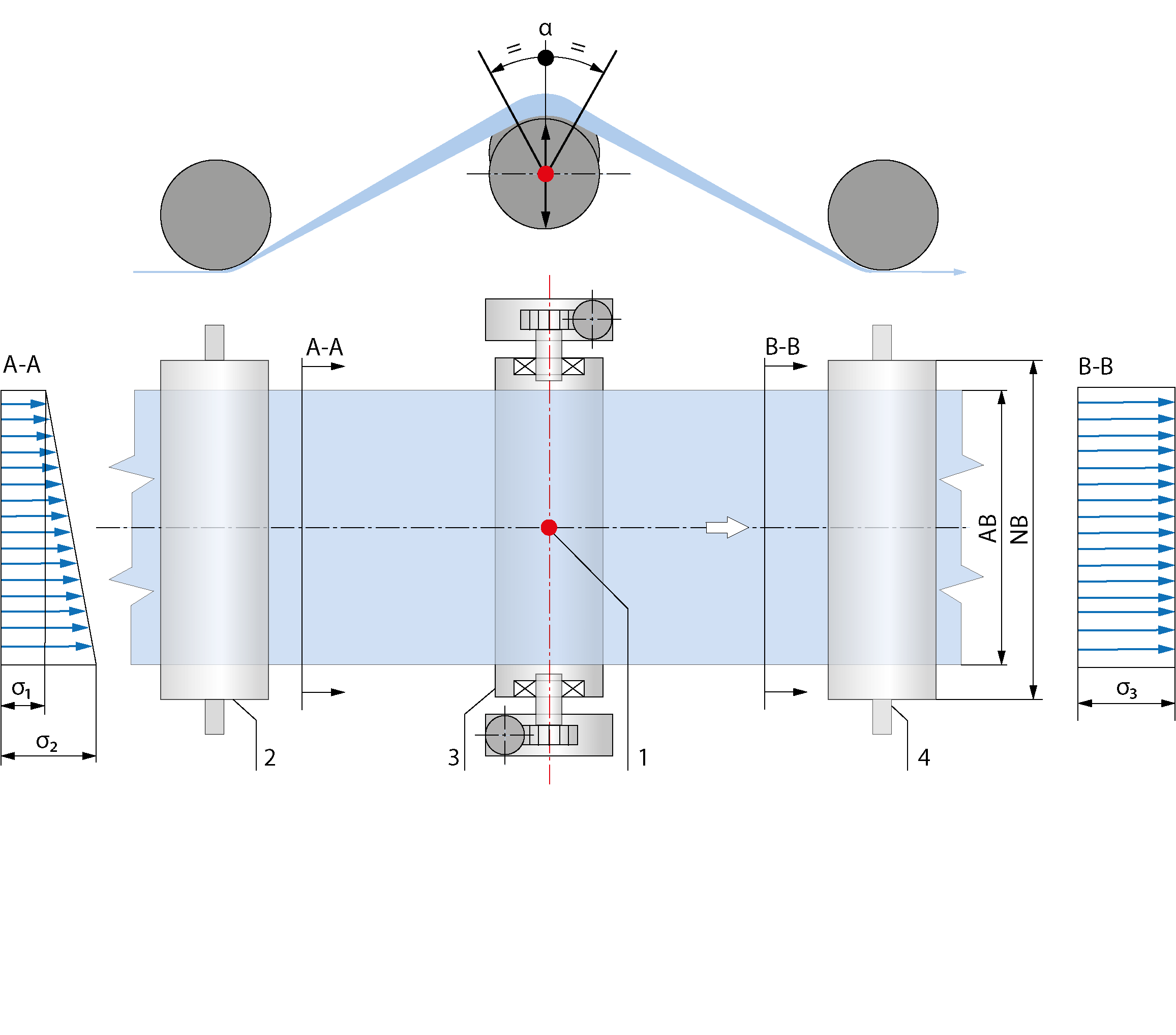

图例说明
A-A=进料上的幅面张力分配 | B-B=出料上的幅面张力分配 | α=缠绕角度 | σ₁=没有补偿辊的左侧张力分配 | σ₂=没有补偿辊的右侧张力分配 | σ₃=带补偿辊的张力分配 | 1= 旋转点 | 2=进料辊 | 3=补偿辊 | 4=固定辊 | AB=工作宽度 | NB 额定宽度
