功能

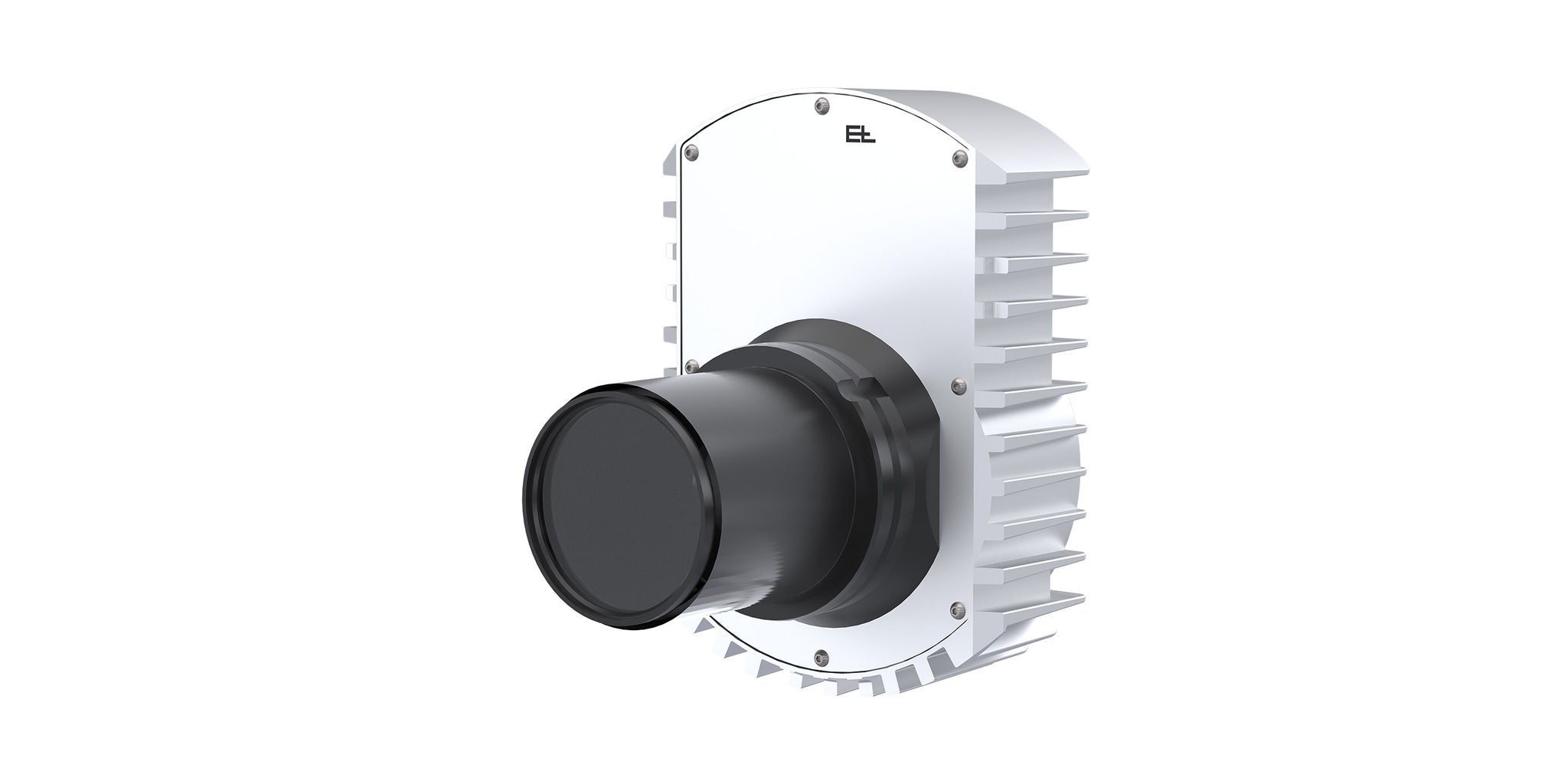

在压延材料的正面和背面分别安装了一排 CCD 相机 OL 91。高强度 LED 照明灯可以确保充足的光线，以便能够识别最小的缺陷。相机会连续分析表面，还可以选择将缺陷数据保存到一个数据库中，用于质量检查。
应用范围
轮胎行业的压延生产线
应用
织物或者钢芯帘线压延机中压延后。对于反差采集，必须根据入射光原理布置相机。在这里，幅面必须平整，并且不允许存在任何高度波动。根据幅面宽度和分辨率，可以使用 1 至 3 台相机。
图例说明
AB = 工作宽度 | MB = 测量范围 | NB = 额定宽度 | X = 相机距离 | X1 = 幅面表面 – 相机距离 | X2 = 相机距离 | α = 幅面表面 – 相机角度 | b = 幅面表面 – 光线发射器角度 | 1 = 光线发射器 | 2 = CCD 线阵相机 | 3 = 导向辊
