- 说明
- 功能图纸
功能

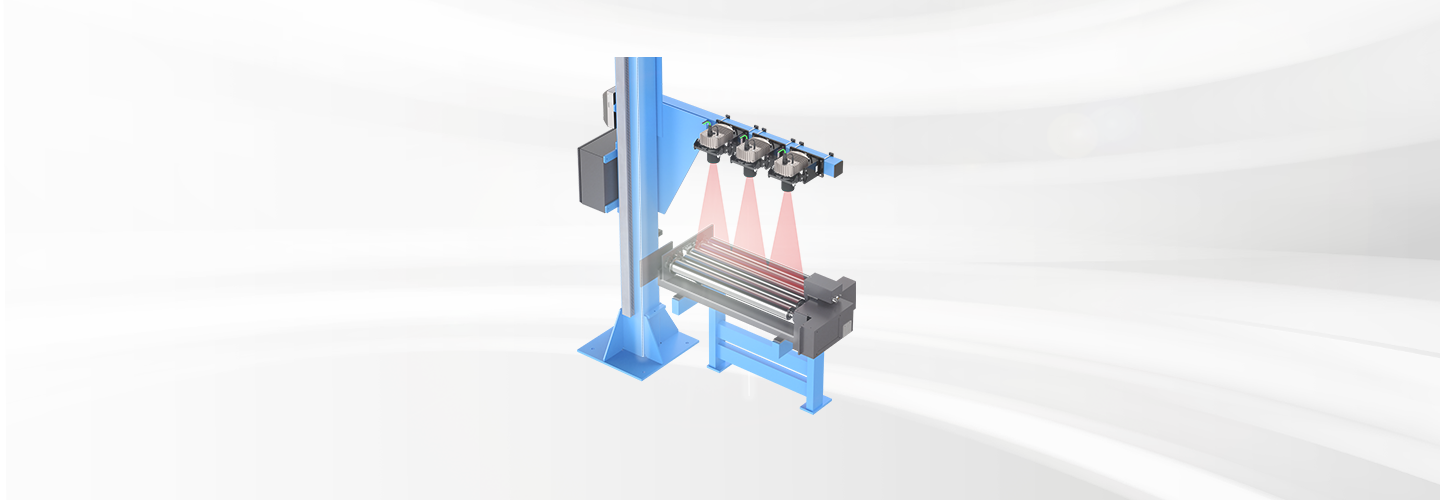

可以用最多三台行扫相机和最高 10 kHz 的扫描频率扫描材料。对于“简单的”孔识别，会测量孔的宽度，并且在超过一个可设置的公差极限的情况下向客户 PLC 报警或者报告故障。对于孔检测而言，则会额外确定识别到的孔的尺寸（面积）和位置，并且针对物料输送保存到一台 PC 上。为了准确地确定孔尺寸，在孔检测时会采用高品质的精密相机镜头。借助 E+L PC 软件，可以生成卷料记录，并且以 2D 图像显示识别到的孔。
应用范围
孔和搭接检测系统应用在辊筒机头生产线和轮胎成型机中成型筒前的胎体导正装置上。
应用
对于孔和搭接检测系统，需要中断传送带。.会使用透射光法测量材料幅面，并且材料幅面必须在一个水平高度稳定的测量点上移动。

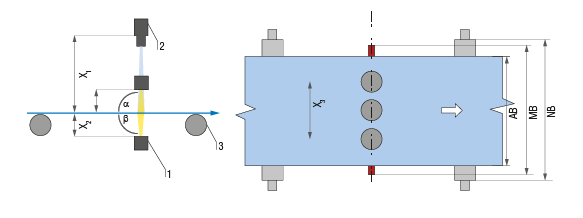

图例说明
AB = 工作宽度 | MB = 测量范围 | NB = 额定宽度 | X1 = 幅面表面与相机之间的距离 | X2 = 幅面表面与光发射器之间的距离 | X3 = 相机距离 | α = 幅面表面与相机之间的角度 | β = 幅面表面与光发射器之间的角度 | 1 = 光发射器 | 2 = CCD 线阵相机 | 3 = 导向辊
