功能
由两根幅面导正辊组成的辊子装置在执行机构前面围绕进料路径内的一个虚拟旋转点摆动。通过横向运动开始立即纠偏。额外的倾斜位置会导致对运行幅面持续纠偏。此时幅面和辊子之间的力的传递必不可少。
应用范围
回转推进辊系统 ELSWING 主要用于纺织品生产线的幅面导正和扩幅，专用于梭织物。
应用
进料长度取决于织物幅面的性质。如果是极为柔性的幅面，进料长度应至少相当于一个幅面宽度。表面越稳定，幅面所需纠偏量越大，进料长度则必须越长。与之相反的是，至下列固定辊的出料路径必须保持较小状态。从上到下的垂直幅面运行是首选。
图例说明

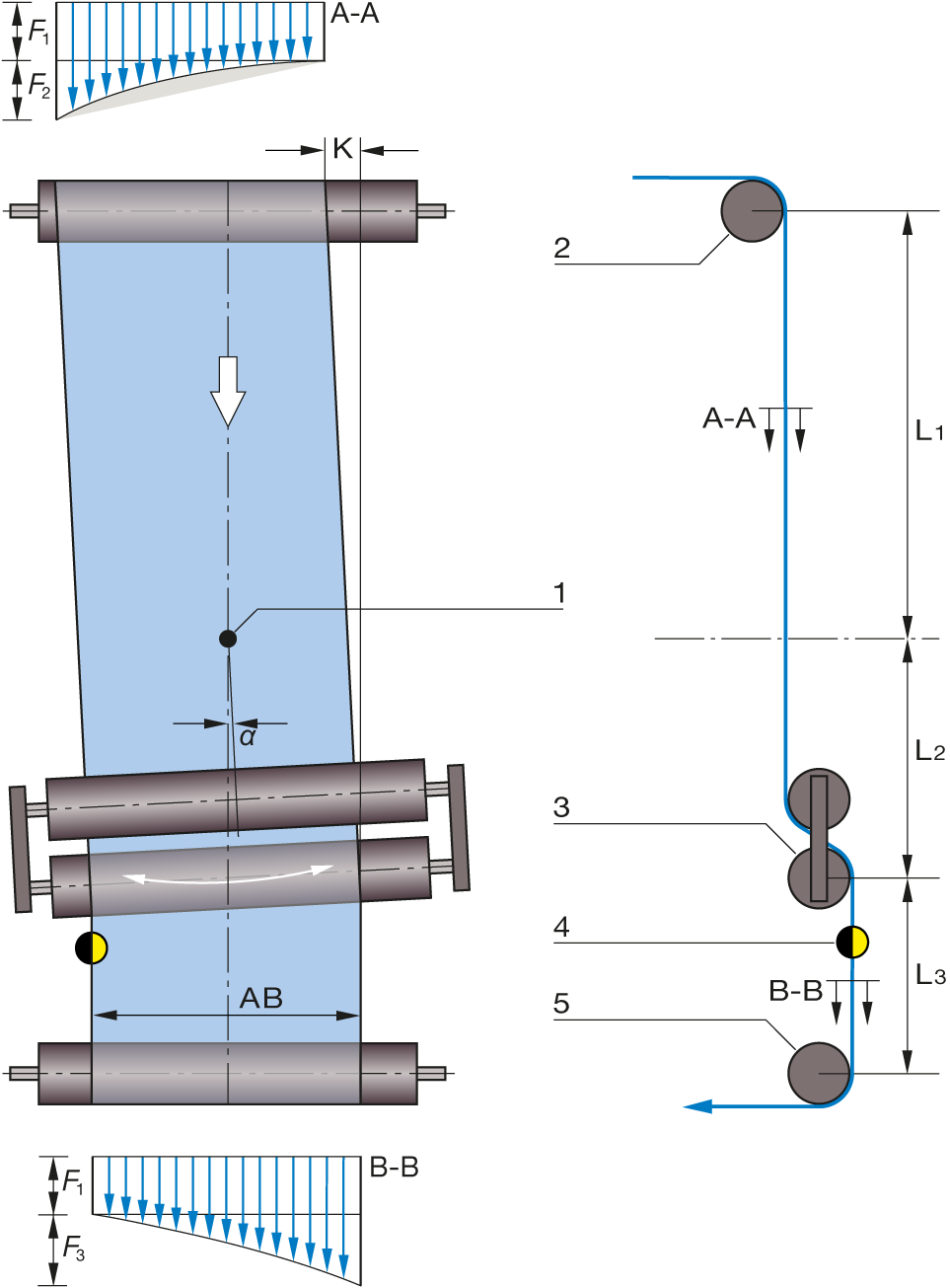

A-A = 进料口上的幅面张力分布 | B-B = 出料口上的幅面张力分布 | K = 幅面纠偏 | AB = 工作宽度 | F1 = 幅面基本张力 | F2 = 通过进料口上的回转推进辊偏转实现幅面张力分布 | F3 = 通过出料口上的回转推进辊偏转实现幅面张力分布 | L1 = 至旋转点的进料长度 | L2 = 从旋转点至调节辊的进料长度 | L3 = 出料长度 | a = 纠偏角度 | 1 = 虚拟旋转点 | 2 = 进料辊/杆 | 3 = 回转推进辊框架 | 4 = 传感器 | 5 = 固定辊
