- 说明
- 功能图纸
功能

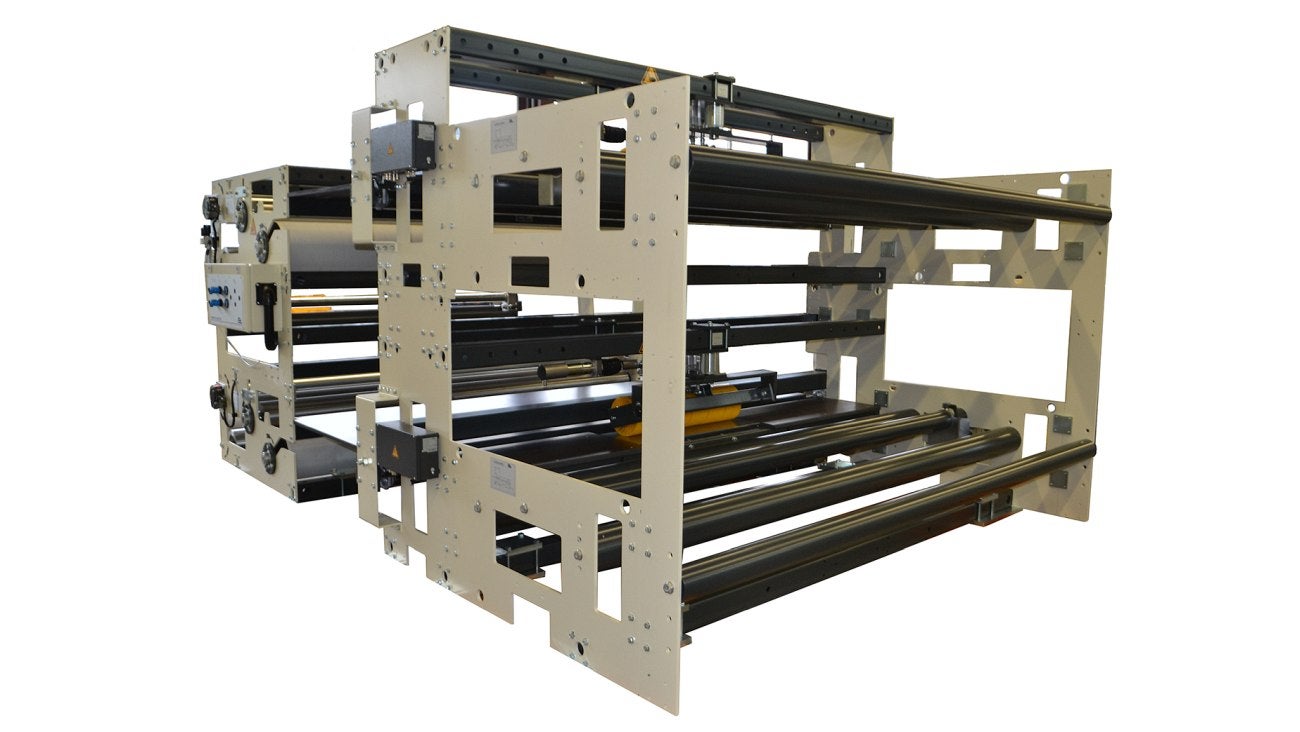

一个宽频带传感器会采集单面瓦楞纸板幅面的幅面位置。位置导正器会比较标准值和实际值，并且向控制辊发出一个相应的修正信号，以便朝幅面中心导正幅面。通过控制辊的倾斜，朝瓦楞纸板幅面的一侧进行修正。
应用范围
瓦楞纸板生产线中的桥架上
应用
桥架上直接位于循环缓冲器后面
图例说明
A = 进料口上的幅面张力分布 | B = 出料口上的幅面张力分布 | K = 纠偏角度最大 ±5° | σ1 = 幅面基本张力 | σ2 = 通过辊子框架在进料口上的摆动运动实现张力分布 | σ3 = 通过辊子框架在出料口上的摆动运动实现张力分布 | 1 = 旋转点 | 2 = 进料辊 | 3 = 辊子框架 | 4 = 传感器 | 5 = 固定辊 | LÜ = 传送长度 | L1 = 进料长度 | L2 = 出料长度 | AB = 工作宽度
