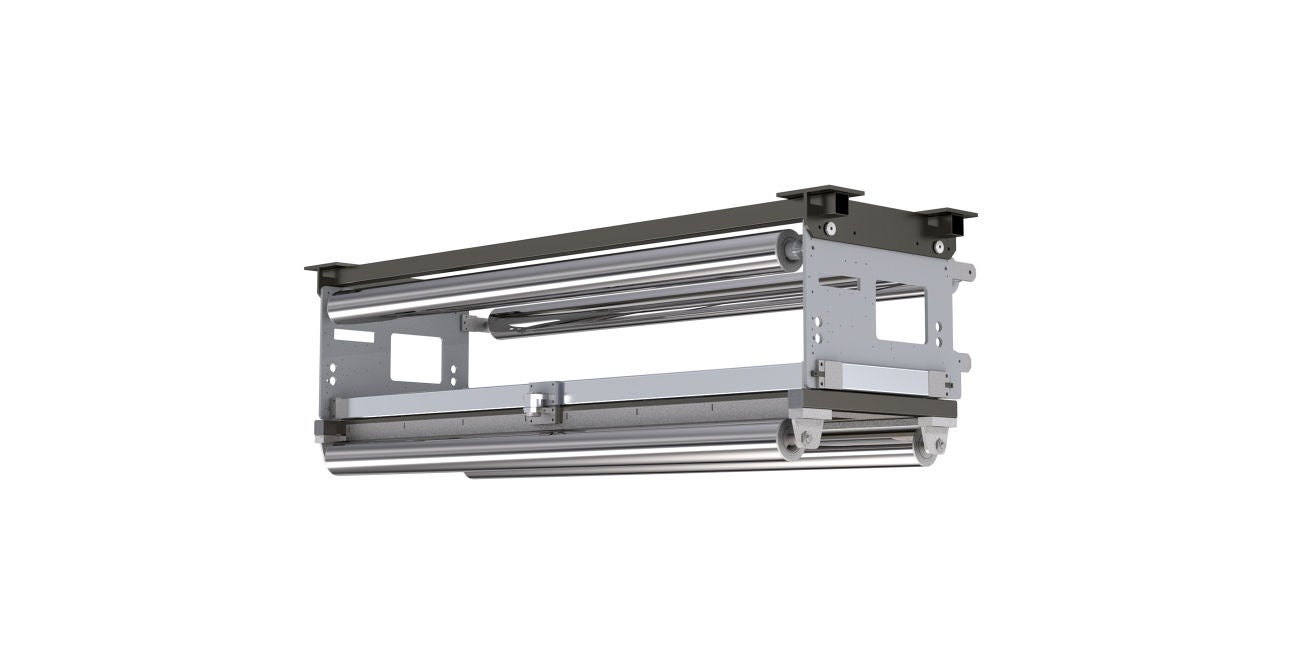

旋转架系统 ELTrac

在导正架系统中，卷料幅面经历四次 90° 转向。该幅面导正系统基于一个带有两根转向辊的可摆动调节框架。其旋转点虚拟位于进料路径内。只有围绕这个旋转点摆动后才可以对幅面进行侧向导正。前提条件是始终存在足够的幅面张力，能确保幅面和调节辊之间力的传递。

通过最优化充分利用弹性范围，旋转架尤其适用于狭窄空间条件下的幅面导正。

幅面张力、弹性模量和所需纠偏量越大，进料长度、出料长度和传送长度就必须设计得越长。根据经验，这些区段的长度应为幅面宽度的 60 - 100 %。电眼的位置必须尽可能靠近调节辊的后面。
