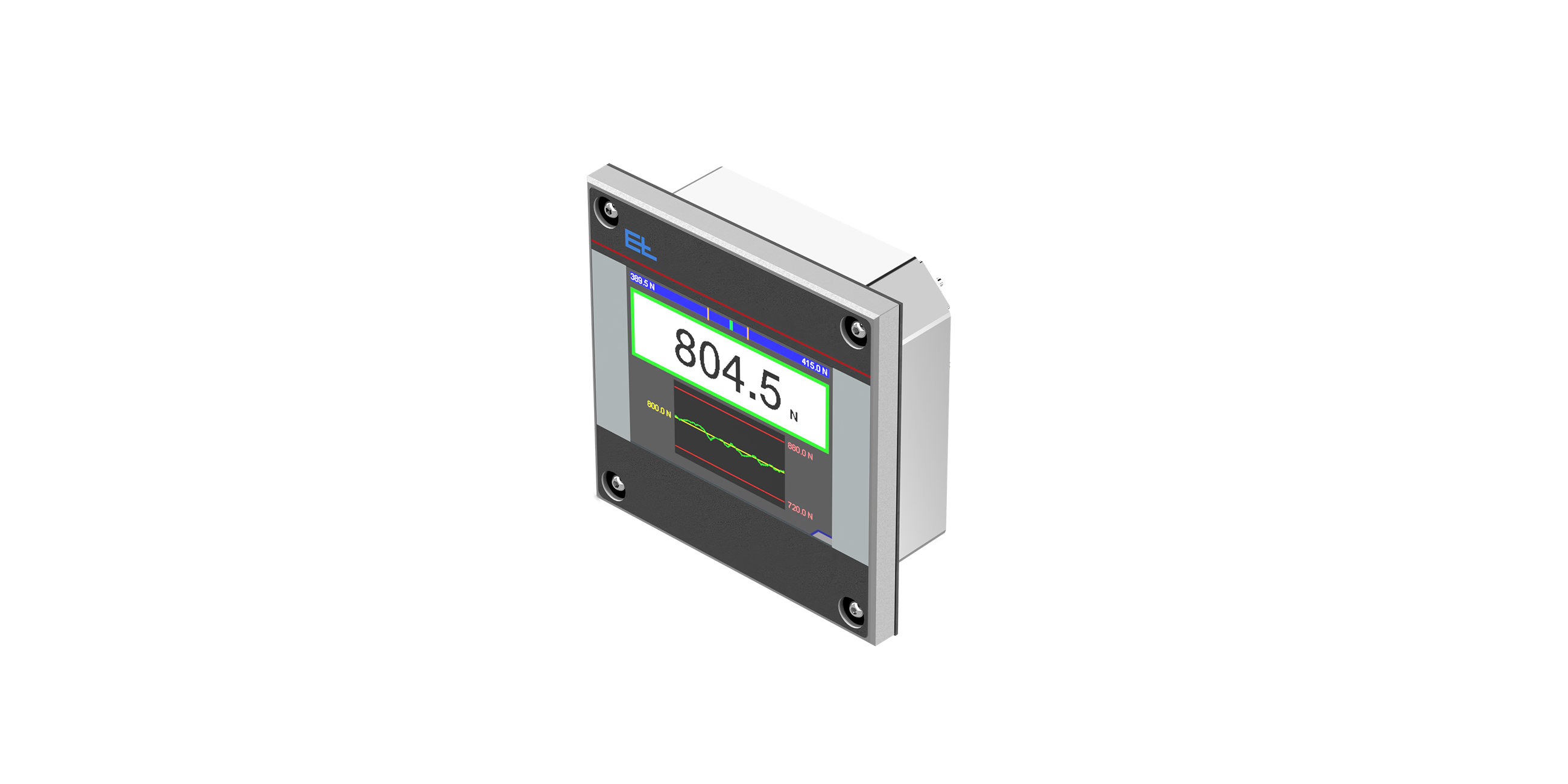

带显示器的测量信号放大器 PA 62
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/control-and-operating-devices/measuring-amplifier/PA62.png
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/control-and-operating-devices/measuring-amplifier/PA 62_0.png
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/control-and-operating-devices/measuring-amplifier/PA 62_1.png
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/control-and-operating-devices/measuring-amplifier/PA 62_2.png
- 说明
- 技术数据
- 带显示器的数字式双信道测量信号放大器用于连接 2 个安装有应变片桥的测力传感器
- 调试助手具有菜单引导且不受语言影响
- 测力传感器在线诊断，包括布线
- X-t 记录仪用于持续显示幅面张力
- 根据可调极限值和数字报警输出监控幅面张力
- 模拟信号输出或借助以太网接口
| 精度等级 | .1 |
| 工作电压 | |
| 额定值 | 24 V DC |
| 额定范围（波动包括在内） | 18 至 30 V DC |
| 额定工作温度 | 10 °C 至 +50 °C |
| 相对空气湿度 | 最大 95%，不冷凝 |
| 输入电压（应变片桥） | 2 x 0 至 ±25 mV, 14 Bit, t cycle =1 ms |
| 模拟输出端 | 2 x 电压，0 至 +5/10 V DC，Imax 10 mA |
| 1 x 电流，0/4 至 20 mA，Rmax 500 Ω | |
| 滤波 | fg = 0.2 至 20 Hz |
| 汇总信号/通道 1/通道 2/ | |
| 差分信号（可配置） | |
| 数字输出端 | 3 x 无源，耐抗短路，24 V DC，Imax 0.5 A |
| 限制/警报/状态（可配置） | |
| 数字输入端 | 1 x 无源，24 V DC |
| 皮重/配方/停止记录（可配置） | |
| 显示器和操作面板 | 彩色触摸显示器 (LCD) |
| （不适用于 PA 6202） | |
| 接口 | RJ45 百兆以太网，用于 |
| - 集成式 Web 服务器 | |
| - Ethernet/IP 现场总线 | |
| 防护等级 | PA 6200: IP 54（在安装状态下） |

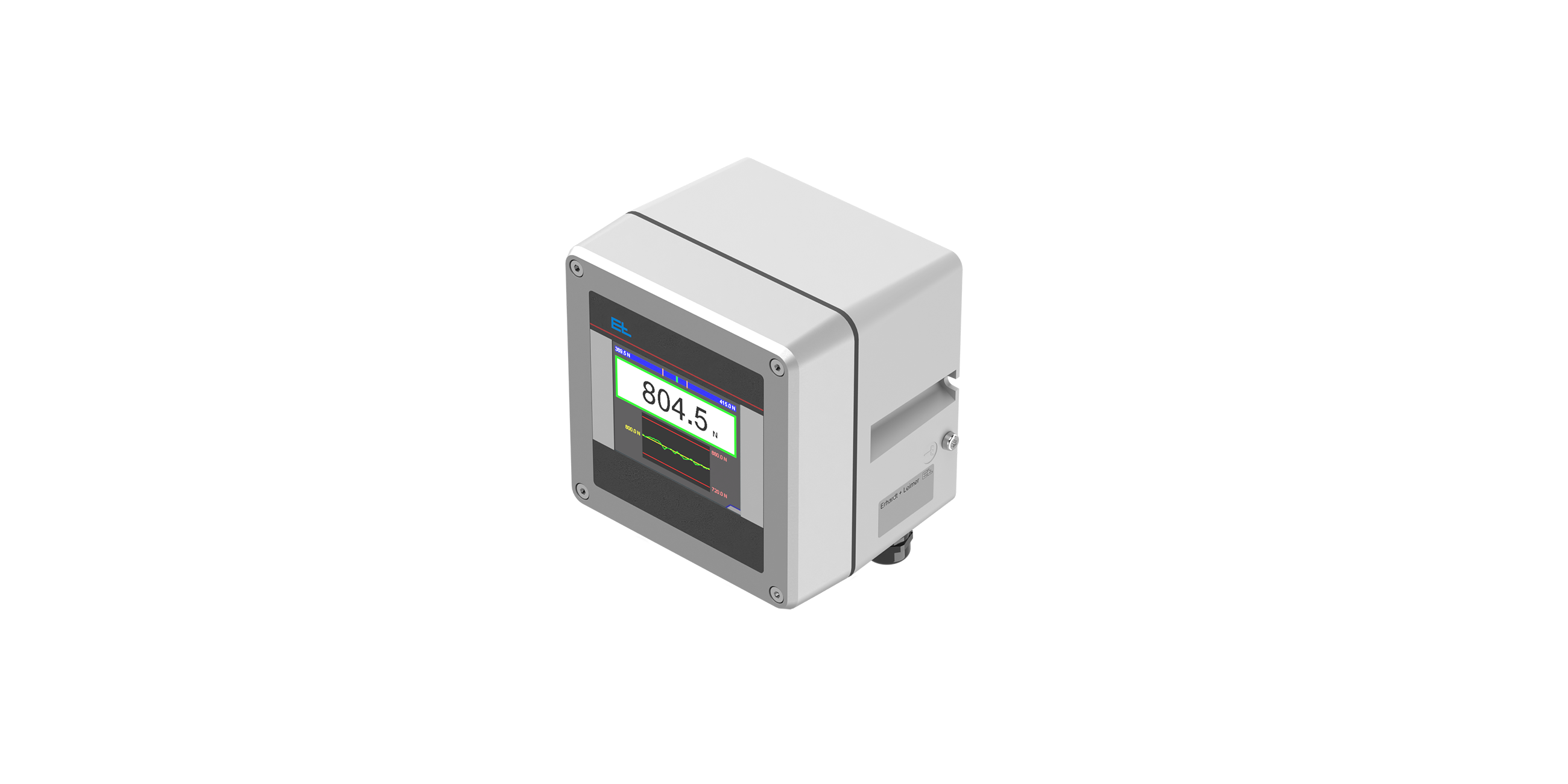

| PA 6201: IP 54 | |

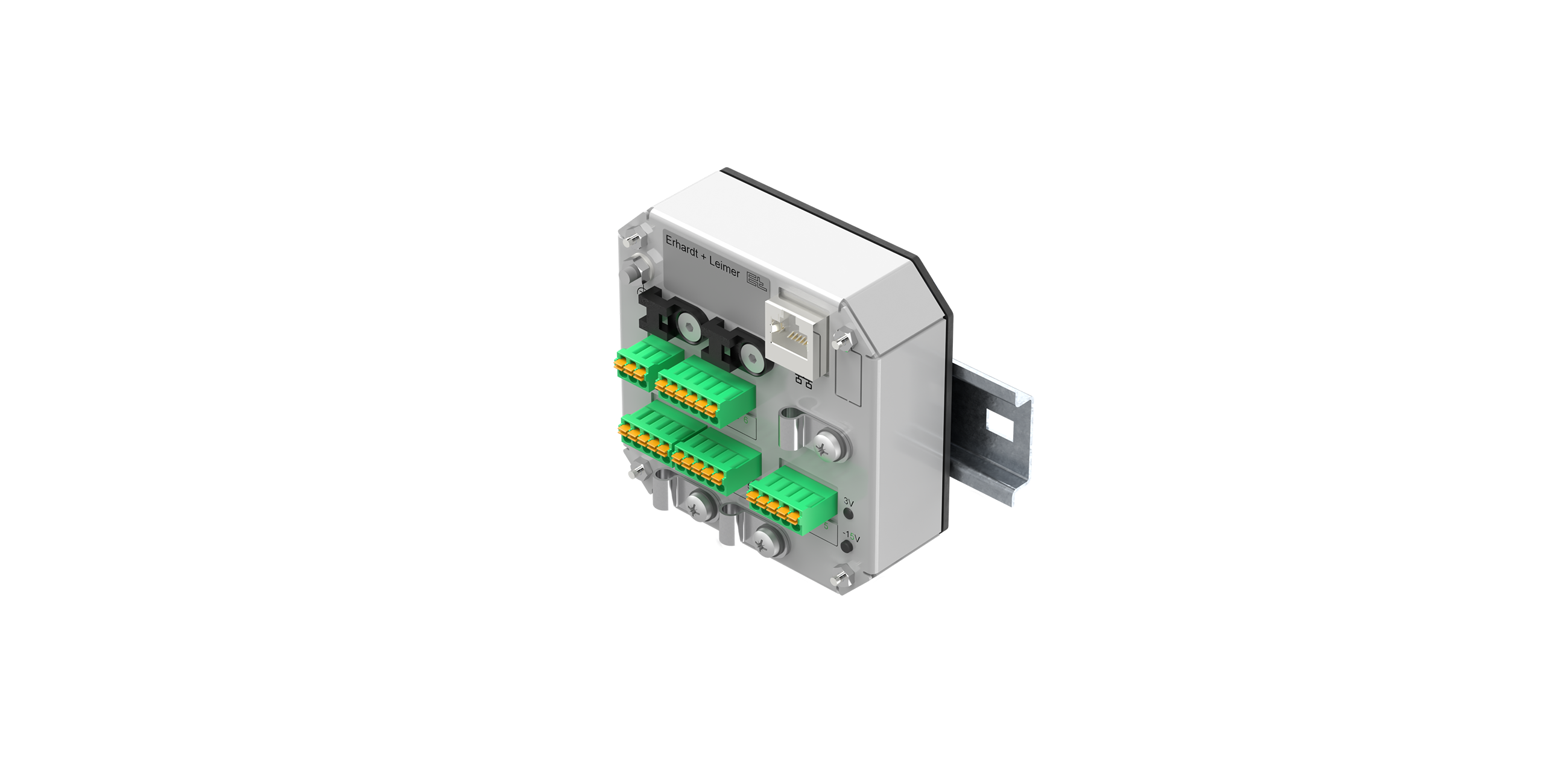

| PA 6202: IP 20 |
