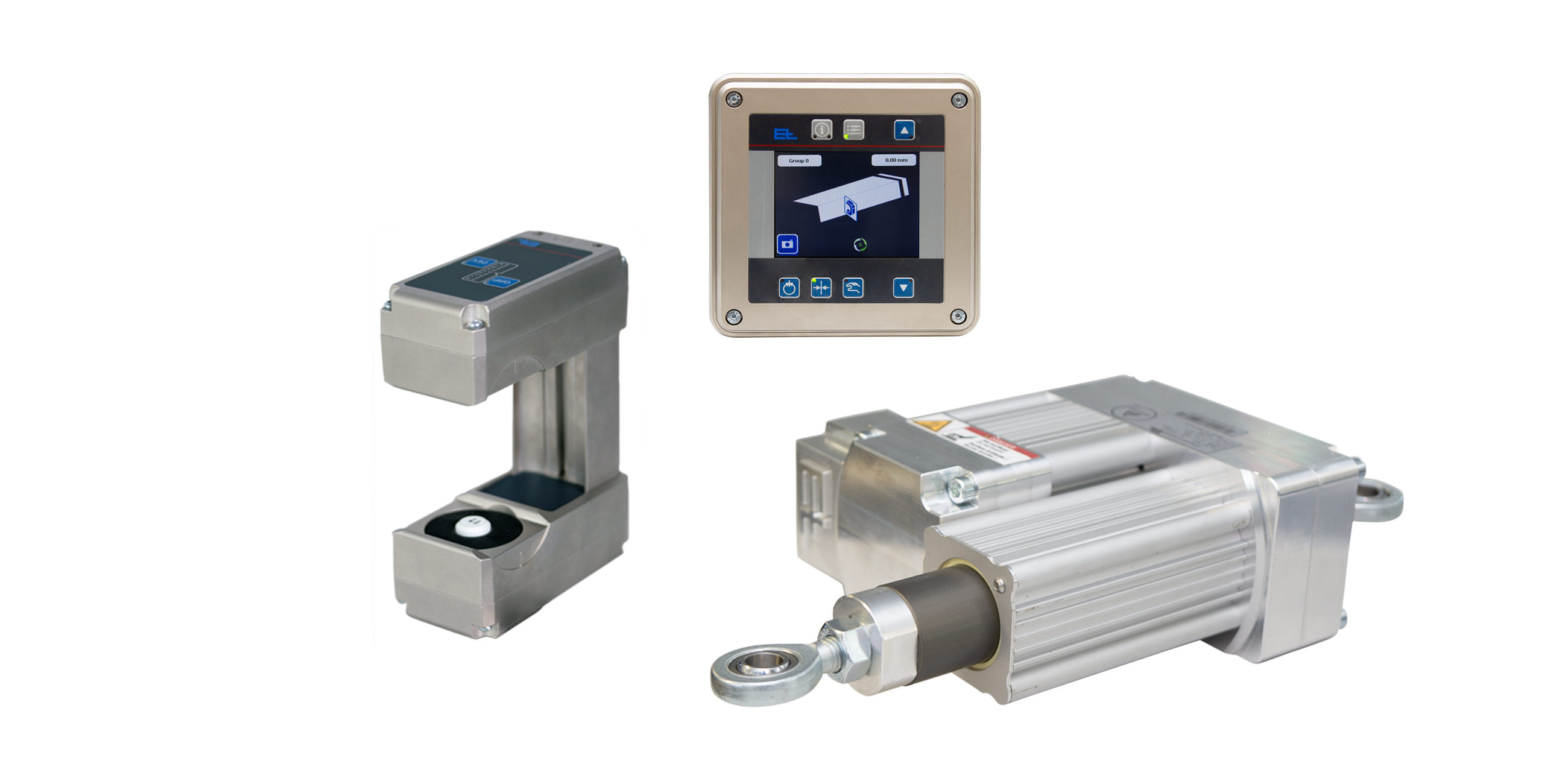

卷绕机系统 ELWINDER WSB90
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/web-guiding/winder-guiding/WSB90.png
- 说明
- 技术数据
- 卷绕机导正部件采用无磨损的无刷驱动技术，可实现最高的控制精度和导正动态性能，调节力为 800 N
- 可与不同的电眼组合用于不同行业：
- =>FR 54 红外线探边传感器，用于非织造布
- =>FX 42/52 超声波边缘传感器，用于纸张和透明塑料材料
- =>FE 52 彩色对线传感器，用于具有线条或颜色对比的印刷幅面
- 内置数字导正器带位置、转速和电流调节器，可实现最高纠偏精度
- 可选择集成现场总线接口以太网/IP/Profinet
- 使用标准网络浏览器通过基于网络的管理可轻松进行服务和诊断
| 纠偏精度 | < ±0.2 mm（取决于材料） |
| 误差频率 | 最大 2 Hz |
| 额定调节行程 | ±25/50/75/100 mm |
| 额定调节速度 | 30 mm/s |
| 额定调节力 | 800 N |
| 环境温度 | +10 °C 至 +50 °C |
| 存放温度 | -20 °C 至 +80 °C |
| 相对空气湿度 | 15 至 95 %（不结露） |
| 工作电压 | |
| 额定值 | 24 V DC |
| 额定范围 | 20 至 30 V DC（波动包括在内） |
| 使用电源时的额定范围 | 100 至 240 V，50/60 Hz |
| 电流消耗 | 最大 2.2 A DC（电眼手动定位） |
| 可选的现场总线接口 | Ethernet UDP、Ethernet IP、Profinet |
| 认证 | 安装声明符合机械指令 2006/42/EG |
| NRTL 证书 CU 72170613 03 (AG 90) | |
| NTRL 证书 CU 72170249 03 (DO 32) | |
| 防护等级 | IP 54 |
