- 出色的图像显示和色彩显示
- 广泛的硬件和软件选项
- 模块化方案 – 因此始终选择正确的解决方案
- 完美的性价比
- 德国制造 – 保持最高质量水平
Automation & Vision Systems

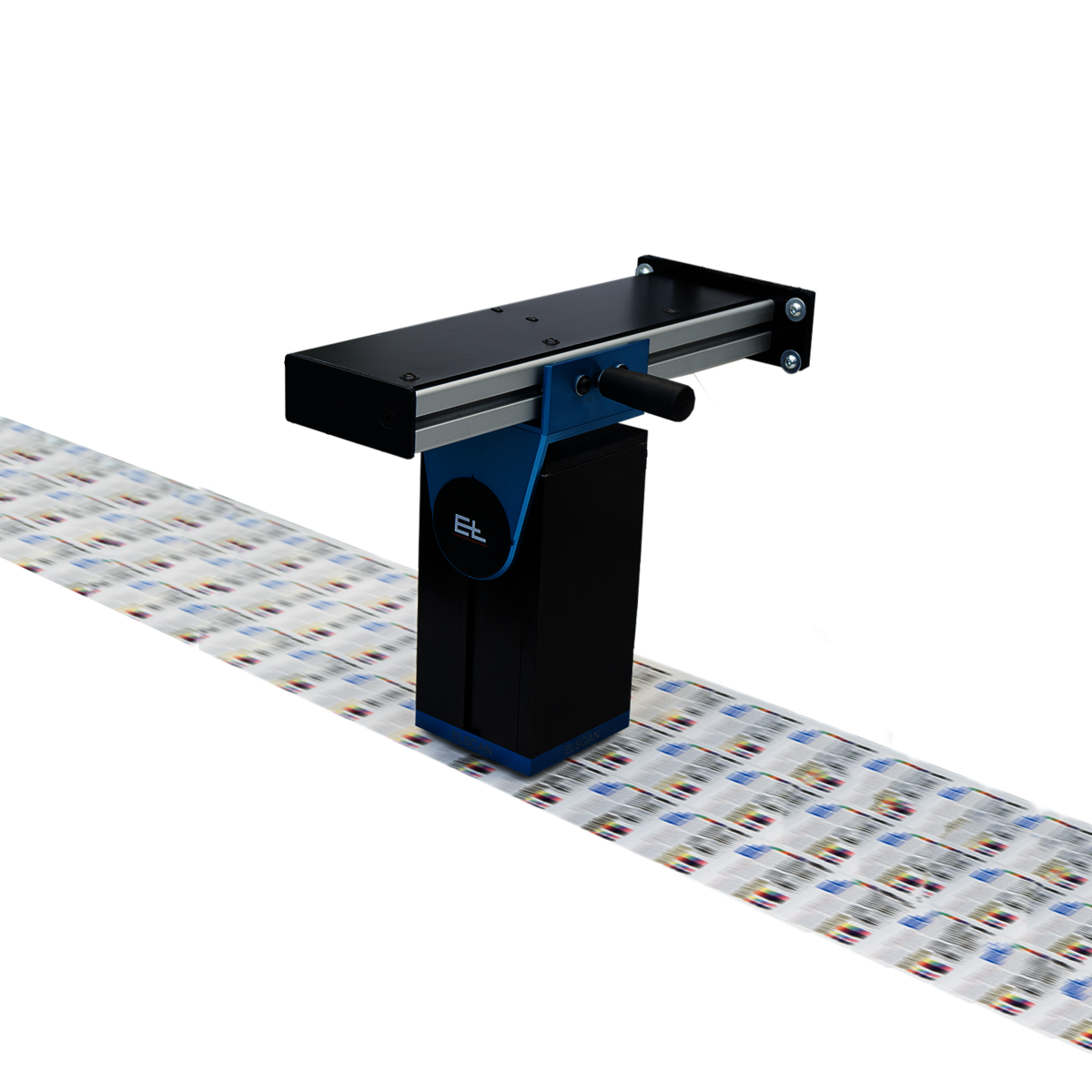

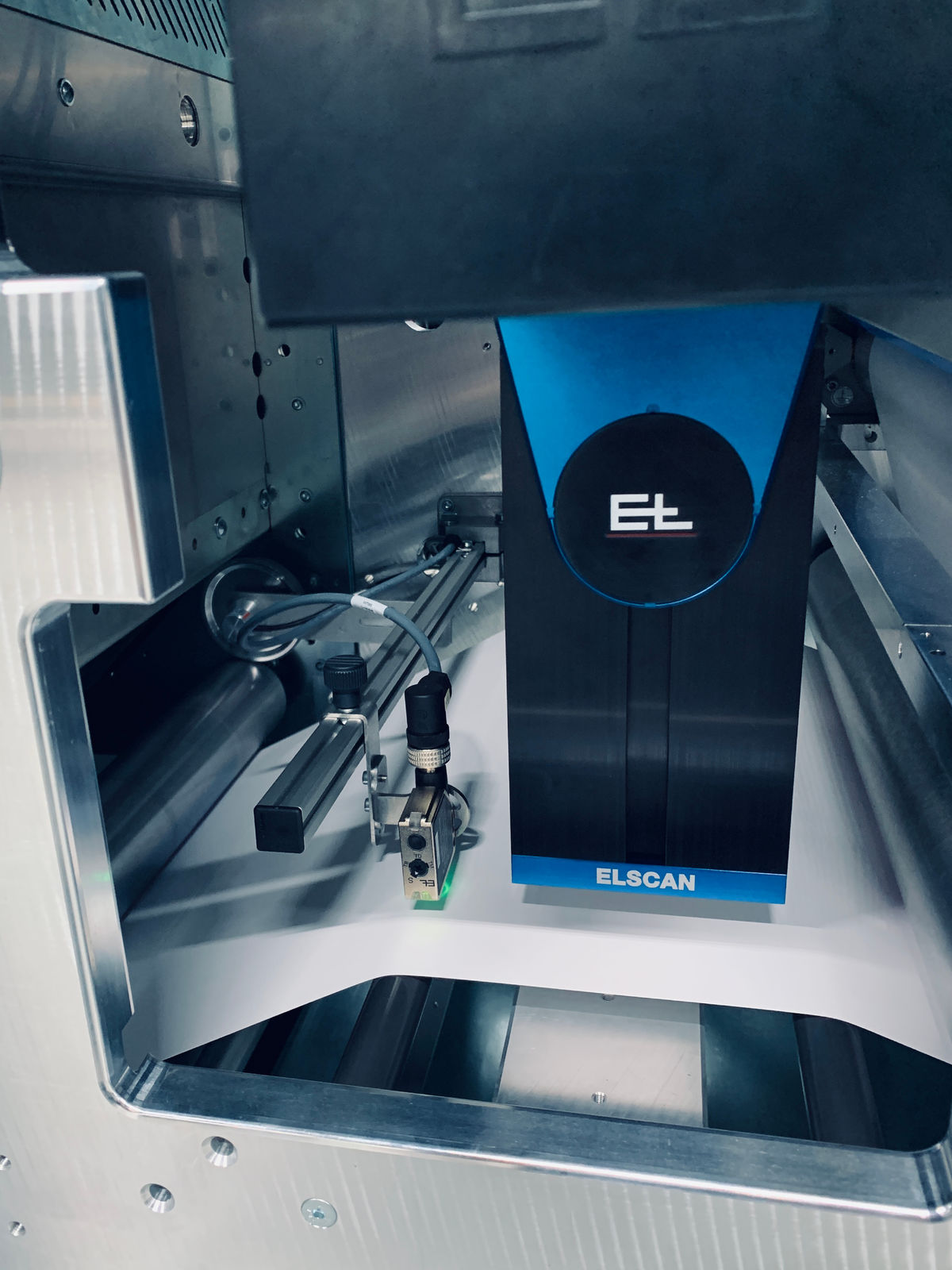

幅面观察系统 ELSCAN OMS3
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/web-monitoring/OMS3.png
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/web-monitoring/OMS3_1.png
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/web-monitoring/OMS3_2.png
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/web-monitoring/OMS3_3.jpg
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/web-monitoring/OMS3_4.jpg
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/inspection---measurement/web-monitoring/OMS3_5.jpg
- 说明
- 技术数据
- 适用于最大幅面宽度为 580 mm 的窄幅应用
- 可视范围 100 x 75 mm
- 获得专利的“dualView”技术，具有 2 个 5 百万像素的相机

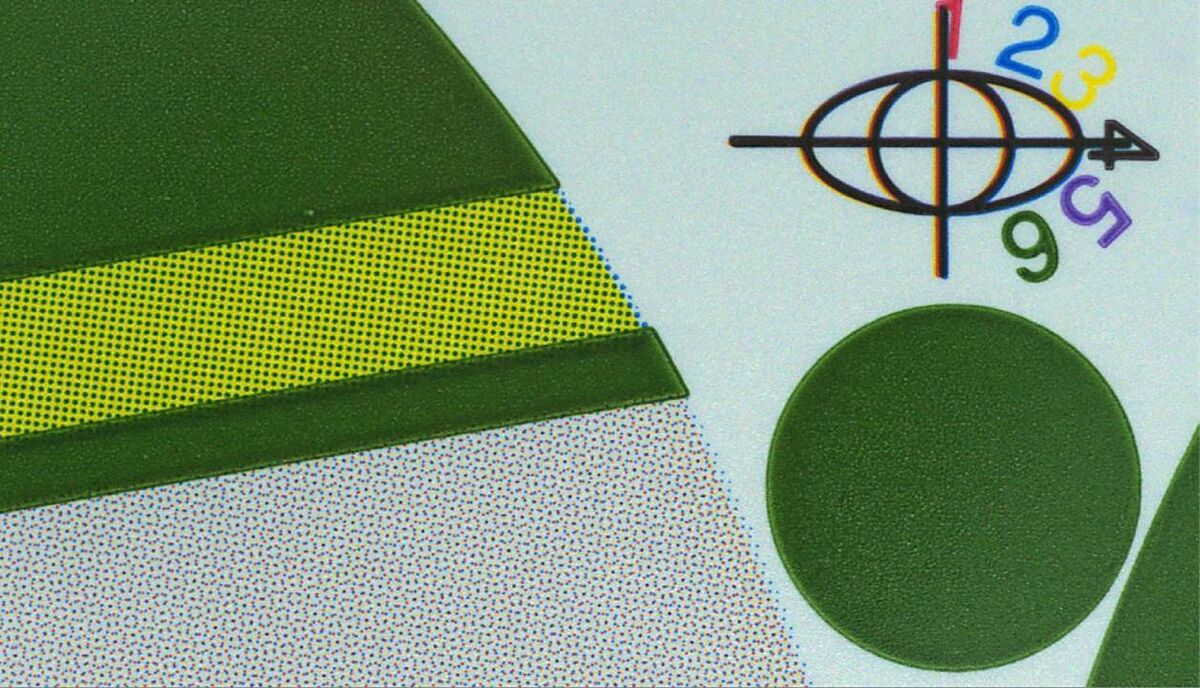

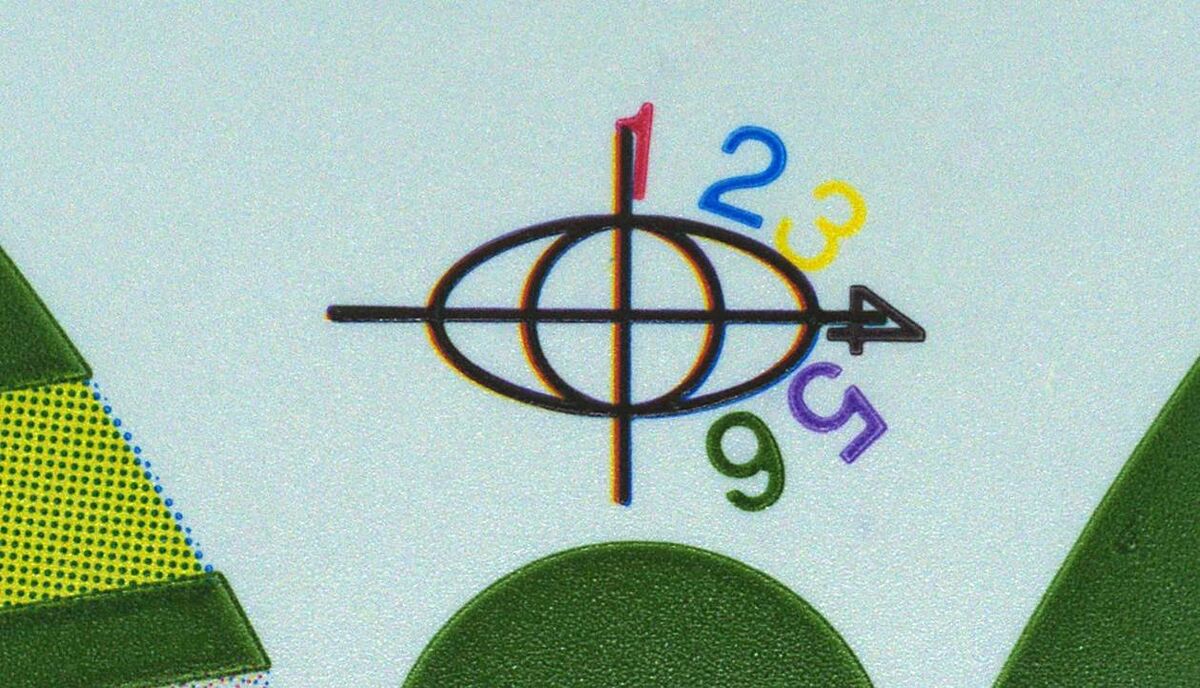

- 最高的图像质量和出色的显色性

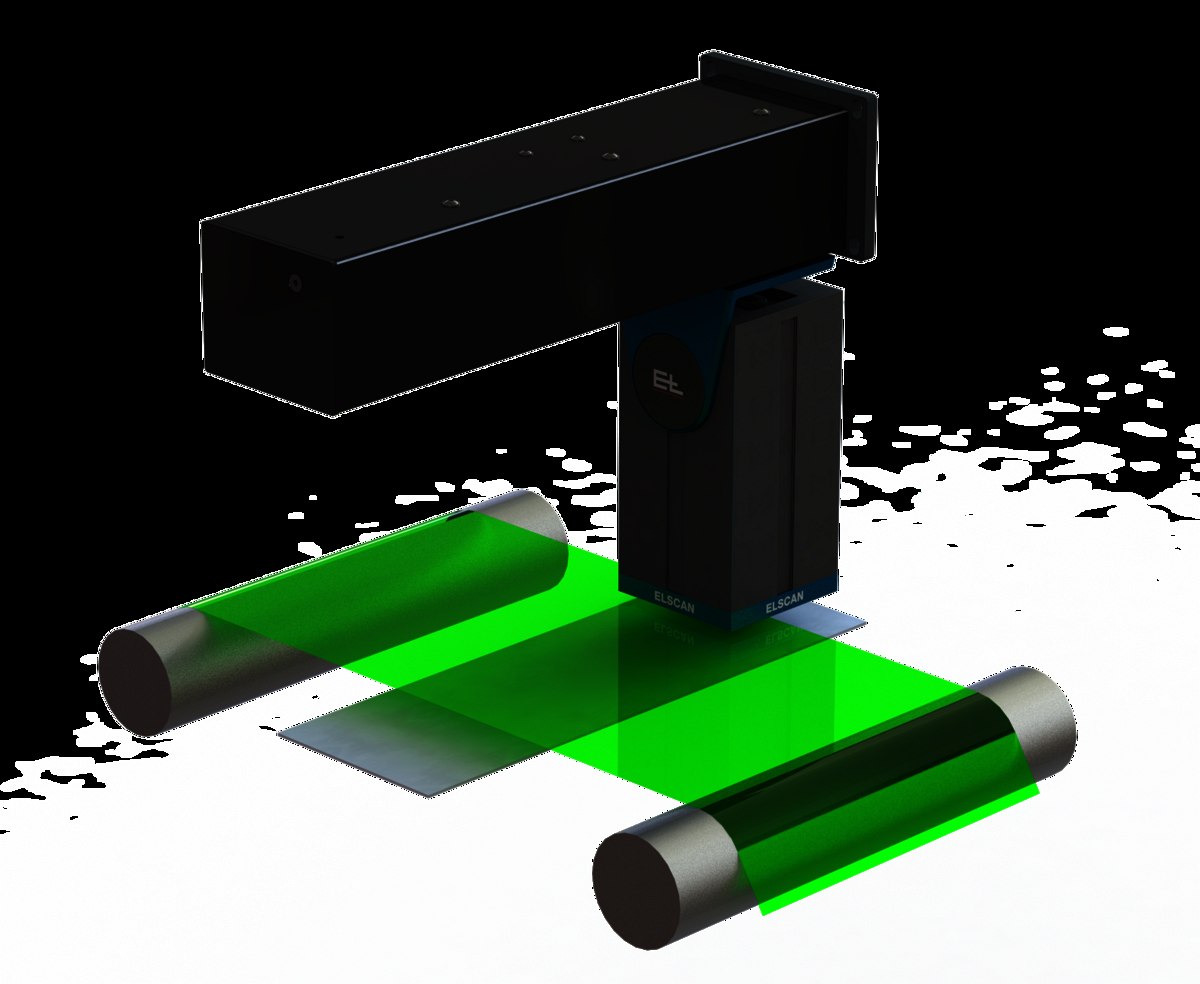

- 可手动或电动定位相机的横梁
- 用于可控幅面监控系统的扫描功能
- 可通过鼠标、小键盘或触摸屏操作
- 远程维护访问
| 相机 | 2 x 5 百万像素，彩色（2596 x 1944 像素） |
| 最大可视范围 | W =100 x 75 mm (T= 28 x 21 mm) |
| 最小可视范围 | 12 x 7 mm |
| 分辨率 | W = 438 μm, 660 dpi / T = 11 μm, 2,350 dpi |
| 闪光灯 | 明场 |
| 用于幅面表面 | 纸张、标签、热印/冷印薄膜，透明叠加 |
| 带有集成控制器的横梁 | |
| 长度 | 300 - 700 mm |
| 工作宽度 | 180 - 580 mm |
| 调节速度 | ≤ 350 mm/s |
| （电动横梁） | |
| 工作电压 | 20 - 30 V DC |
| 电流消耗 | 1.5 A（最大） |
| 额定频率 | 50 - 60 Hz |
| 接口 | 24 V，HDMI，2x USB，以太网，2x D-SUB 9 芯 |
| 显示器 | |
| 工作电压 | 90 - 240 V AC / 120 W (±10%) |
| 额定频率 | 50 - 60 Hz |
| 接口 | HDMI |
| 分辨率 | 22" Full HD（1920 x 1080 像素） |
| 显示器类型 | 标准/触摸屏 |
| 系统数据 | |
| 幅面速度 | 最高 400 m/min |
| 防护等级 | IP 30（光学范围 IP 50） |
| 环境温度 | +5 °C 至 +55 °C |
| 相对空气湿度 | 5 % 至 95 % （不冷凝） |
| 同步 | 齿轮、印刷标记、接近开关、轴编码器或机器信号 |
