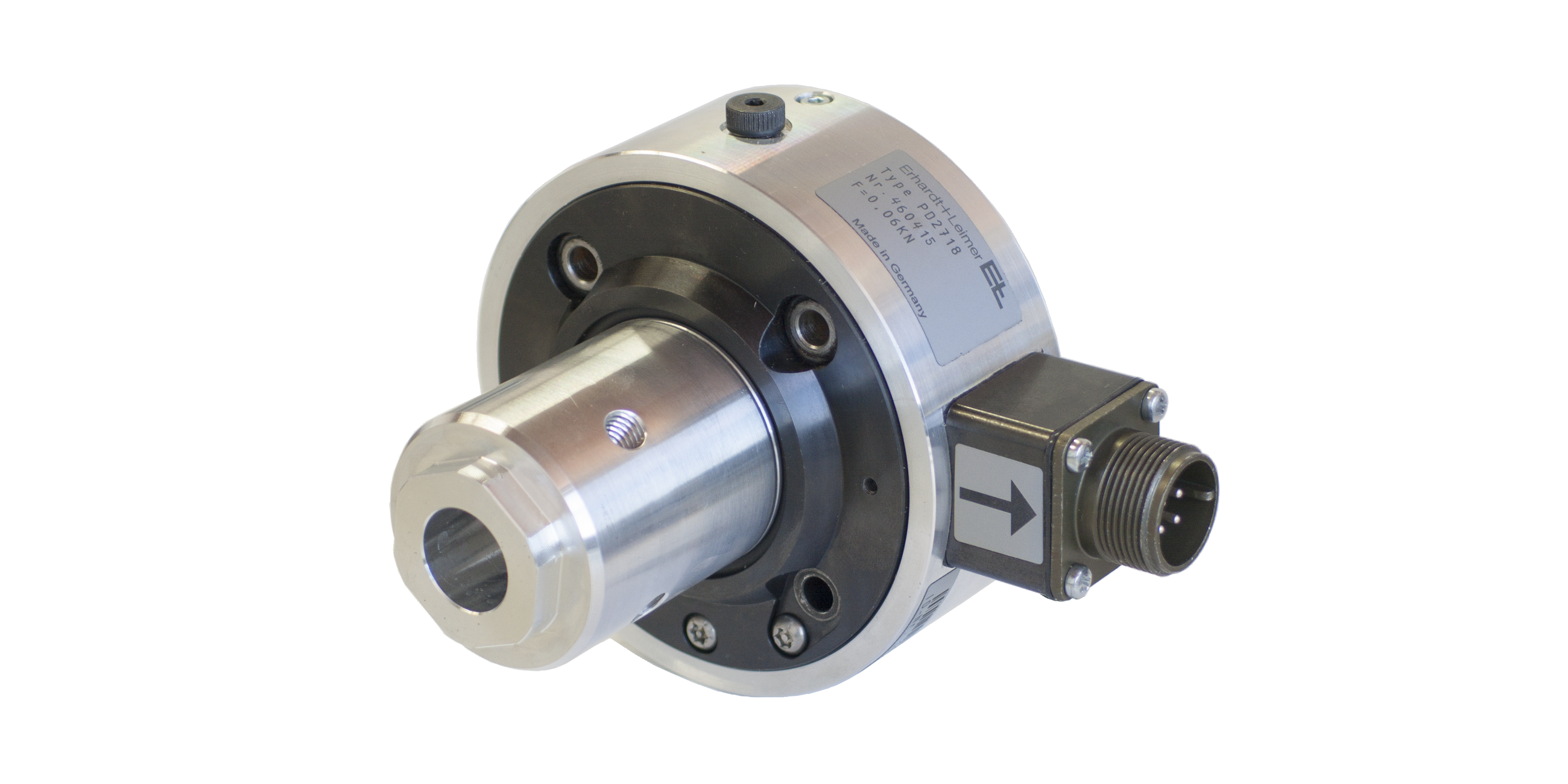

法兰式张力测量器，用于单侧支承的滚筒 PD 27
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/web-tension/load-cell/PD27.png
- 说明
- 技术数据
- 额定测量力为 60 N 的法兰式张力测量器，用于测量单侧支承辊子上的力
- 精确的幅面张力测量，与辊子上的力传递无关
- 由于高达额定测量力 10 倍的过载保护，确保了高度的运行安全性
- 测量方向水平时，辊子重量对测量结果没有影响
- 目标特性值在出厂时已校准为 1 mV/V
| 额定测量力 FN | 60 N |
| 机械止挡 | 1.5 x FN |
| 工作负荷 | 1.0 至 1.4 x FN |
| 极限负荷 | 10 x FN |
| 最大允许轴向剪力 | 0.5 x FN |
| 额定测量位移 | 0.3 至 0.4 mm |
| 精度等级 | .5 |
| 分辨率 | 1:25 |
| 额定特性值（灵敏度） | 1 mV/V |
| 特性值公差 | .20% |
| 结合误差 | < .5 % |
| 测量原理 | DMS 全桥架 |
| DMS 桥架的标称电阻 | 700 Ohm |
| 桥架供电电压 | |
| 额定值 | 10 V |
| 最大允许值 | 14 V |
| 输出电压 | |
| 额定值范围 | 0 至 10 mV（对于额定力和 10 V 桥架供电电压条件下） |
| 最大范围 | 0 至 15 mV（对于 1.5 x 额定力和 10 V 桥架供电电压条件下） |
| 额定/环境温度 | -10 至 +60 °C |
| 工作温度 | -10 至 +90 °C |
| 存放温度 | -10 至 +90 °C |
| 温度系数 | |
| 针对特性值 | ±0.3 % / 10 K |
| 针对零信号 | ±0.3 % / 10 K |
| 防护等级 | IP 54 |
| 重量 | 3.3 kg |
