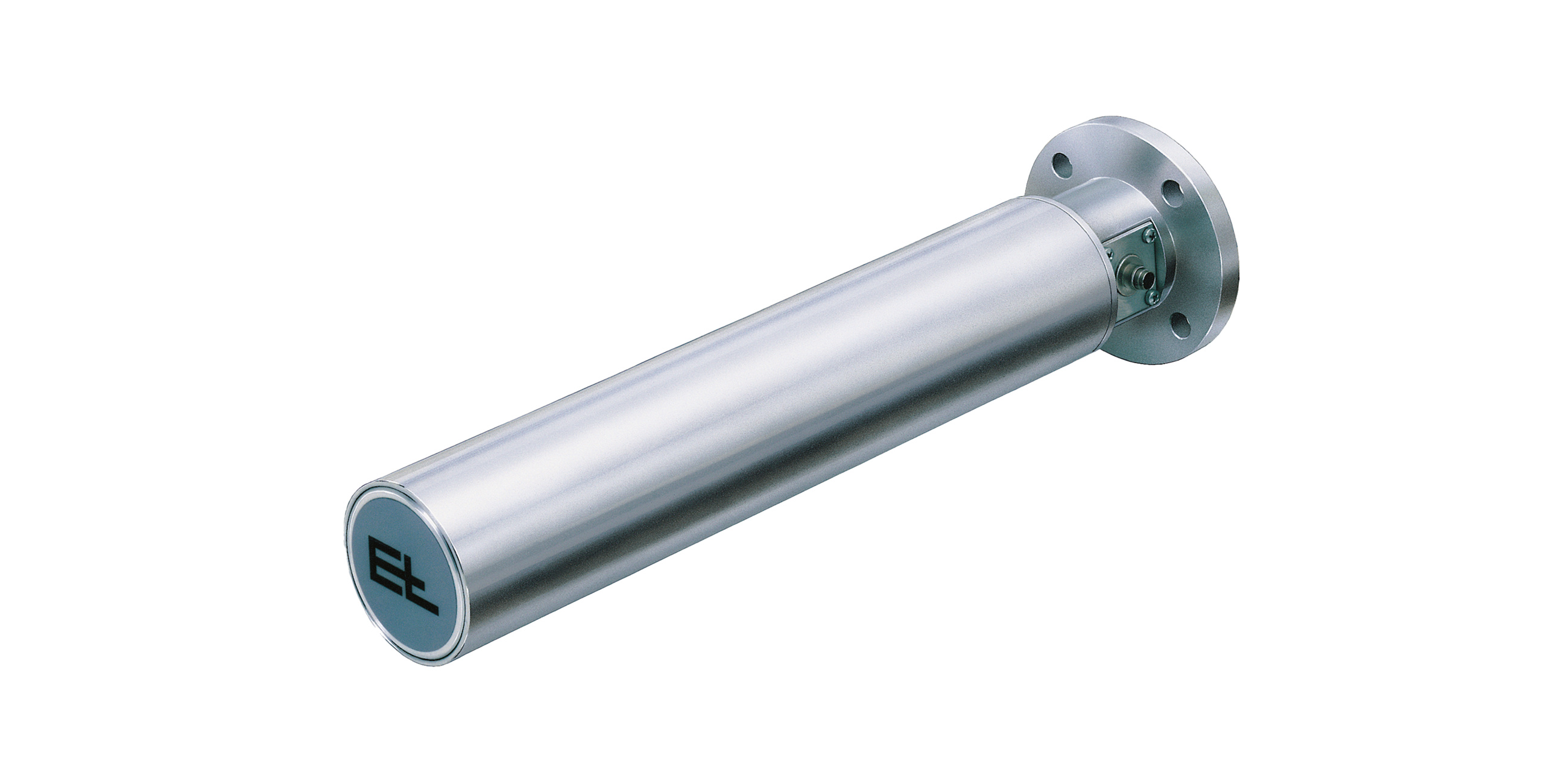

传感器辊，单侧安装 PD 40
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/web-tension/sensor-roller/PD40.png
- 说明
- 技术数据
- 带两个内置测力传感器的铝辊
- 单侧安装法兰，用于悬臂安装
- 由于高达额定测量力 10 倍的过载保护，确保了高度的运行安全性
- 从 60 至 120 mm 的各种不同辊子直径保证了高度的灵活性
- 测量方向水平时，辊子重量对测量结果没有影响
- 由于在平面上应用应变片，测量元件具有良好的温度特性和高线性度
| 精度等级 | 1 |
| 额定特性值（灵敏度） | 1m V/V |
| 结合误差 | < 1 % |
| 特性值公差 | .20% |
| 测量原理 | 应变片全桥 |
| 应变片桥的标称电阻 | 700 Ohm |
| 电桥电源电压 | 10 V（额定值） |
| 14 V（最大允许值） | |
| 输出电压 | |
| 额定范围 | 0 至 10 mV（对于额定作用力和电桥电源电压 10 V） |
| 范围 | 最大 0 至 18 mV（对于 1.8 x 额定作用力和电桥电源电压 10 V） |
| 机械止挡 | 1.2 至 1.8 FN 视类型而定 |
| 工作负荷 | 1.2 至 1.8 FN |
| 极限负荷 | 10 x FN |
| 目标测量行程 | 0.15 至 0.25 mm 视类型而定 |
| 额定温度范围 | - 10 至 + 60° C |
| 工作温度范围 | - 10 至 + 70° C |
| 温度系数 | ±0.3 %/10 K（特性值） |
| ±0.3 %/10 K（特性值） | |
| 防护等级 | IP 50 |
| 最大允许轴向剪力 | 1 x FN |
| 连接电缆 | 6 x 0.14 mm²，5/10 m 长 |
| 传感器辊 PD 40 | ||||||
| 型号 | ø d (mm) | 最小额定宽度 (mm) | 最大 NB (mm) | 目标测量力 FN / 每根辊子 (N) | ||
| PD 4006 | 60 | 150 | 300 | 50 | 100 | 200 |
| PD 4008 | 80 | 200 | 400 | 100 | 200 | 400 |
| PD 4010 | 100 | 250 | 500 | 100 | 200 | 400 |
| PD 4012 | 120 | 400 | 600 | 200 | 400 | 600 |
| PD 40 辊子表面 | |
| 表面目录 | 界面 |
| 01 | 抛光 Ra 3.2（标准） |
| 02 | 包裹着橡胶软木 |
| 03 | 经玻璃金刚砂精细喷砂处理，Ra 6.3，硬质阳极氧化层，厚度 30 μm 450 HV |
| 04 | 硬质阳极氧化层，Ra 3.2，厚度 30 µm 450 HV |
