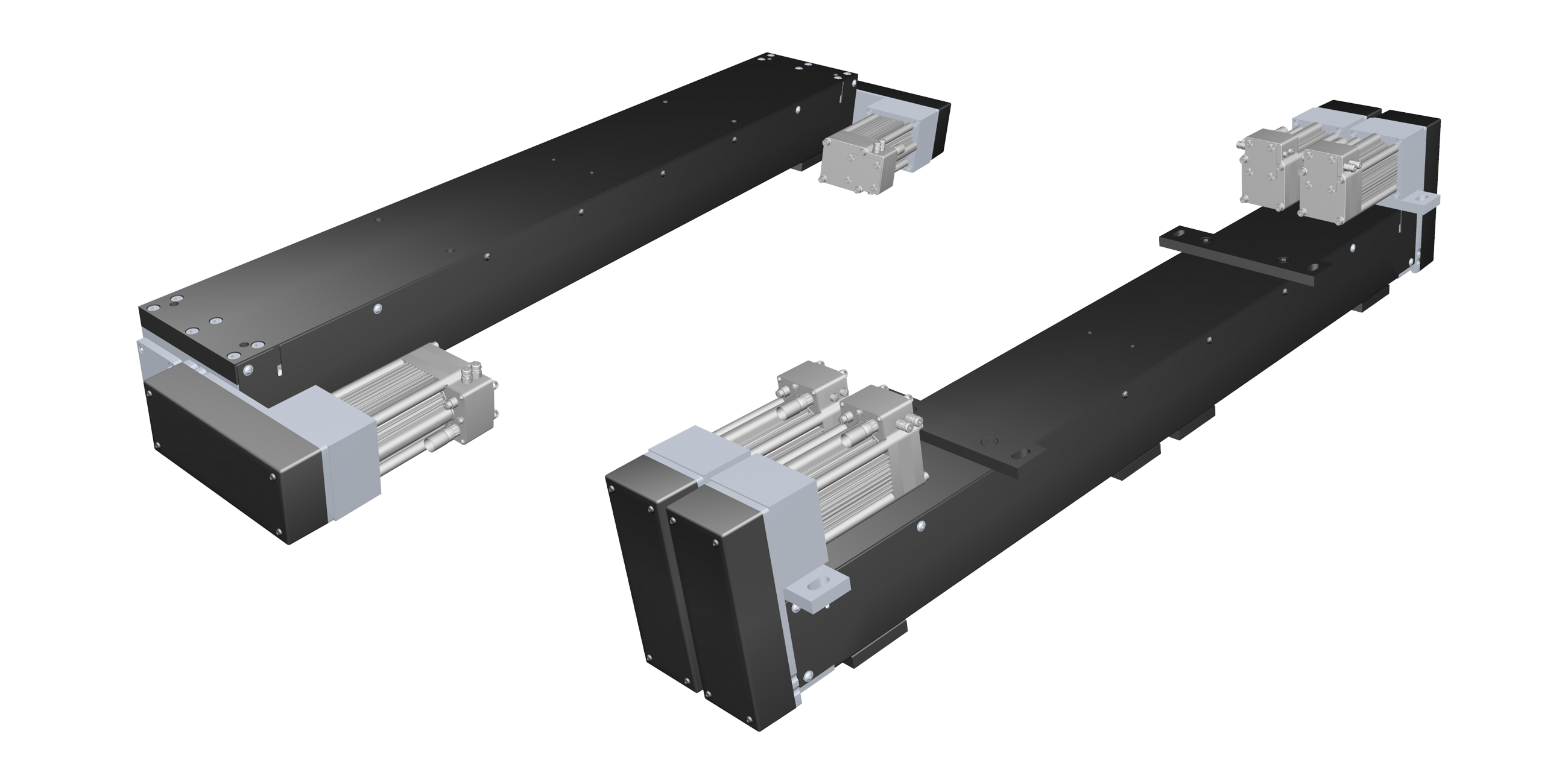

电动定位支撑梁 VSB97
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/support-beam/support-beam-web-guiders---cutting-devices/vsb97.jpg
- 说明
- 技术数据
变化的幅面宽度和位置要求多样的直线定位系统。通过 E+L 定位系统，就可以在一台设备中采用最多四个相互独立的调节单元，它们沿着幅面定位。这些单元可以是传感器或者切割装置，并且根据需要置于所需的位置上。
- 高度紧凑的设计，确保最佳可能的机器集成
- 单电机、双电机或者四电机
- 通过数字无刷驱动技术实现高精度的定位
- 以太网接口便于整合到材料导正系统内
- 利用基于网络的管理便于调试
- 可以实现传感器预定位、探边、自由移动和宽度测量等功能
- 内置电缆拖链
| 工作电压 | |
| 额定值 | 24 V DC |
| 额定范围 | 20 至 30 V DC（波动包括在内） |
| 电流消耗 | 1.4 A DC （1 个定位驱动器） |
| 2.4 A DC （2 个定位驱动器） | |
| 额定工作宽度 | 最小 160 mm - 最大 2200 mm |
| 额定调节速度 | 1 至 18 mm/s |
| 额定调节力（轴向） | 3000 N |
| 负载 | 最大 500 N |
| 力矩 M1, M2, M3 | 最大 3.8 Nm |
| 定位精度 | ≤ ±0.1 mm（每个滑座 |
| 环境温度 | +10 °C 至 +50 °C |
| 存放温度 | -25°C 至 +80 °C |
| 环境条件 | 干燥 |
| 相对空气湿度 | 15 至 95 %（不冷凝） |
| 认证 | 安装声明符合 |
| 机械指令 2006/42/EC | |
| NRTL 证书 CU 72210743 01 | |
| 防护等级 | IP 54 |
| 接口（变型“标准/UDP”） | 以太网协议 EL.NET、Ethernet UDP |
| 可选接口（变型“Connect”） | Ethernet/IP, Profinet |
