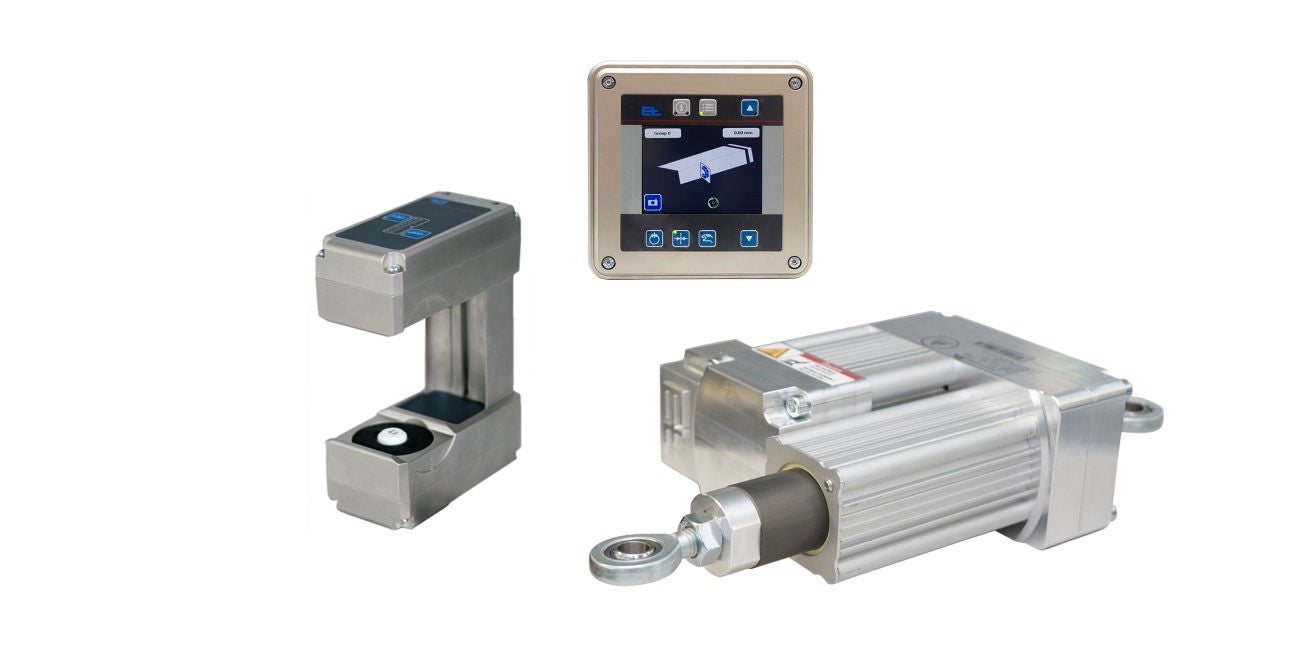

卷绕机系统 ELWINDER

在运行幅面的生产过程中，放卷机通常位于机器进料口，收卷机则位于出料口。放卷时，会借助一个线性驱动器带动卷绕机，将幅面引导至所需加工位置。收卷时则相反，会借助于一个线性驱动器，使收卷机跟踪持续不断变化着的幅面位置，以获得边缘齐整的卷料。

如果由于空间有限而无法放置旋转架或回转推进辊，可以使用带有卷绕机的 ELWINDER 幅面导正系统。

如果使用 ELWINDER 系统进行幅面导正，放卷时，传感器固定在机器上，以确定幅面的额定位置。应尽可能靠近卷绕机最后的导向辊进行位置侦测。收卷时，电眼固定在卷绕机上，从而为导正器规定卷绕机的额定位置。应尽可能靠近卷绕机最后的导向辊进行位置侦测。导正段 L1 取决于卷料幅面的弹性。横向的弹性范围越大，区段 L1 就可以越短。根据经验，导正段应为材料宽度的一半。
