功能
为了确保准确的轮胎成型，预切割的料条的进料、放上以及络合必须特别精准地进行。CCD 摄像机或者宽频带传感器会采集当前的幅面位置并且控制数字定位器和执行机构。而它们又会移动可摆转的传送带，实现所需的幅面或者料条纠偏。
应用范围
如果要将橡胶幅面准确地相互叠放，就需要用到层压工站。
应用
需要注意的是，必须在项目开始前详细探讨要求。材料宽度、厚度及其状态（热态或者冷态）对进料以及层压辊都会造成影响。借助所有细节，就可以为相应的应用案例找到完美的解决方案。

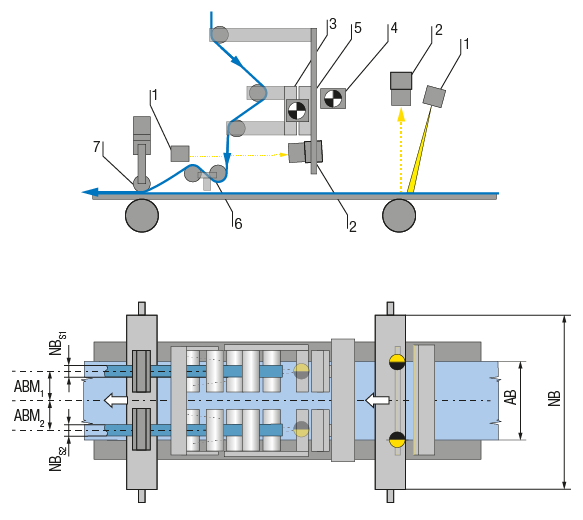

图例说明
AB = 工作宽度 | NB = 额定宽度 | NBS1 = 条纹宽度 1 | NBS2 = 条纹宽度 2 | ABM1 = 料条 1 中心至幅面中心距离 | ABM2 = 料条 2 中心至幅面中心距离
1 = 光发射器 | 2 = CCD 线阵相机 | 3 = 幅面导正系统 | 4 = 定位支撑梁 | 5 = 调节驱动器 | 6 = 固定辊 | 7 = 压辊
