Automation & Vision Systems

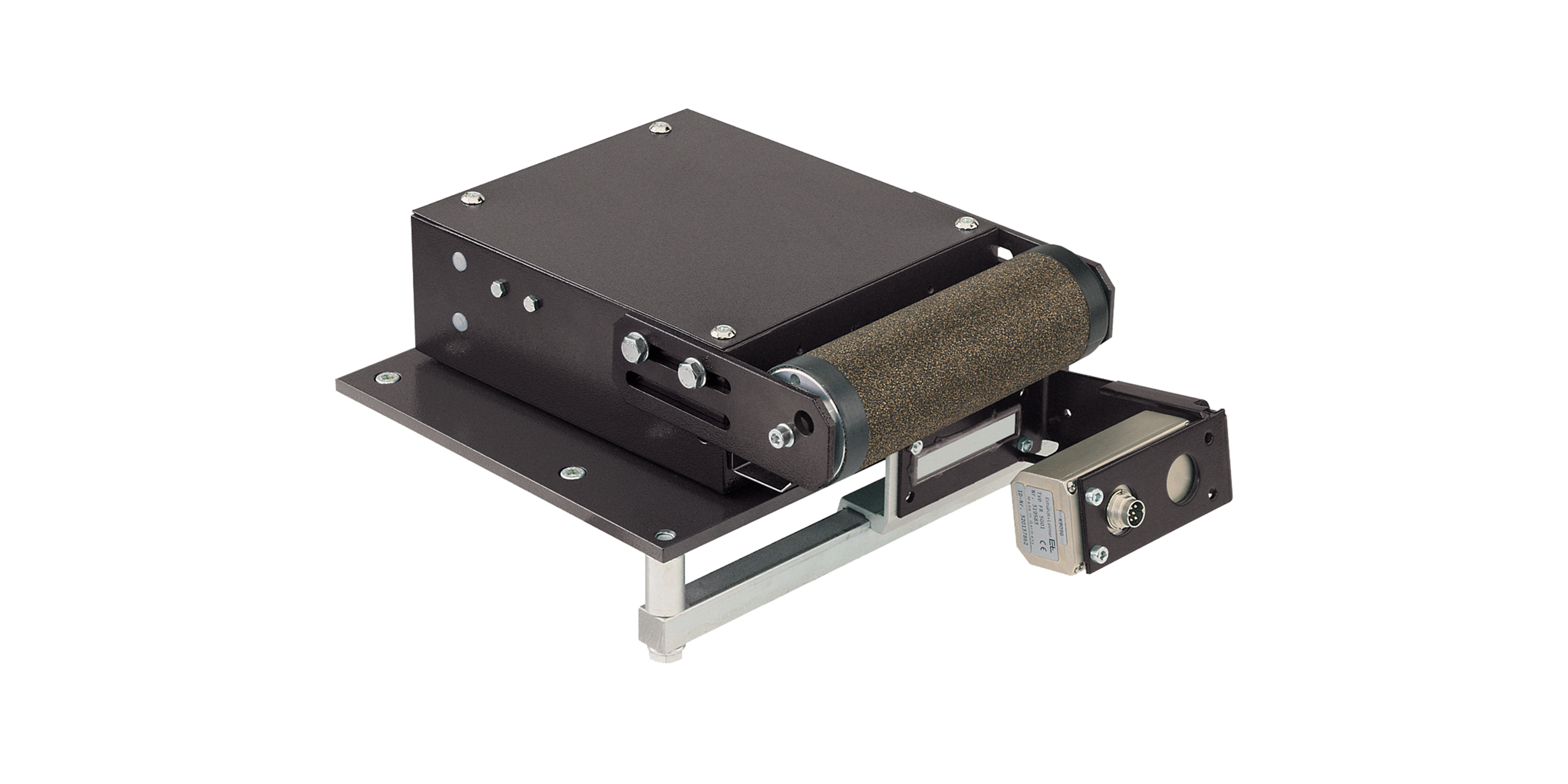

回转推进辊系统 SRB33
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/web-guiding/steering-roller/SRB33.png
- 说明
- 技术数据
- 紧凑型回转推进辊系统配备一根辊，并采用无磨损的无刷数字驱动技术来实现最高的控制精度和导正动态性能
- 可以与不同的传感器组合，用于采集随动幅面边缘
- 集成的现场接口 Ethernet UDP/IP、EtherNet/IP，选配 Profinet 和其他数据总线系统
- 使用标准网络浏览器或者借助 OP 34/36，可通过基于网络的管理进行操作、服务和诊断
| 纠偏精度 | < ±0.15 mm（取决于材料） |
| 额定宽度 | 200/250/300/350 mm |
| 额定宽度 | ±22 mm |
| 出料辊上的额定调节速度 | 1 至 60 mm/s (AG 91, F=1000 N) |
| 幅面张力 | 最大 200 N |
| 辊子直径 | 60/80 mm |
| 环境温度 | +10 °C 至 +50 °C |
| 存放温度 | -20 °C 至 +80 °C |
| 相对空气湿度 | 15 至 95 %（不冷凝） |
| 工作电压 | |
| 额定值 | 24 V DC |
| 额定范围 | 20 至 30 V DC（波动包括在内） |
| 使用电源时的额定范围 | 100 至 240 V, 50/60 Hz |
| 电流消耗 | 最大 5,5 A DC |
| 接口 | Ethernet UDP/IP、EtherNet/IP |
| 可选：Profinet 和其他数据总线系统 | |
| 防护等级 | IP 54 |
| 型号 | 最小额定宽度 | 最大额定宽度 |
| SR 3319 | 200 mm | 250 mm |
| SR 3329 | 300 mm | 350 mm |
