- 说明
- 功能图纸
功能

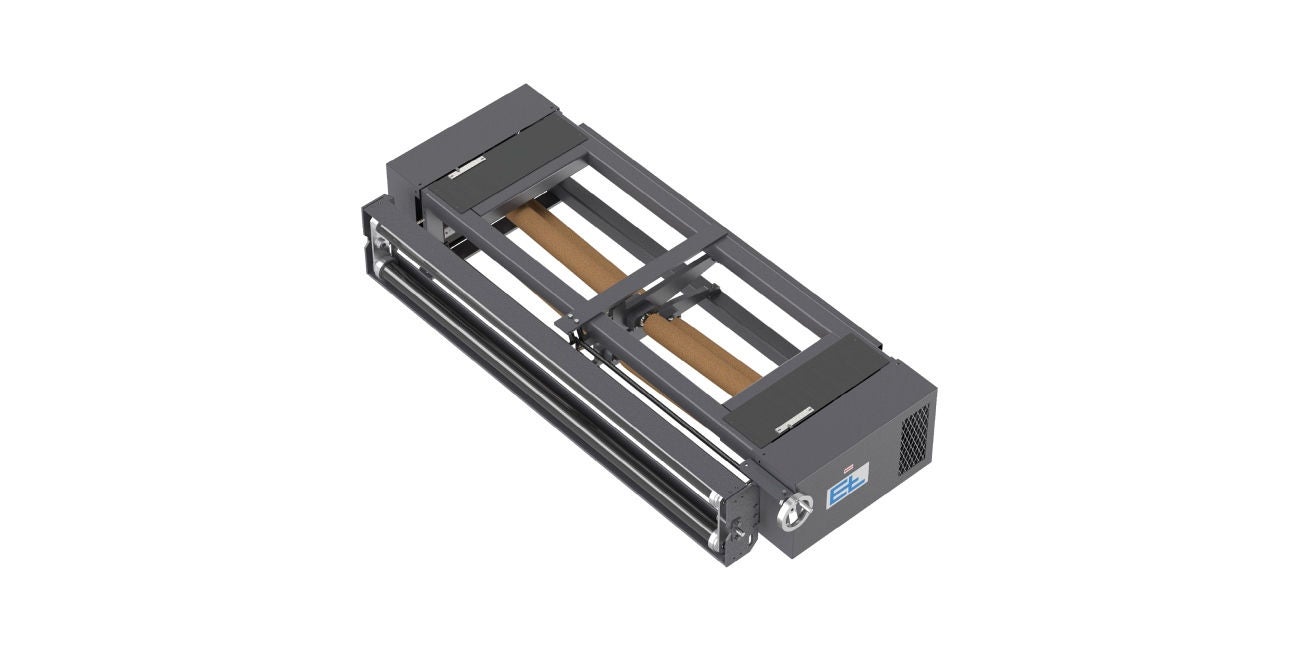

扩幅系统 half-width X-Pander 由两个辊子单元组成，每个单元分别带有三根在中心平接的辊子。每个单元各有两根固定辊和一根可移动辊。通过改变中间可移动辊的浸入角度，可以控制帘线宽度。通过手动调整修正角度可优化扩幅能力。
应用范围
扩幅系统 X-Pander 专用于张力台前的热拉线，以实现恒定的幅面宽度和均匀的纬纱分布。
应用
全幅扩布系统 X-Pander 可以安装在所有位置上。 进料长度应至少为一个材料宽度，而出料长度则应尽可能短。

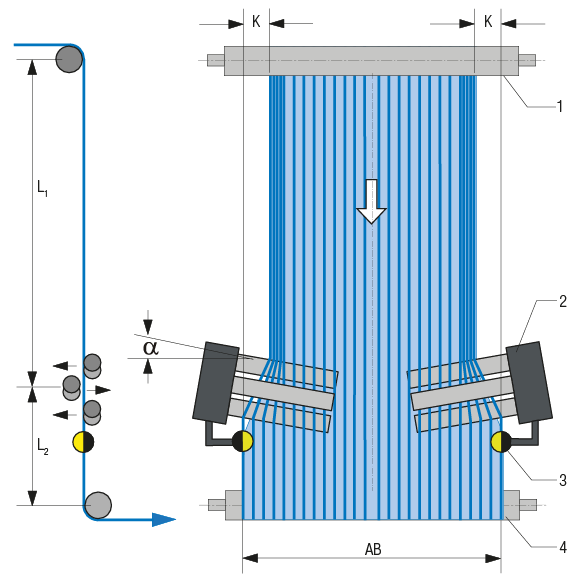

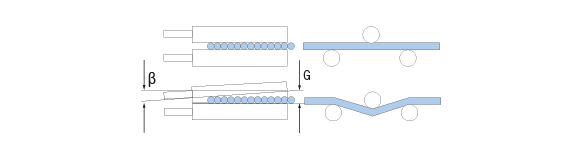

图例说明
K = 扩幅效果 | AB = 工作宽度（幅面宽度） | L1 = 进料长度 | L2 = 出料长度 | 1 = 进料辊 | 2 = 扩幅系统 X-Pander | 3 = 传感器 | 4 = 固定辊 | α = 倾斜位置 | β = 浸入角 | G = 中间间隙
