系统信息

功能

用于幅面导正的回转推进辊系统 ELROLLER 在进料路径中就已经在导正幅面位置。该系统由一个固定的基础框架和一个可移动的调节框架组成。可移动框架带一根或两根调节辊,并围绕进料路径内的一个虚拟旋转点摆动。回转推进辊被称为比例执行机构,因此,它必须通过力的传递工作,不允许在幅面和调节辊之间有滑动。

应用范围

ELROLLER 系统总是被应用在下列场合进行幅面导正:由于工艺技术方面的原因,已经有了一段长的进料。

应用

根据不同的空间条件,回转推进辊可以装配一根(幅面以 90° 缠绕角导正)或两根(缠绕角可以更小)调节辊来进行幅面导正。对于安装 ELROLLER 进行幅面导正适用以下规则:进料长度应相当于幅面宽度的两到三倍,出料长度应在幅面宽度的 50 % 和 100 % 之间。电眼的位置必须尽可能靠近调节辊的后面。这样可以缩短反应时间,进而提高调节动态特性。

图例说明

A = 进料口上的幅面张力分布 | B = 出料口上的幅面张力分布 | K = 幅面纠偏 | a = 纠偏角度 | σ1 = 幅面基本张力 | σ2 = 通过辊子框架在进料口上的摆动运动实现张力分布 | σ3 = 通过辊子框架在出料口上的摆动运动实现张力分布 | 1 = 旋转点 | 2 = 进料辊 | 3 = 调节辊 | 4 = 传感器 | 5 = 固定辊 | L1 = 至旋转点的进料长度 | L2 = 旋转点至回转推进辊的进料长度 | L3 = 进料长度 | L4 = 出料长度

幅面导正系统

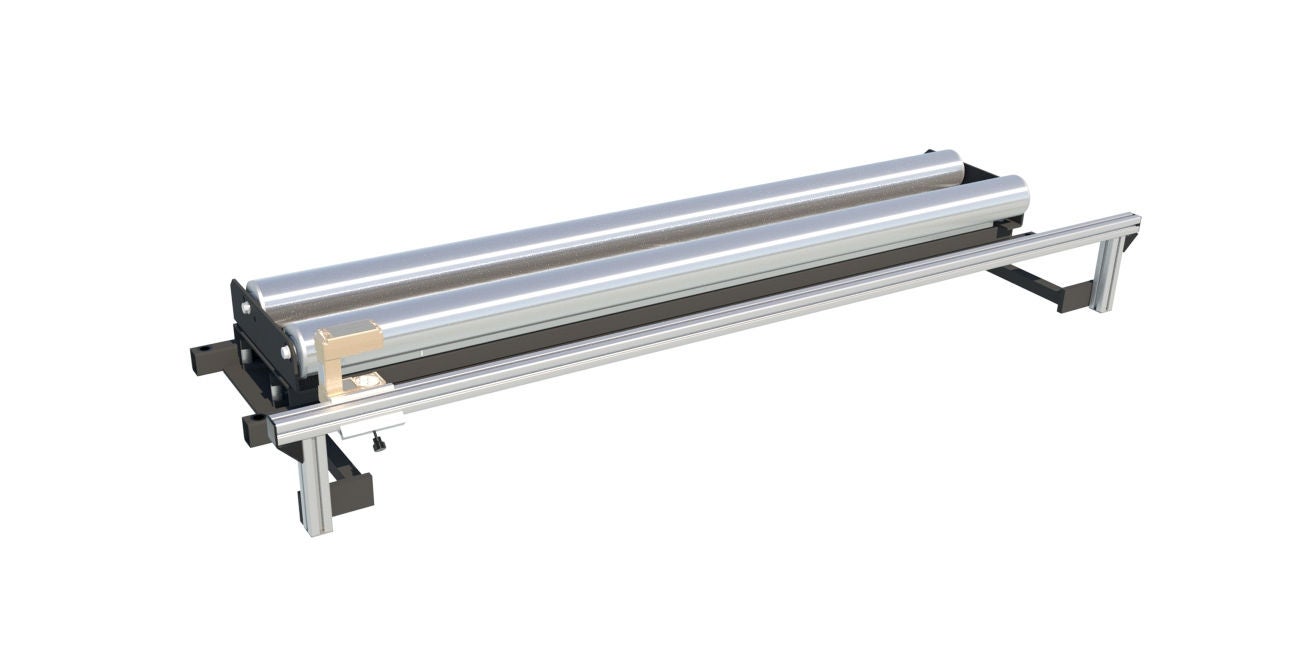

回转推进辊系统 ELROLLER SRB43

紧凑的回转推进辊系统,用于 400 至 2400 mm 的额定宽度和最大 700 N 的幅面张力

More info

回转推进辊系统 ELROLLER SRB53

紧凑的回转推进辊系统,用于 1100 至 4000 mm 的额定宽度和最大 2000 N 的幅面张力

More info

带 3 个辊的回转推进辊系统 SRB63

紧凑的回转推进辊系统,带三个辊筒,用于 Ω 型缠绕和最大 20,000 N 的幅面张力

More info

系统组件

红外线探边传感器 PoE FR 54

采用逆反射原理的红外线探边传感器,测量范围 ±10 mm,分辨率 0.02 mm

More info

超声波边缘传感器 PoE FX 42

具有数字式评估功能的超声波探边传感器,视野范围 ±3 mm,叉口宽度 30、60 和 124 mm

More info

蓝光宽频带传感器 PoE FR 65

侦测范围介于 160 / 320 和 480 mm 之间的蓝光透射光电眼

More info

红外线宽频带电眼 FE 46

用于幅面中心、幅面边缘侦测和宽度测量的数字式红外线宽频带传感器,管距(净跨度)为 160 mm

More info

超声波边缘传感器 PoE FX 52

具有数字式评估功能的超声波探边传感器,视野范围 ±10 mm,叉口宽度 30、60 和 124 mm

More info

红外线宽频带电眼 FE 45

用于幅面中心、幅面边缘侦测和宽度测量的数字式红外线宽频带传感器,管距(净跨度)为 80 mm

More info

红外线宽频带传感器 PoE FR 61

红外线宽频带传感器的测量范围高达 160 mm、320 mm 或 480 mm

More info

操作装置 DO 42

可视化显示并操作幅面导正系统,可多重操作最多 255 个幅面导正回路

More info

数据网络控制中心 DN 40

数据网络控制中心用于集中连接导正系统内的所有部件

More info

定位支撑梁 VS 80

用于超声波、红外线和彩色对线电眼的机动线性电眼定位

More info
