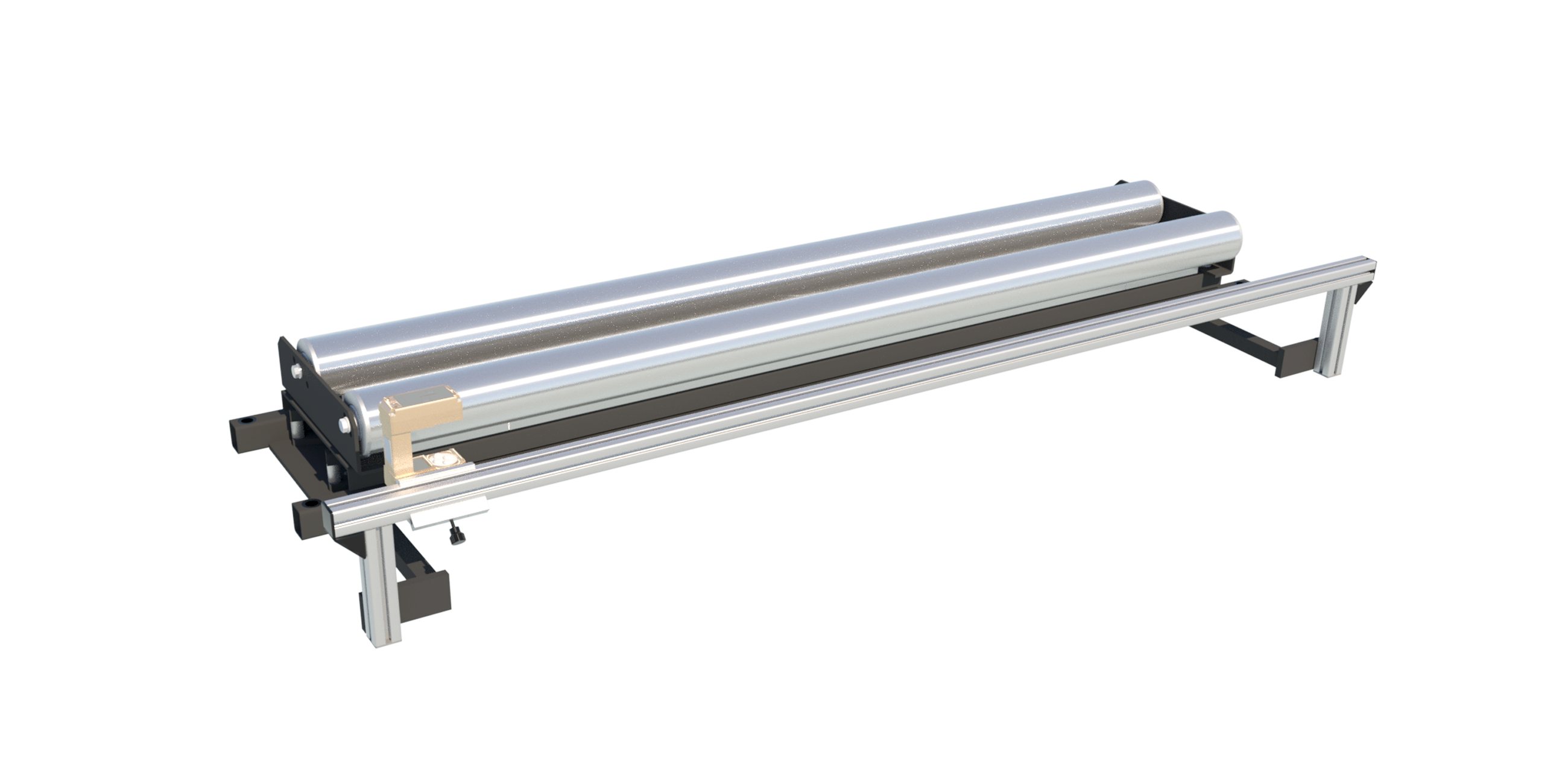

回转推进辊系统 ELROLLER SRB43

产品信息

  • 紧凑型回转推进辊系统配备一根或两根辊来形成不同的缠绕角,并采用无磨损的无刷驱动技术,用于 400 至 2400 mm 的额定宽度以及最大 700 N 的幅面张力
  • 可以和 FR 53 红外线或者 FX 42/52 超声波边缘传感器组合,用于可靠地采集纸张和透明薄膜边缘
  • 需快速更换规格时可选用电眼机动定位 VS 80
  • 内置数字导正器带位置、转速和电流调节器,可实现最高纠偏精度
  • 在星形或串联拓扑中可通过以太网与 EL.NET 导正系统联网
  • 可选择集成现场总线接口以太网/IP 或者 Profinet
  • 使用标准网络浏览器通过基于网络的管理可轻松进行服务和诊断
纠偏精度< ±0.15 mm(取决于材料)
误差频率最大 2 Hz
额定宽度400 至 2400 mm
额定调节行程
NB 400 至 800 mm±30 mm
NB 900 至 1500 mm±55 mm
NB 1100 至 2400 mm±75 mm
出料辊上的额定调节速度30 mm/s(AG 90,F=800 N)
幅面张力最大 700 N
辊子直径
SR 431180/100/120/160 mm
SR 4321/SR 4331100/120/160/200 mm
环境温度 +10 °C 至 +50 °C
存放温度 -20 °C 至 +80 °C
相对空气湿度15 至 95 %(不冷凝)
工作电压
额定值 24 V DC
额定范围20 至 30 V DC(波动包括在内)
使用电源时的额定范围 100 至 240 V,50/60 Hz
电流消耗最大 2.5 A DC(电眼手动定位)
 最大 3.7 A DC(电眼机动定位)
可选的现场总线接口Ethernet UDP;Ethernet IP;Profinet
认证安装声明符合机械指令 2006/42/EG;NRTL 证书 72180310 02
防护等级IP 54
重量185 kg(额定宽度 2400 mm)
