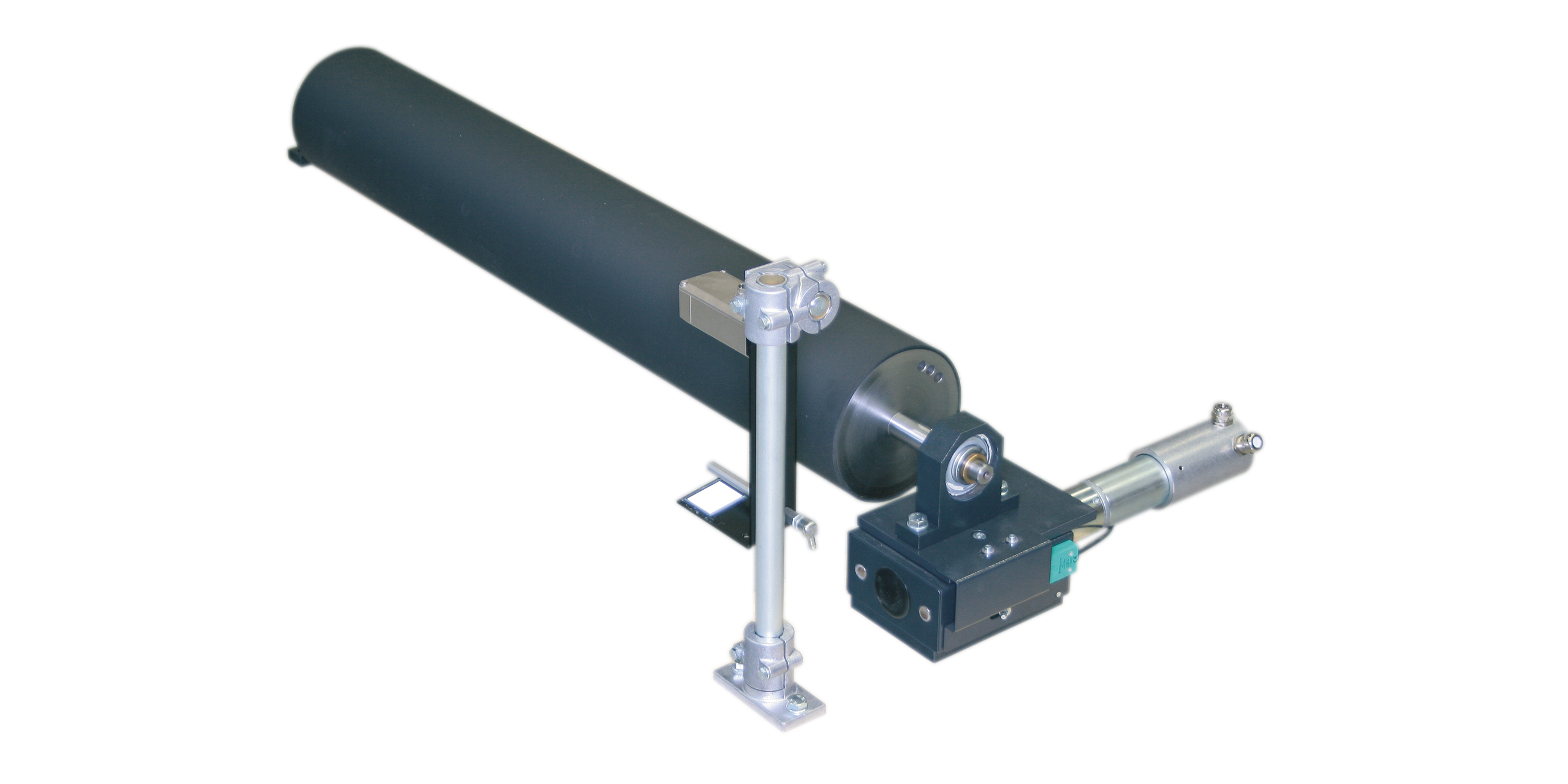

转向辊系统 ELBANDER VGS14
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/web-guiding/belt-guiding/VGS14.png
- 说明
- 技术数据
- 紧凑型输送带校正系统，无接触式边缘侦测
- 红外线探边电眼 FR 52，用于无接触式侦测格栅网布输送带
- 超声波探边传感器用于非接触式采集封闭式输送带，特别是在多尘的环境条件下
- 数字位置导正器，具有用于积分式执行机构的控制结构，用于确保稳定的控制循环
- 导正器，带直线导轨、自锁式梯形丝杆和转矩支撑件，用于确保精确纠偏
| 纠偏精度 | +/- 1 mm（取决于输送带质量） |
| 额定调节行程 | +/- 25 mm |
| 额定调节速度 | 1-8 mm/s（可调） |
| 额定调节力 | 1 kN |
| Ø20mm 执行器载荷 | 最大 1 kN |
| ø20 mm 固定轴承 | 最大 1 kN |
| 环境温度 | 10 至 50° C |
| 工作电压 | |
| 额定值 | 24 V DC |
| 额定范围 | 20 - 30 V DC |
| 使用电源时的额定范围 | 115 至 460 V，50/60 Hz |
| 电流消耗 | 3.6 A DC |
| 防护等级 | IP 54 |
| 不含调节辊的重量 | 14 kg |
| 固定轴承重量 | 2 kg |
