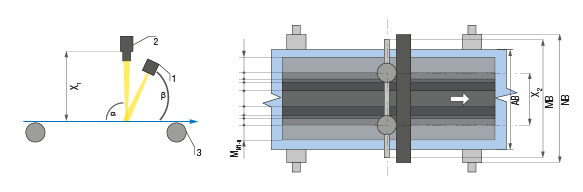

- 功能图纸
- 技术数据

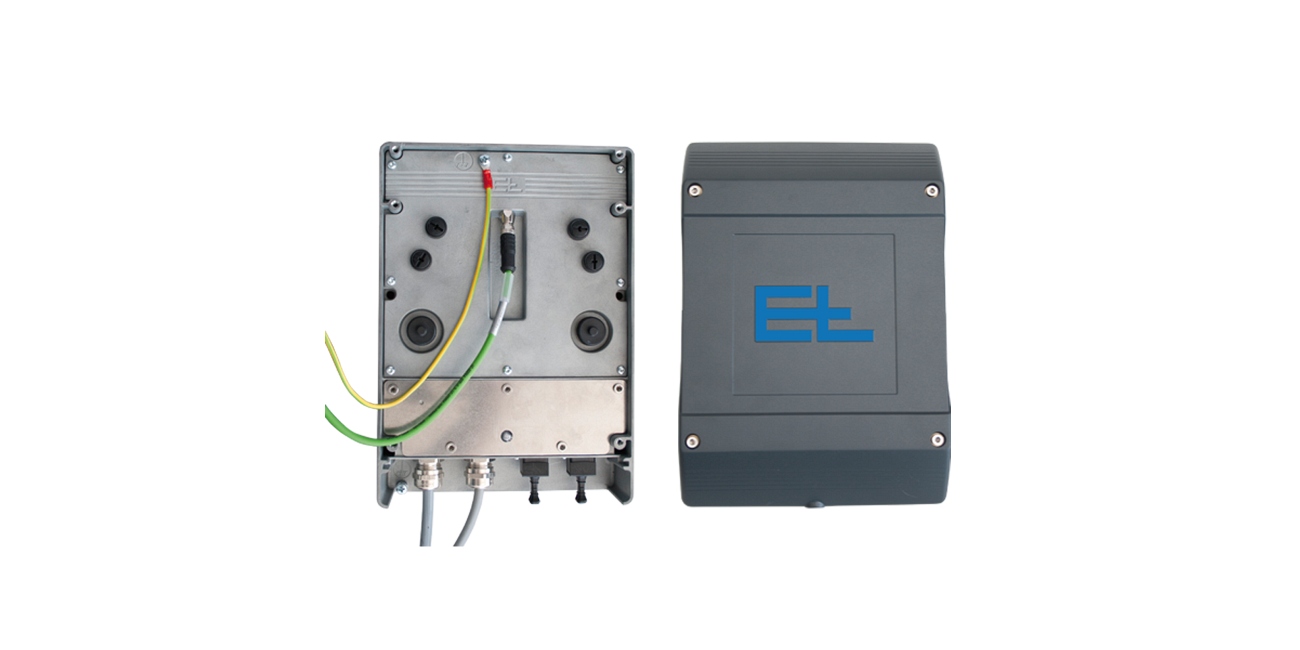

有了 EL.EDGE，就可以通过激光三角测量法，可靠且非接触地识别幅面边缘，无需满足任何对比度要求。

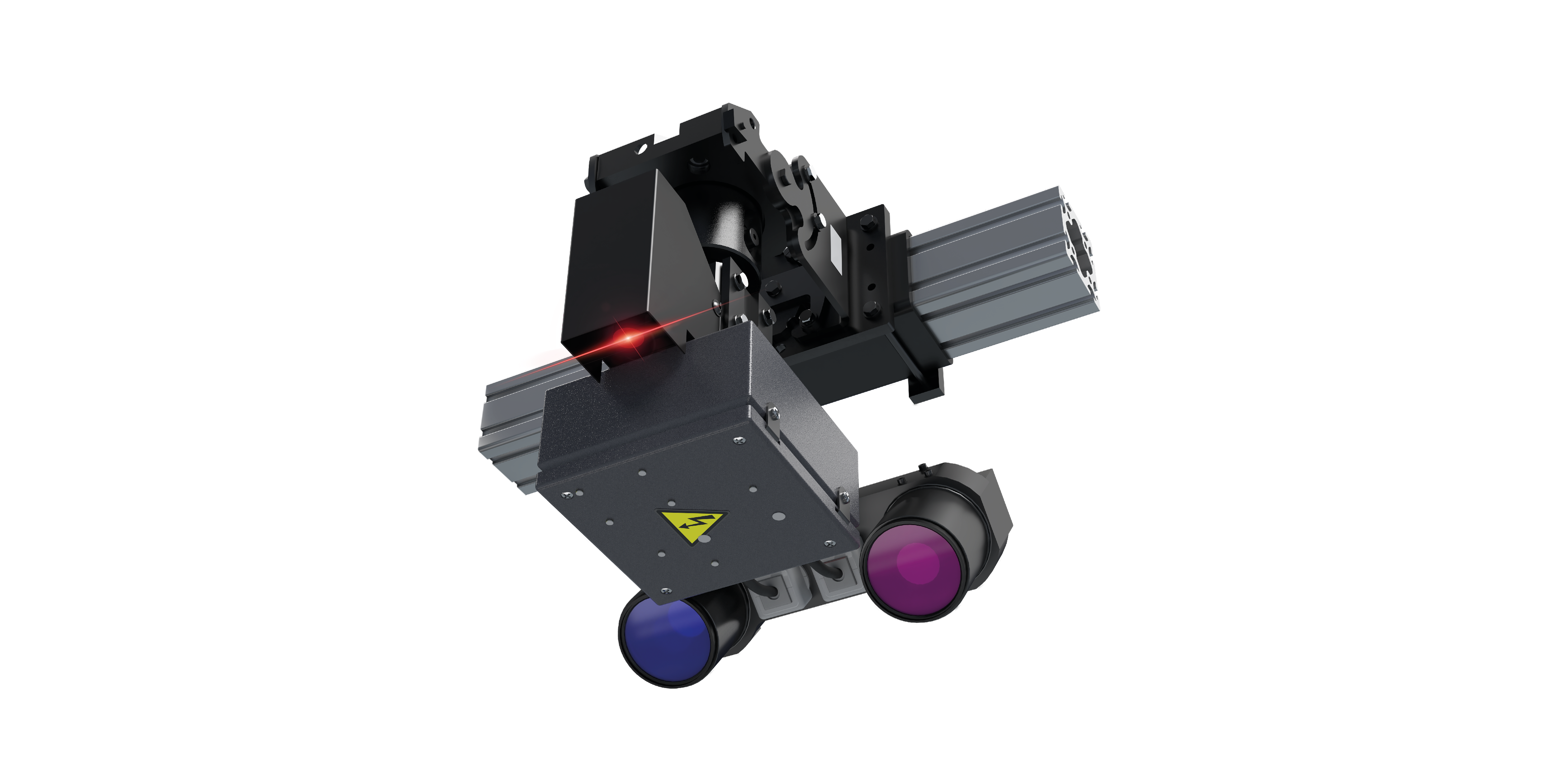

这样一来，就可以识别并且测量黑色传送带上的材料条、分层的条带以及凹槽或者凸耳。通过使用不同颜色的激光，就可以将多个 SL 2362 传感器并排在一起，不会相互影响。
为创建的配置集成了一套配方管理器，从而实现了舒适的系统应用。可以借助一个实时轮廓视图配置边缘。除此以外，系统还允许执行自动 MSA 测试。
优点
可以方便地集成到生产线中
- 无需任何额外的光源
- 直接在传送带上方便地测量，无需任何其他措施
操作、设置和质量检查均十分方便
- 任何一台位于同一网络中的 PC 都可以访问系统，以便开展设置或者操作
- 监控生产质量，并且通过日志以透明的方式实现可回溯
无需维护保养并且可以遥控
- 所有部件都基于以太网，并且可以通过远程访问落实维护保养
应用范围
EL.EDGE 应用广泛。根据材料特性，系统可以用于层压过程的最终质量检查，宽度测量，或者用于调控。
| 侦测范围 | 350 mm - 1650 mm（X 方向/横向），40 mm（Z 方向/垂直） |
| 测量距离 | 335 mm（至测量范围中心） |
| 分辨率 | 0.1 mm（X 方向/横向），0.001 mm（Z 方向/垂直） |
| 精度（位置） | +/- 0.2 mm（X 方向/横向） |
| 精度（宽度） | +/- 0.3 mm（X 方向/横向） |
| 最小步幅高度 | 0.3 mm（Z 方向/垂直） |
| 测量速率 | 70 Hz（对于最大垂直 测量范围） |
| 激光等级 | 2 |
| 激光波长 | 660 nm（红色），520 nm（绿色） |
| 工作电压 | 额定值 24 V DC |
| 额定范围 | 20 至 30 V DC |
| 功率消耗 | 18 W |
| 接口 | 供电 M12，8 芯 1 Gbit 以太网 RJ45 |
| 防护等级 | IP 54（插接状态下） |
| 环境温度 | +10 至 +40 °C |
作为测量和检查系统，EL.EDGE 是您的不二之选，可用于监控生产复合体的加工成果。
